Comment brancher un contacteur jour nuit pour piloter un chauffe-eau

Comment fonctionne un contacteur jour nuit pour chauffe-eau ?

Un contacteur jour nuit automatise l’alimentation d’un chauffe-eau électrique en fonction des plages d’heures creuses prévues par le contrat d’électricité. Il ne chauffe pas l’eau par lui-même : il ouvre ou ferme le circuit qui alimente le ballon, à la manière d’un interrupteur commandé par un signal du compteur.

Le dispositif comporte deux parties distinctes. Le circuit de puissance transporte le courant destiné au ballon, tandis que le circuit de commande reçoit l’information tarifaire et actionne la bobine du contacteur. Sur les modèles courants, cette bobine est raccordée aux bornes repérées A1 et A2. Lorsque le signal autorise la chauffe, elle attire le mécanisme interne et ferme les contacts de puissance.

Dans un logement équipé d’un compteur Linky, la commande utilise généralement les bornes C1 et C2, qui correspondent à un contact de commande. Le principe est comparable avec certains anciens compteurs dotés d’un relais pilote. Les bornes et modalités de raccordement peuvent toutefois différer selon l’appareil : la notice du compteur et celle du fabricant doivent primer sur un schéma générique.

Le rôle des positions Auto, 0 et marche forcée

La position Auto laisse le compteur piloter le contacteur : le ballon chauffe pendant les périodes autorisées par le contrat, puis s’arrête lorsque le signal prend fin. La position 0 coupe la commande du chauffe-eau, même si une période tarifaire favorable est en cours. La marche forcée permet une chauffe sans attendre le prochain créneau, par exemple après une consommation d’eau importante.

Sur de nombreux modèles, la marche forcée revient automatiquement en position Auto au prochain cycle d’heures creuses. Sur d’autres appareils, le levier peut rester dans la position choisie : il faut alors penser à le replacer manuellement. Cette différence est à vérifier dans la documentation, car elle influe sur la consommation et sur le fonctionnement attendu du ballon.

Pour bénéficier du pilotage tarifaire, il faut disposer d’un abonnement avec une option heures pleines/heures creuses. Sans cette option, le compteur n’envoie pas nécessairement le signal attendu. Un relais de découplage, une horloge programmable ou un interrupteur horaire peut constituer une solution de commande alternative, mais le choix dépend de l’installation et du mode de gestion souhaité.

Le gain financier n’est pas automatique : il dépend de l’écart entre les tarifs, du volume d’eau chaude utilisé, des pertes du ballon et des horaires attribués au logement. Ainsi, un foyer qui consomme peu d’eau chaude ou qui chauffe en dehors des périodes prévues ne tirera pas le même bénéfice qu’un logement occupé par plusieurs personnes. Le contacteur sert donc d’abord à aligner la chauffe sur le contrat, pas à réduire la consommation d’eau ou les pertes thermiques.

Pour visualiser le principe avant tout diagnostic ou projet de rénovation, consultez un guide sur le fonctionnement du contacteur jour nuit. Retenir la distinction entre commande et puissance permet de comprendre les étapes suivantes sans confondre les fils qui pilotent l’appareil avec ceux qui alimentent le chauffe-eau.

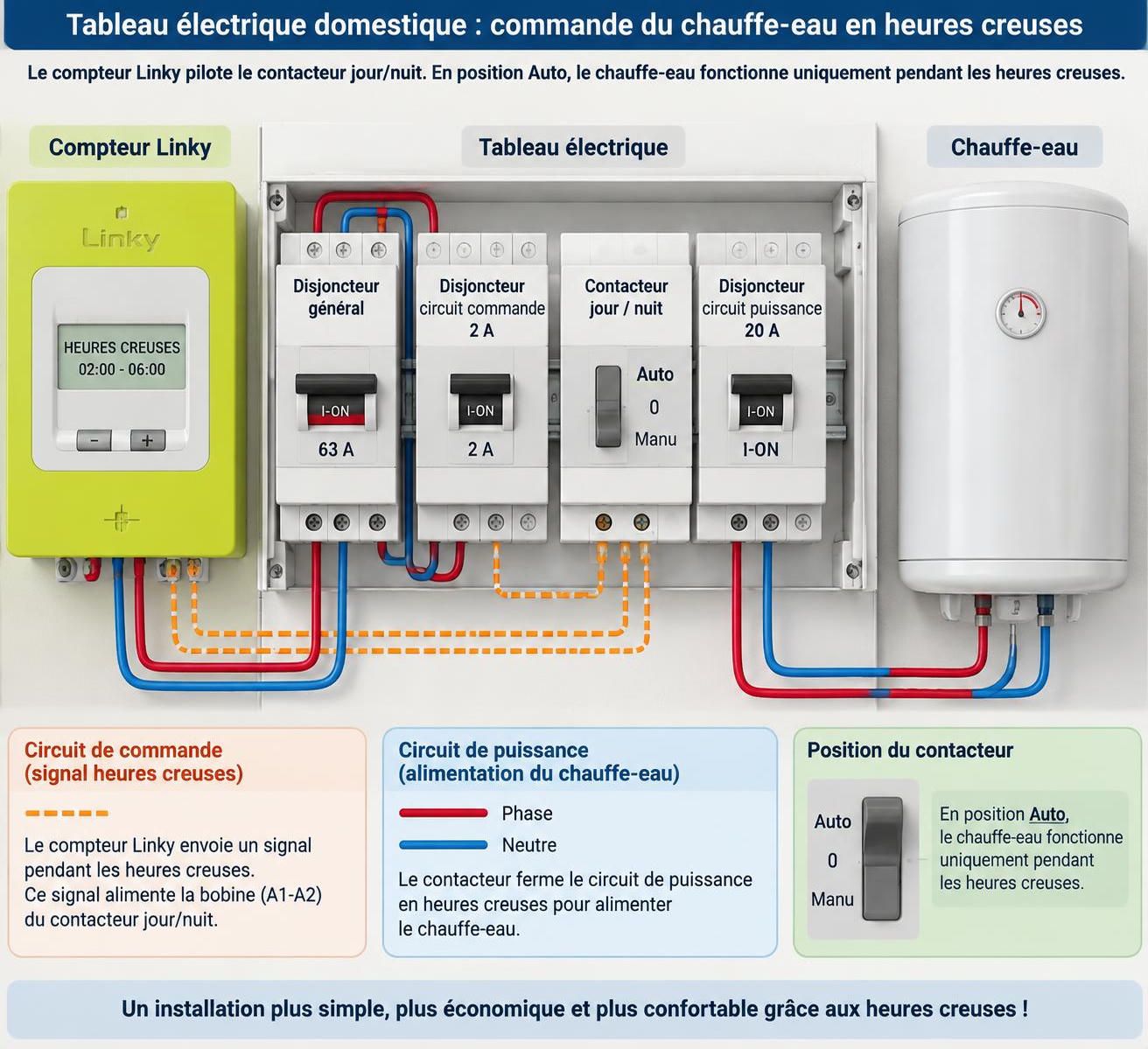

Matériel, protections et emplacement dans le tableau électrique

Avant d’envisager un branchement électrique, il faut vérifier que le tableau dispose d’une place suffisante, que le chauffe-eau possède un circuit dédié et que les protections correspondent à sa puissance. Le contacteur se monte généralement sur un rail DIN, à proximité du disjoncteur du ballon et de celui qui protège sa commande. Cette implantation limite les longueurs de raccordement et rend le repérage plus lisible lors d’une intervention ultérieure.

Pour un chauffe-eau monophasé courant, le circuit de puissance est souvent protégé par un disjoncteur dédié de 20 A et câblé en 2,5 mm². Ces valeurs ne remplacent pas la vérification de la puissance indiquée sur la plaque signalétique, de la longueur de la canalisation, des conditions de pose et des prescriptions du fabricant. Une installation existante peut aussi présenter des particularités qui imposent une adaptation par un professionnel.

Le circuit de commande est habituellement protégé par un disjoncteur 2 A. Il protège la liaison de commande et la bobine, qui consomment bien moins que le ballon. Il ne faut pas confondre ce petit circuit avec la ligne de puissance : remplacer le disjoncteur 2 A par un calibre supérieur ne corrige pas une panne et peut supprimer une protection adaptée.

Élément	Fonction	Vérification utile
Contacteur jour nuit	Commute l’alimentation du chauffe-eau selon la commande	Type de bobine, courant assigné et repères de bornes
Disjoncteur de puissance	Protège le circuit alimentant le ballon	Calibre adapté à la puissance et à la canalisation
Disjoncteur 2 A	Protège le circuit de commande	Présence d’une protection dédiée et raccordement cohérent
Conducteurs de puissance	Transportent l’énergie vers le chauffe-eau	Section appropriée, souvent 2,5 mm² en monophasé courant
Signal compteur ou programmateur	Déclenche la bobine aux horaires définis	Compatibilité avec le compteur et le contrat souscrit

Le choix de la section ne se fait pas uniquement en fonction du calibre du disjoncteur. La puissance de l’appareil, la longueur du câble, son mode de pose et les règles applicables à l’installation doivent être considérés ensemble. La NF C 15-100 et les instructions des fabricants encadrent la conception et la protection des circuits ; en rénovation, il est également important d’évaluer l’état général du tableau et les éventuels défauts de repérage.

Un schéma de branchement trouvé en ligne peut aider à comprendre la logique, mais il ne prouve pas que les bornes d’un modèle donné sont identiques à celles d’un autre. Des références comme Legrand 412501, Schneider Acti9 iCT ou Hager ETC225 peuvent avoir un fonctionnement similaire, tout en présentant des repères ou des dispositions de bornes à confirmer dans leur notice. Pour approfondir la préparation, ce guide de préparation au câblage complète utilement la lecture des documents du matériel.

Le matériel adapté ne suffit donc pas à garantir une installation sûre : il faut aussi contrôler les protections, l’espace disponible, la compatibilité du signal et le cheminement des conducteurs avant toute intervention.

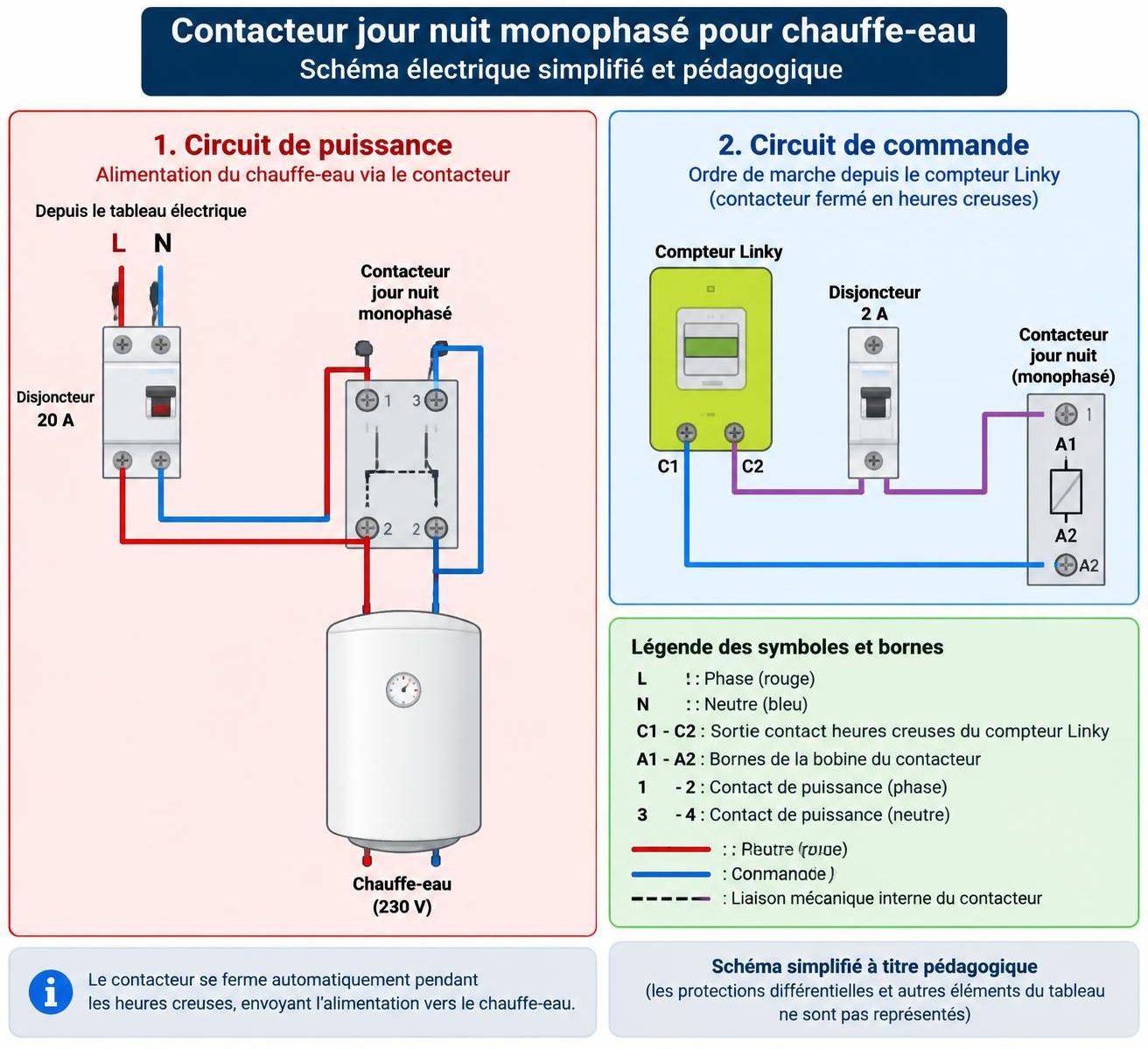

Schéma de branchement et logique des bornes A1 A2

Un schéma de branchement courant distingue clairement l’alimentation du ballon et la commande du contacteur. Dans le circuit de puissance, la phase et le neutre protégés par le disjoncteur du chauffe-eau traversent les contacts de l’appareil avant de rejoindre le ballon. Les repères d’entrée et de sortie sont souvent présentés par paires, par exemple 1-2 et 3-4, mais leur disposition exacte dépend du modèle.

Dans le circuit de commande typique associé à un Linky, le disjoncteur 2 A protège la commande. Le contact du compteur entre C1 et C2 est placé dans cette boucle : selon le schéma du fabricant, la phase protégée passe par le contact compteur puis rejoint une borne de la bobine, tandis que l’autre borne de la bobine est raccordée au neutre. Cette description explique le principe ; elle ne remplace pas le schéma propre à l’installation ni les consignes de raccordement du compteur.

Lire le circuit de puissance sans le confondre avec la commande

Les contacts de puissance supportent le courant consommé par le chauffe-eau. Ils sont alimentés par le circuit protégé par le disjoncteur dédié et renvoient l’alimentation vers le ballon lorsque le contacteur est fermé. En position Auto, cette fermeture dépend du signal tarifaire transmis au circuit de commande. Le ballon ne doit pas être raccordé directement aux bornes de bobine A1 et A2 : celles-ci commandent le mécanisme et ne constituent pas les sorties de puissance.

Un électricien vérifie notamment que le contacteur est prévu pour une bobine de tension compatible avec la commande et que son intensité nominale convient à l’usage. Il confirme aussi que la phase et le neutre sont distribués conformément au schéma, que les conducteurs sont de section adaptée et que chaque borne est serrée au couple prescrit si le fabricant le spécifie. Un serrage insuffisant peut provoquer un échauffement, tandis qu’un conducteur mal engagé peut se débrancher.

Repérage et variantes de raccordement

Les couleurs conventionnelles facilitent le repérage, mais ne suffisent pas à identifier un conducteur dans un tableau ancien ou modifié. Il faut se fier au repérage contrôlé et à la documentation, pas seulement à la couleur apparente. Les anciens compteurs peuvent disposer d’un relais pilote à contact sec ; en l’absence de sortie de commande appropriée, une horloge modulaire ou un relais de découplage peut être étudié par un professionnel.

Les fiches de modèles sont utiles pour comparer les représentations, à condition de ne pas transposer une numérotation sans vérification. Un schéma détaillé du contacteur et du chauffe-eau permet de visualiser les deux circuits, tandis qu’un autre guide sur les réglages et le fonctionnement aide à comprendre les positions du sélecteur.

Si le tableau ne comporte pas de protection séparée pour le ballon ou si l’installation présente des conducteurs non identifiés, la bonne décision consiste à faire établir un repérage avant d’agir. Le schéma donne une logique générale, mais la sécurité dépend de sa correspondance exacte avec les appareils et le câblage présents.

Étapes de vérification et précautions avant la remise en service

Le câblage électrique d’un tableau expose à des tensions dangereuses, y compris lorsque le levier d’un disjoncteur paraît abaissé. Une coupure doit être réalisée au dispositif approprié, puis l’absence de tension doit être contrôlée avec un appareil adapté et selon une méthode de vérification sûre. Un simple tournevis testeur ou l’observation des voyants ne constitue pas une preuve suffisante. Si vous n’êtes pas habilité à intervenir ou si le tableau est ancien, confiez le travail à un électricien.

Avant tout raccordement, le professionnel identifie le circuit du chauffe-eau, le disjoncteur de puissance, la protection 2 A, la source du signal et les bornes du contacteur. Il compare les repères avec les notices et s’assure que l’abonnement comprend bien des plages heures creuses. Cette vérification évite de poser un dispositif qui ne recevrait aucune commande ou de relier par erreur le circuit de puissance au circuit de commande.

1. Contrôler la compatibilité : vérifier la tension de bobine, le calibre du contacteur, la nature du compteur et les instructions des fabricants.
2. Examiner les protections : confirmer la présence d’un circuit dédié au ballon et d’une protection adaptée pour la commande.
3. Repérer les conducteurs : identifier phase, neutre, départ vers le chauffe-eau et fils de commande à l’aide de mesures appropriées.
4. Contrôler les connexions : vérifier l’insertion des conducteurs, le serrage, l’absence de cuivre apparent et la séparation logique des circuits.
5. Tester le fonctionnement : après fermeture du tableau et remise sous tension contrôlée, vérifier le comportement en Auto et la commande pendant une plage autorisée.

Les erreurs typiques sont le mauvais choix de calibre, l’inversion de conducteurs, une borne A1 ou A2 raccordée selon un schéma qui ne correspond pas au modèle, ou l’oubli du contact de commande du compteur. Il est également risqué de supposer qu’un pont électrique est nécessaire parce qu’il figure sur une représentation différente : le câblage varie selon le contacteur et la configuration du tableau. La notice du fabricant et le schéma de l’installation doivent guider chaque vérification.

La NF C 15-100 encadre les installations électriques domestiques, mais la conformité ne se résume pas à installer un contacteur et deux disjoncteurs. La mise à la terre, la protection différentielle, l’état des conducteurs, le repérage et la qualité des connexions comptent aussi. Dans un logement rénové ou acheté récemment, un diagnostic peut révéler des anomalies sans lien direct avec le ballon, mais qui doivent être traitées pour sécuriser l’ensemble.

Une ressource complémentaire sur la sécurité du branchement d’un contacteur peut aider à préparer les questions à poser au professionnel. Le point essentiel reste de ne jamais travailler sur un tableau sous tension et de ne pas remettre l’installation en service tant qu’un doute subsiste sur les bornes ou les protections.

Pannes du contacteur jour nuit et solutions de commande alternatives

Si le chauffe-eau ne chauffe plus en position Auto, plusieurs causes sont possibles. Le signal heures creuses peut être absent, le contrat peut ne pas comporter l’option correspondante, un disjoncteur peut avoir déclenché, ou le contacteur et sa bobine peuvent être défectueux. Un mauvais raccordement ou une connexion desserrée peut aussi interrompre la commande, même si le ballon et sa résistance sont en bon état.

Une première observation sans ouverture du tableau consiste à regarder la position du sélecteur et l’état apparent des protections. Si la marche forcée rétablit temporairement la chauffe, cela suggère que le circuit de puissance fonctionne au moins partiellement, mais ne prouve pas que le signal compteur est la seule cause. Il ne faut pas multiplier les réarmements d’un disjoncteur qui déclenche : un défaut d’isolement, un court-circuit ou une surcharge nécessite un diagnostic.

Procéder par symptômes plutôt que remplacer au hasard

Un ballon qui chauffe en marche forcée mais pas en Auto peut indiquer un problème dans la commande, le signal du compteur ou le mécanisme de commutation. À l’inverse, si aucune chauffe ne se produit dans les deux modes, la cause peut se situer dans le circuit de puissance, le thermostat, la résistance ou l’alimentation générale. Un technicien contrôle ces éléments avec les instruments adaptés et évite le remplacement inutile de composants encore fonctionnels.

Un contacteur qui bourdonne fortement, chauffe anormalement, présente des traces de brunissement ou dégage une odeur inhabituelle doit être mis hors service selon les conditions de sécurité, puis examiné par un professionnel. Un bruit léger peut être normal sur certains modèles électromécaniques, mais une évolution du bruit accompagnée d’un échauffement ne doit pas être ignorée. Il ne faut pas ouvrir l’appareil pour tenter une réparation improvisée.

Quand choisir une horloge ou un relais de découplage

Si le compteur ne fournit pas de sortie pilote utilisable, une horloge programmable peut commander la chauffe selon des horaires définis manuellement. Elle apporte de la flexibilité, mais ne suit pas nécessairement les créneaux contractuels : ceux-ci doivent être vérifiés et actualisés en cas de changement. Un relais de découplage peut également être nécessaire selon l’installation et la nature du signal disponible. Le choix doit tenir compte de la compatibilité des appareils et des protections, pas seulement de la facilité de programmation.

Un propriétaire bailleur peut, par exemple, constater qu’un chauffe-eau fonctionne en continu après le remplacement d’un ancien compteur. Avant de modifier le tableau, l’électricien vérifie le raccordement de commande, les informations du compteur, la position du contacteur et l’abonnement. Dans certains cas, le problème vient d’un contacteur bloqué ; dans d’autres, le signal attendu n’est simplement plus raccordé comme auparavant. Le diagnostic évite de confondre une panne de commande avec un défaut de ballon.

Enfin, le réglage tarifaire doit rester cohérent avec l’usage réel. Une marche forcée utilisée ponctuellement répond à un besoin immédiat, mais laissée en permanence, elle peut faire chauffer l’eau en heures pleines et annuler l’intérêt du pilotage. Vérifier régulièrement le sélecteur, le fonctionnement automatique et l’état général du tableau permet de détecter tôt les anomalies et de maintenir une production d’eau chaude adaptée au logement.
