Comment brancher un va-et-vient électrique étape par étape

Comprendre le fonctionnement d’un va-et-vient électrique avant le branchement

Un va-et-vient électrique commande un même éclairage depuis deux emplacements. On le rencontre souvent dans un escalier, un couloir avec deux accès ou une chambre où l’on souhaite actionner la lampe à l’entrée et près du lit. Contrairement à deux interrupteurs simples indépendants, les deux mécanismes sont reliés de façon à ce que l’action sur l’un ou l’autre change l’état du luminaire.

Chaque interrupteur va-et-vient comporte trois bornes : une borne commune, généralement identifiée par L ou COM, et deux bornes de navette, souvent marquées L1 et L2. À l’intérieur du mécanisme, la borne commune est mise en contact avec l’une des deux autres bornes selon la position de la bascule. C’est cette alternance qui permet de modifier le trajet du courant sans imposer une position précise aux interrupteurs.

Le rôle des navettes et de la borne commune

Les deux fils qui relient les bornes L1 et L2 d’un interrupteur à celles de l’autre sont appelés navettes électriques. Elles constituent deux chemins possibles entre les mécanismes. La phase arrive sur la borne commune du premier interrupteur ; la borne commune du second envoie ensuite la phase commutée vers le luminaire, sur le conducteur appelé retour lampe.

Le neutre ne passe normalement pas par les interrupteurs : il rejoint directement le luminaire, souvent depuis une boîte de dérivation. La terre est également acheminée jusqu’au point lumineux lorsqu’elle est requise. Cette distinction est importante : couper le neutre à la place de la phase peut laisser certaines parties du luminaire sous tension même lorsque la lampe semble éteinte.

Un cas courant illustre le principe. Dans une maison, une personne allume la lumière en bas de l’escalier, puis l’éteint sur le palier ; le lendemain, elle peut la rallumer depuis le palier sans devoir remettre les deux commandes dans une position donnée. Chaque bascule inverse simplement l’état du circuit d’éclairage.

Lire le schéma de câblage sans se fier à la position des bornes

Un schéma de câblage représente le trajet électrique, mais il ne garantit pas que les bornes soient placées de la même manière sur toutes les marques. La borne commune peut se trouver à un emplacement différent selon le modèle. Il faut donc lire les repères inscrits au dos du mécanisme plutôt que recopier l’orientation d’un ancien interrupteur.

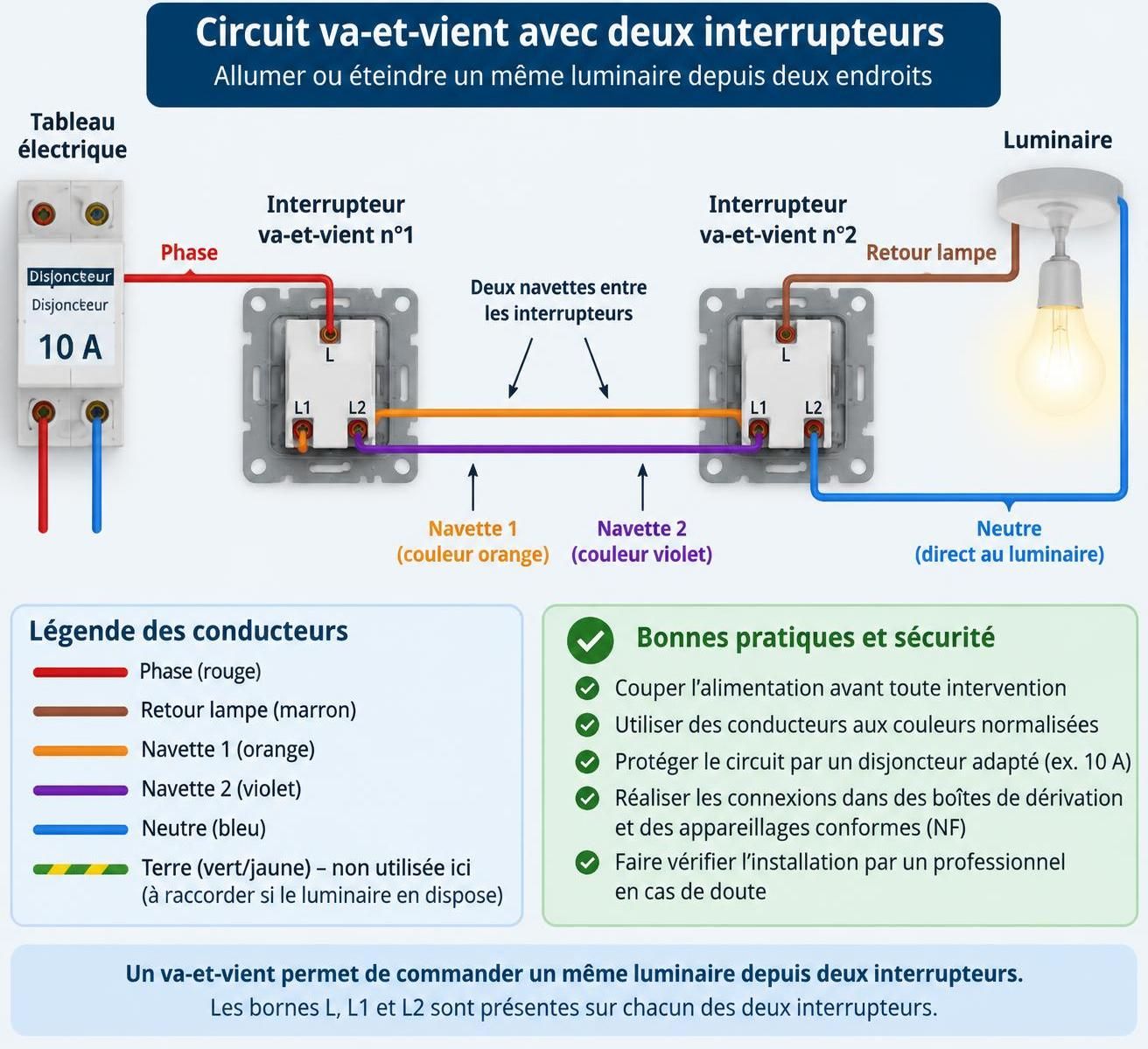

La logique de base est la suivante : phase vers L du premier appareil, deux navettes entre L1 et L2 des deux appareils, puis L du second vers le retour lampe. Le neutre va directement à la lampe. Un guide visuel consacré au schéma de branchement d’un va-et-vient peut aider à suivre les connexions, à condition de vérifier que le dessin correspond bien au matériel et à la configuration du logement.

Le schéma est donc un outil de compréhension, pas une autorisation à intervenir sous tension. Avant tout branchement électrique, le repérage du circuit et la vérification d’absence de tension restent essentiels ; si les conducteurs ne sont pas clairement identifiés, l’intervention doit être confiée à un électricien.

Matériel, conducteurs et sécurité électrique à prévoir

La préparation permet d’éviter les erreurs de matériel et les manipulations improvisées. Il faut d’abord vérifier que les deux appareils sont bien des mécanismes va-et-vient. En façade, ils peuvent ressembler à des interrupteurs ordinaires, mais un mécanisme simple ne possède généralement que deux bornes et ne remplace pas un modèle à trois bornes.

Pour une installation ou une rénovation, le matériel comprend des mécanismes adaptés, des conducteurs de section appropriée, des boîtes compatibles avec le type de pose, ainsi que des connecteurs certifiés pour les raccordements nécessaires. La section couramment utilisée dans un circuit d’éclairage de logement est le 1,5 mm². Le calibre de protection dépend de l’installation et des règles applicables ; un disjoncteur de 10 A est fréquent, tandis que certains circuits sont protégés en 16 A selon leur conception et la conformité de l’ensemble.

Les outils de contrôle et de raccordement

Une pince à dénuder permet de retirer l’isolant sans entailler le cuivre ; une pince coupante sert à ajuster proprement les conducteurs. Un tournevis adapté aux bornes est nécessaire pour les mécanismes à vis. Des connecteurs rapides ou des borniers appropriés facilitent les dérivations dans une boîte, mais ils doivent correspondre au type et à la section des fils utilisés.

Pour la sécurité, le contrôle d’absence de tension doit être réalisé avec un appareil prévu à cet effet, tel qu’un vérificateur d’absence de tension, et non en se contentant d’un tournevis testeur. Un multimètre peut servir à des vérifications complémentaires, mais son usage suppose de savoir choisir le bon mode et les bonnes bornes. Les gants ne remplacent jamais la coupure de l’alimentation ni un contrôle fiable.

• Deux interrupteurs va-et-vient avec les bornes L, L1 et L2 repérées.
• Conducteurs et connecteurs compatibles avec la section, le mode de pose et l’environnement.
• Outils isolés et appareil de vérification adaptés au travail électrique.
• Boîtes et plaques en bon état, assez profondes pour loger les conducteurs sans les écraser.
• Repères ou étiquettes pour identifier phase, navettes et retour lampe avant démontage.

Dans une rénovation, les couleurs ne suffisent pas toujours à identifier la fonction d’un fil. Des installations anciennes ou modifiées peuvent comporter des conducteurs réutilisés avec un repérage incohérent ; il faut donc s’appuyer sur des mesures et sur le cheminement réel, jamais sur une supposition basée uniquement sur la couleur.

Vérifier l’installation existante et le devis

Avant de remplacer un mécanisme, vérifiez l’état des fils visibles : isolant craquelé, cuivre noirci, conducteurs trop courts ou raccords qui tiennent mal indiquent un problème à traiter avant la remise en service. Une boîte trop remplie peut également empêcher le mécanisme de se fixer sans comprimer les fils, ce qui favorise les connexions défaillantes et l’échauffement.

Le prix du matériel varie selon la gamme, les finitions et la qualité des bornes. Les appareillages courants coûtent généralement quelques euros à plusieurs dizaines d’euros par mécanisme ; une création avec reprise des murs, passage de gaines ou remplacement du circuit représente un chantier différent, dont le prix dépend du logement et des finitions. Pour comparer les méthodes et les postes à vérifier, consultez un guide pratique sur l’installation et ses coûts, sans le substituer à un devis établi sur place.

La conformité ne se résume pas au fonctionnement de la lampe. La protection du circuit, la qualité des connexions, la présence de la terre là où elle est requise et l’état général du tableau doivent être cohérents avec les exigences de la NF C 15-100 applicables au logement. Une installation existante peut nécessiter un diagnostic plus large qu’un simple remplacement d’interrupteur.

Étapes de branchement d’un va-et-vient et contrôles avant remise sous tension

Les étapes de branchement ne doivent être engagées que si le circuit est identifié et si la personne qui intervient sait contrôler l’absence de tension. Une erreur de repérage peut exposer à un choc électrique ou détériorer un appareil. En présence de fils inconnus, de plusieurs circuits dans la même boîte, ou d’une installation ancienne, mieux vaut arrêter le démontage et faire intervenir un professionnel.

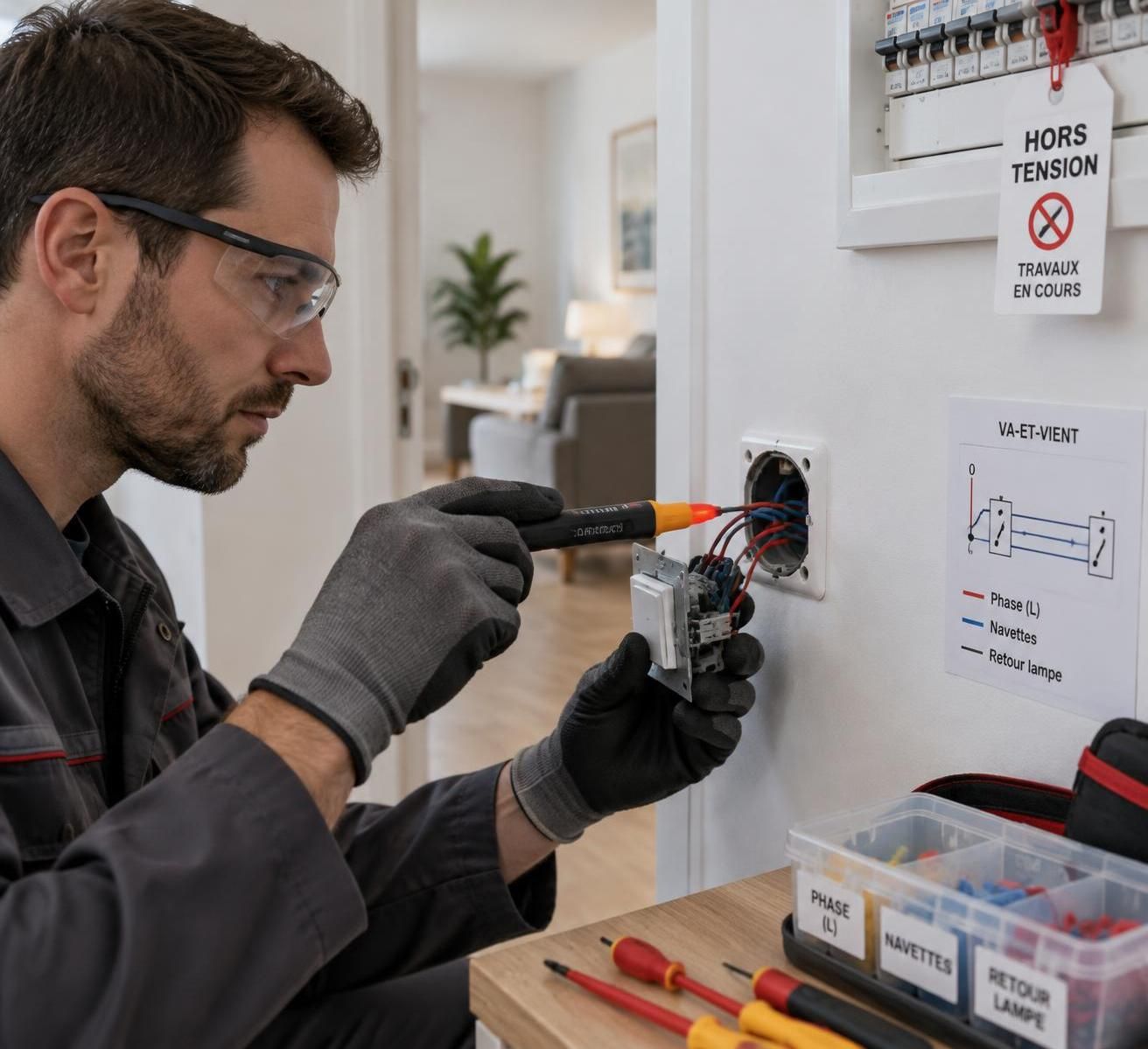

Mettre hors tension et identifier les conducteurs

La première opération consiste à couper le disjoncteur correspondant au circuit, ou l’alimentation générale si le repérage est incertain. Il faut ensuite vérifier l’absence de tension sur les conducteurs concernés avec un appareil approprié. Couper un disjoncteur sans effectuer cette vérification ne suffit pas, notamment lorsque le tableau est mal étiqueté ou que des circuits ont été modifiés.

Avant de retirer les anciens mécanismes, les conducteurs doivent être repérés et leur fonction comprise. Une photographie peut conserver la disposition initiale, mais elle ne prouve pas que l’ancien câblage était correct. Si l’arrivée de phase, les navettes et le retour lampe ne peuvent pas être distingués avec certitude, ne raccordez pas les fils au hasard.

Raccorder les deux mécanismes selon la fonction des bornes

Dans le principe d’un va-et-vient classique, la phase rejoint la borne L du premier interrupteur. Les deux navettes relient les bornes L1 et L2 du premier appareil aux deux bornes correspondantes du second. La borne commune L du second appareil est reliée au retour lampe ; le neutre rejoint directement le luminaire depuis le point de raccordement prévu.

Une inversion entre L1 et L2 ne rend pas nécessairement le montage inopérant, mais confondre une navette avec la borne commune peut provoquer un fonctionnement erratique. Les conducteurs doivent être dénudés sur la longueur indiquée par le fabricant, insérés jusqu’au fond des bornes et laissés sans cuivre apparent. Il ne faut ni forcer le mécanisme dans une boîte trop petite ni coincer les fils derrière ses points de fixation.

La configuration des gaines et des boîtes varie selon les logements : l’alimentation peut arriver dans une boîte de dérivation, au luminaire ou près d’un interrupteur. Le principe fonctionnel reste le même, mais le nombre et le trajet des conducteurs accessibles peuvent différer. Pour visualiser une méthode de repérage, un schéma détaillé d’un va-et-vient peut compléter l’explication, sans remplacer l’examen de l’installation réelle.

Contrôler le montage avant de refermer

Hors tension, l’état mécanique des connexions et l’absence de cuivre dénudé visible doivent être vérifiés. Les mécanismes se fixent ensuite sans écraser les conducteurs, et les plaques de finition ne sont posées qu’une fois les éléments correctement maintenus. Si un fil se déloge, si une borne est abîmée ou si un raccordement chauffe ou noircit, la remise sous tension doit être écartée.

Lorsque tout est refermé et que personne ne se trouve au contact des parties électriques, le circuit peut être remis en service pour un essai fonctionnel. L’allumage doit pouvoir être inversé depuis chacun des deux points de commande. Il est utile de tester plusieurs combinaisons successives : si l’une des commandes n’agit pas, couper à nouveau l’alimentation avant toute vérification.

Un multimètre ne doit pas être utilisé sous tension par une personne qui ne maîtrise pas les mesures électriques. Le test de fonctionnement d’un va-et-vient ne nécessite pas de toucher aux conducteurs accessibles ; le comportement de la lampe fournit déjà un premier contrôle. La priorité reste une installation correctement fermée et protégée, pas la multiplication de mesures improvisées.

Le bon ordre est donc constant : couper, vérifier, repérer, raccorder, inspecter, refermer, puis tester. Cette discipline réduit les erreurs, mais elle ne rend pas automatiquement sûre une installation dont le câblage initial demeure inconnu.

Erreurs fréquentes, symptômes et dépannage d’un circuit d’éclairage

Lorsqu’un va-et-vient ne fonctionne pas, les symptômes donnent des pistes, mais ne justifient pas de déplacer les fils au hasard. Une lampe qui ne s’allume jamais, une commande qui semble sans effet ou un éclairage qui ne réagit que dans certaines positions peuvent provenir d’une borne commune mal identifiée, d’une navette déconnectée ou d’un mécanisme défectueux. Avant toute vérification, l’alimentation doit être coupée et l’absence de tension confirmée.

Confondre borne commune, navettes et retour lampe

Une erreur récurrente consiste à raccorder la phase ou le retour lampe sur L1 ou L2 au lieu de la borne commune. Le résultat peut sembler mystérieux : la lampe s’allume dans une combinaison particulière, mais une commande ne permet plus de changer son état normalement. Le marquage du fabricant est la référence ; la position géométrique des bornes varie d’un mécanisme à l’autre.

Dans un logement rénové, les couleurs peuvent avoir été réutilisées ou mal respectées. Un conducteur bleu peut avoir été employé comme navette dans une installation ancienne, même si le bleu est normalement réservé au neutre. Ce cas impose un repérage rigoureux et, si les fonctions ne peuvent pas être établies sans ambiguïté, l’intervention d’un électricien.

Une autre erreur est de faire passer le neutre par l’interrupteur. La lampe peut alors s’éteindre en apparence, mais certaines parties peuvent rester sous tension. Le circuit doit être repris de façon à commuter la phase et à acheminer le neutre directement au luminaire, conformément au schéma approprié à la configuration du logement.

Connexions desserrées et mécanismes endommagés

Une connexion mal serrée peut provoquer une panne intermittente, un grésillement ou un échauffement. Ces signes sont à traiter rapidement : il faut couper le circuit et ne pas continuer à utiliser l’éclairage avant contrôle. Une odeur de plastique chaud, une décoloration autour de l’interrupteur ou un disjoncteur qui déclenche nécessite une intervention sans délai.

Un interrupteur usé peut aussi présenter un contact interne défaillant, surtout après de nombreuses années d’usage ou dans une zone très sollicitée. Le remplacement doit porter sur un appareil de même fonction et compatible avec le circuit. Remplacer un mécanisme sans comprendre les fils existants ne corrige pas une erreur de câblage située dans une boîte de dérivation ou au luminaire.

Voyants et ampoules LED qui papillonnent

Certains interrupteurs à voyant laissent circuler un très faible courant destiné à alimenter leur repère lumineux. Selon l’ampoule LED utilisée, ce courant peut provoquer un clignotement ou une lueur résiduelle lorsque la lampe est éteinte. Ce phénomène n’indique pas nécessairement une panne du va-et-vient, mais il doit être distingué d’un mauvais raccordement ou d’un défaut d’isolement.

La première piste consiste à vérifier la compatibilité entre l’ampoule et l’interrupteur, ou à choisir un mécanisme sans voyant. Un composant de compensation peut parfois être prévu par le fabricant au niveau du luminaire, mais il ne doit pas être ajouté sans respecter les consignes et l’environnement de pose. En cas de doute, un électricien peut contrôler le circuit et proposer une solution adaptée au matériel présent.

Dans une cage d’escalier d’immeuble, un remplacement d’interrupteur peut suffire à faire apparaître un défaut jusque-là masqué : l’ancien mécanisme avait une borne commune à un emplacement différent. Le diagnostic consiste à identifier les fonctions des fils et à suivre leur parcours, non à se fier à la position des anciennes bornes. Une panne persistante ou un comportement anormal appelle un contrôle professionnel plutôt qu’une série d’essais sous tension.

Variantes du va-et-vient, conformité et choix d’un professionnel

Le va-et-vient classique est conçu pour deux points de commande. Si l’éclairage doit être piloté depuis trois endroits, il est possible d’ajouter un mécanisme de permutation entre les deux va-et-vient, à condition que le cheminement permette d’acheminer les conducteurs nécessaires. Cette solution convient à certaines configurations, mais elle peut devenir contraignante lorsque les gaines sont déjà chargées ou difficilement accessibles.

Trois points ou davantage : permutation et télérupteur

Pour un troisième point, un permutateur modifie le raccordement des deux navettes entre les commandes. Le principe demande une architecture prévue à l’avance et un appareil approprié ; ajouter un interrupteur simple au hasard ne donne pas une commande fiable depuis trois emplacements. En rénovation, l’accessibilité des gaines et l’état des boîtes déterminent souvent si cette option est réaliste.

Pour plusieurs points de commande, un télérupteur associé à des boutons-poussoirs peut être plus pratique. Les commandes envoient une impulsion à l’appareil de commande, généralement installé au tableau ou dans un emplacement adapté, au lieu de faire transiter les navettes d’un interrupteur à l’autre. Le choix dépend du nombre de points, de la longueur du circuit et de la facilité de maintenance.

La variation de lumière constitue un autre cas particulier. Un variateur doit être compatible avec le mode de commande choisi et avec les ampoules, notamment les LED dimmables. Un modèle inadapté peut entraîner scintillement, bourdonnement ou variation peu régulière ; les instructions du fabricant doivent donc guider le choix et le câblage.

Besoin d’éclairage	Solution courante	Point de vigilance
Commander une lampe depuis deux endroits	Deux interrupteurs va-et-vient et deux navettes	Identifier correctement les bornes communes
Ajouter un troisième point	Va-et-vient avec permutateur intermédiaire	Vérifier le nombre de conducteurs et la place dans les gaines
Commander depuis plusieurs points	Télérupteur et boutons-poussoirs	Prévoir le câblage des commandes et l’emplacement du module
Faire varier l’intensité	Variateur prévu pour la configuration	Contrôler la compatibilité des ampoules et du mécanisme

Normes, diagnostic et coût d’une intervention

La NF C 15-100 encadre les installations électriques des logements en France. La conformité d’un circuit dépend de plusieurs éléments, dont la section des conducteurs, la protection au tableau, la qualité des connexions et l’état des équipements. Le repère de 1,5 mm² avec une protection courante de 10 A ne suffit pas à certifier une installation : il faut considérer l’ensemble du circuit et sa situation.

Lorsqu’un tableau est ancien, que les protections déclenchent régulièrement ou que plusieurs bricolages ont modifié le câblage, le remplacement d’un interrupteur ne constitue pas un diagnostic complet. Un électricien peut vérifier le circuit, repérer les conducteurs, contrôler les protections et préciser les travaux nécessaires. Le coût dépend de l’accès, de la longueur des gaines, de la nécessité de refaire les finitions et de l’état général de l’installation ; un devis sur place est plus fiable qu’un prix forfaitaire trouvé en ligne.

Pour un propriétaire bailleur, conserver les informations sur les travaux réalisés facilite les interventions ultérieures et la gestion du logement. Dans une rénovation, prévoir dès le départ l’emplacement des commandes et les évolutions souhaitées évite de rouvrir les murs pour ajouter un point ou changer d’architecture. Le montage le plus adapté est celui qui reste compréhensible, accessible et sûr dans le temps.

Un va-et-vient bien pensé associe un schéma lisible, des conducteurs correctement identifiés et des protections cohérentes. Dès que le repérage devient incertain ou que des signes d’échauffement apparaissent, la décision la plus sûre est de confier le contrôle à un professionnel.
