Comment installer un portail électrique étape par étape
Choisir le portail électrique selon l’accès et la configuration du terrain
Une installation de portail réussie commence par le choix d’un modèle adapté à l’entrée, et non par l’achat d’un moteur. Claire, propriétaire d’une maison dont l’accès donne directement sur une rue étroite, a d’abord envisagé un portail battant classique. En examinant les mouvements des véhicules et le dégagement disponible, elle a constaté que les vantaux auraient empiété sur le trottoir et gêné les manœuvres. Cette vérification préalable lui a évité de choisir un équipement difficile à utiliser au quotidien.
Il faut relever la largeur de passage nécessaire, mesurer l’espace de débattement et vérifier la pente du sol. Pour un modèle battant, les vantaux doivent pouvoir s’ouvrir sans heurter un véhicule, un mur ou un obstacle. Pour un modèle coulissant, il faut prévoir un dégagement latéral suffisant, ainsi qu’un sol stable permettant au portail de circuler sans point dur. La préparation du terrain comprend aussi l’examen de l’évacuation des eaux, de la nature du sol et de l’emplacement des réseaux enterrés.
Portail battant ou coulissant : comparer l’espace et les contraintes
Un portail battant comporte généralement un ou deux vantaux qui pivotent sur des gonds. Il convient aux entrées disposant d’une zone de débattement dégagée, mais la motorisation doit correspondre au poids, à la longueur et à la prise au vent de chaque vantail. Une porte pleine, par exemple, peut subir une pression importante lors de rafales, ce qui augmente les contraintes sur les fixations et les moteurs.
Le modèle coulissant se déplace le long de la clôture. Il est souvent pratique lorsque l’entrée est en pente ou que l’espace intérieur ne permet pas l’ouverture de vantaux. En revanche, il demande une longueur de refoulement latérale au moins adaptée au passage et un support bien nivelé. Un propriétaire qui dispose d’un accès étroit, mais d’une clôture suffisamment longue, peut donc le préférer, à condition de prévoir correctement les fondations et le guidage.
La pose des piliers doit être anticipée avec le choix du portail. Leur écartement, leur aplomb et leur résistance déterminent la qualité de l’installation. Des piliers fragiles ou mal alignés peuvent provoquer un affaissement, des frottements ou une mauvaise fermeture, même si le moteur est correctement dimensionné. Il est également prudent de vérifier les règles d’urbanisme locales, notamment si le portail modifie l’aspect de la clôture ou donne sur une voie publique.
Prévoir le confort d’usage et le budget
Avant l’achat, pensez aux personnes qui utiliseront l’accès : conducteur, piéton, enfant ou livreur. Une commande par télécommande est pratique en voiture, tandis qu’un clavier codé ou un interphone peut faciliter l’accès des visiteurs. L’ouverture doit aussi permettre de sortir sans s’arrêter dans une zone dangereuse. Claire a finalement retenu un portail coulissant, parce qu’il libérait le passage et limitait les manœuvres à proximité de la rue.
Le prix global ne se réduit pas au portail et au moteur. Il peut inclure la maçonnerie, les piliers, les gaines, le raccordement électrique, les accessoires de sécurité et la mise en service. Pour distinguer le coût du matériel de celui des travaux, consultez un repère sur le budget d’achat et d’installation et préparez une description précise de votre accès avant de demander un devis.
Pour organiser les relevés et vérifier les contraintes avant l’achat, le guide de préparation d’un projet de portail peut compléter les conseils d’un professionnel. Un portail bien choisi répond d’abord à la géométrie réelle de l’entrée, puis aux préférences esthétiques.
Sélectionner la motorisation de portail et les accessoires compatibles
Une fois le type de portail défini, la motorisation de portail doit être choisie en fonction de la mécanique, du poids et de la fréquence d’utilisation. Un moteur prévu pour une petite entrée résidentielle ne convient pas nécessairement à un portail lourd ou utilisé plusieurs dizaines de fois par jour. La notice du fabricant indique les limites de poids et de dimensions à respecter : ces données sont déterminantes pour éviter une usure prématurée ou un fonctionnement irrégulier.
Les solutions pour un portail battant
Les moteurs à vérins déplacent les vantaux par poussée ou traction. Ils prennent peu de place et sont fréquemment utilisés lorsque les points de fixation et la géométrie des piliers s’y prêtent. Leur pose doit respecter les cotes prescrites par le fabricant : un mauvais angle de montage peut réduire la force disponible et solliciter excessivement les gonds.
Les bras articulés reproduisent davantage le mouvement naturel d’ouverture. Ils conviennent à différentes configurations de portails battants et peuvent être intéressants lorsque les piliers sont larges. Le choix entre vérins et bras ne se fait toutefois pas sur l’apparence seule. Il faut vérifier les dimensions de fixation, l’espace disponible et les caractéristiques du portail avec un installateur ou à partir de la documentation technique du kit.
Une motorisation enterrée est plus discrète, car une partie importante du mécanisme se trouve dans un caisson au sol. Cette solution implique des travaux de terrassement, une pose précise et un drainage efficace. Si de l’eau stagne dans les caissons, le matériel risque de se dégrader ; elle se prévoit donc avant la réalisation des fondations, et non après la pose des vantaux.
Les particularités d’un portail coulissant
Pour un portail coulissant, un moteur entraîne une crémaillère fixée au portail. La roue dentée transmet le mouvement, tandis que des galets ou un système en porte-à-faux assurent le déplacement. Un modèle sur rail requiert un sol propre et régulier ; les feuilles, le gravier ou le gel peuvent entraver sa course. Un modèle autoportant évite le rail au sol, mais demande une structure et des fondations prévues pour supporter son porte-à-faux.
La puissance nécessaire dépend du poids réel, de la longueur et de la fluidité du déplacement. Un portail qui force manuellement ne sera pas corrigé par l’ajout d’un moteur plus puissant : il faut d’abord supprimer les frottements ou reprendre l’alignement. Claire a fait contrôler ses galets avant le choix du moteur ; cette intervention a évité de dimensionner l’automatisme à partir d’un défaut mécanique.
Accessoires de commande et de protection
La centrale coordonne les commandes, le moteur et les dispositifs de protection. Selon les besoins, l’installation peut inclure une télécommande de portail, un clavier à code, un interphone, un feu clignotant et des cellules photoélectriques. Ces cellules surveillent une zone de passage et transmettent une information à la centrale lorsqu’un obstacle coupe leur faisceau. Elles ne remplacent cependant ni une pose conforme ni une inspection régulière de la zone de mouvement.
La compatibilité des accessoires doit être vérifiée avec la centrale, notamment en cas d’ajout ultérieur d’un interphone ou d’un dispositif de commande. Une notice claire et un schéma de raccordement correspondant exactement au modèle sont indispensables. Le bon automatisme est celui qui respecte les limites du portail et coordonne ses accessoires sans neutraliser les protections.
Pour visualiser les grandes étapes d’un projet, cette recherche vidéo peut aider à comprendre les différences entre solutions, sans remplacer la notice du fabricant ni le contrôle d’un professionnel.

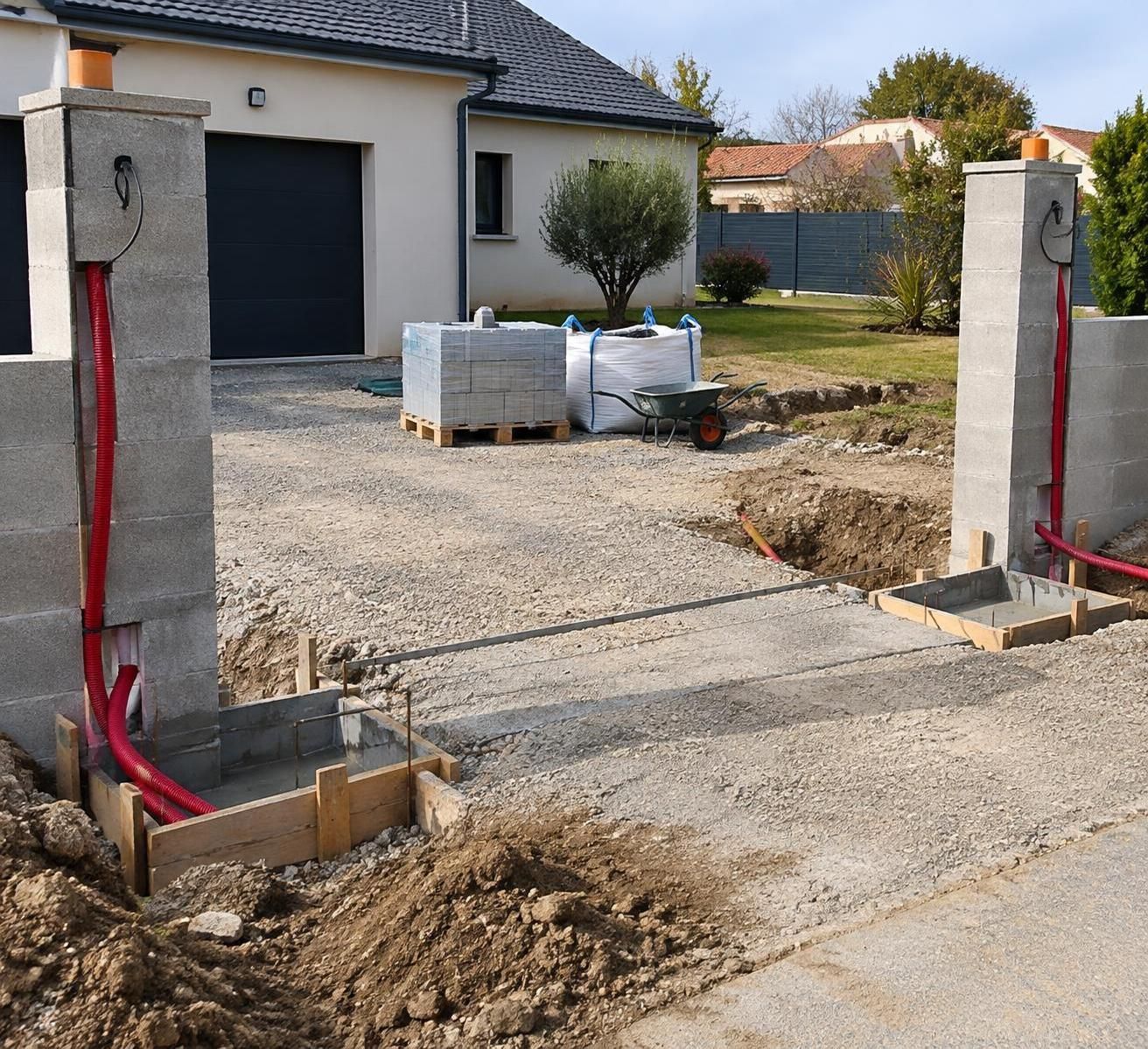

Préparer le chantier, les piliers et le raccordement électrique
La préparation du chantier conditionne la stabilité mécanique autant que la fiabilité électrique. Avant le terrassement, il faut relever les dimensions des vantaux ou du portail coulissant, l’écartement des piliers, les angles d’ouverture et la position de la centrale. Un plan simple indiquant le portail, les fondations, les gaines et les accessoires facilite les échanges avec le maçon et l’électricien. Il permet aussi de prévoir des fourreaux en attente plutôt que de devoir rouvrir une surface déjà aménagée.
Fondations et pose des piliers
Les piliers doivent être adaptés au poids du portail et aux efforts liés aux ouvertures répétées. Leur aplomb et leur écartement se contrôlent avant la pose des gonds ou du rail. Pour un portail coulissant, les fondations du moteur et le support du rail ou du système autoportant doivent respecter les indications du fabricant. Les dimensions ne sont pas universelles : elles dépendent du sol, du portail et du matériel choisi.
Un sol argileux, meuble ou exposé au ruissellement peut demander une étude ou des dispositions de fondation différentes d’un sol stable et drainant. Une erreur à ce stade se manifeste parfois plusieurs mois plus tard par un portail qui frotte ou un vantail qui se dérègle. En cas de doute sur la portance, l’assise ou la présence de réseaux enterrés, il est préférable de faire vérifier le terrain avant les travaux.
Anticiper les gaines et les protections électriques
Le raccordement électrique doit être conçu à partir de la notice de la motorisation et des caractéristiques de l’installation existante. La tension, la section des conducteurs et les dispositifs de protection dépendent du matériel et des conditions de pose ; les valeurs doivent être confirmées par un électricien. Une ligne dédiée peut être nécessaire selon le système et la configuration du tableau. Il ne faut pas considérer une valeur de disjoncteur ou une section de câble comme universelle.
Les conducteurs enterrés doivent être protégés dans des gaines adaptées et posés selon les règles applicables à leur emplacement. La profondeur dépend notamment du type de terrain et de la présence éventuelle d’une allée carrossable : elle doit être définie conformément aux prescriptions en vigueur et au projet. Un dispositif avertisseur est placé selon les règles de pose afin de signaler le passage des câbles lors de futurs travaux. Avant toute intervention sur un circuit, l’alimentation est coupée et l’absence de tension doit être vérifiée par une personne compétente.
Les câbles des moteurs et ceux des accessoires ne doivent pas être choisis au hasard. Il faut distinguer l’alimentation de la motorisation, les commandes et les dispositifs de sécurité, puis prévoir des cheminements qui limitent les risques de détérioration et facilitent une maintenance ultérieure. Une installation bien dessinée évite les raccords improvisés dans des boîtes exposées à la pluie.
Les travaux sur le tableau et les circuits de la maison relèvent de la sécurité électrique générale. Le guide consacré au raccordement électrique d’une maison donne des repères complémentaires, tandis qu’un professionnel peut confirmer les protections adaptées au portail. Une préparation sérieuse rend les travaux plus lisibles et limite les interventions correctives après la pose.

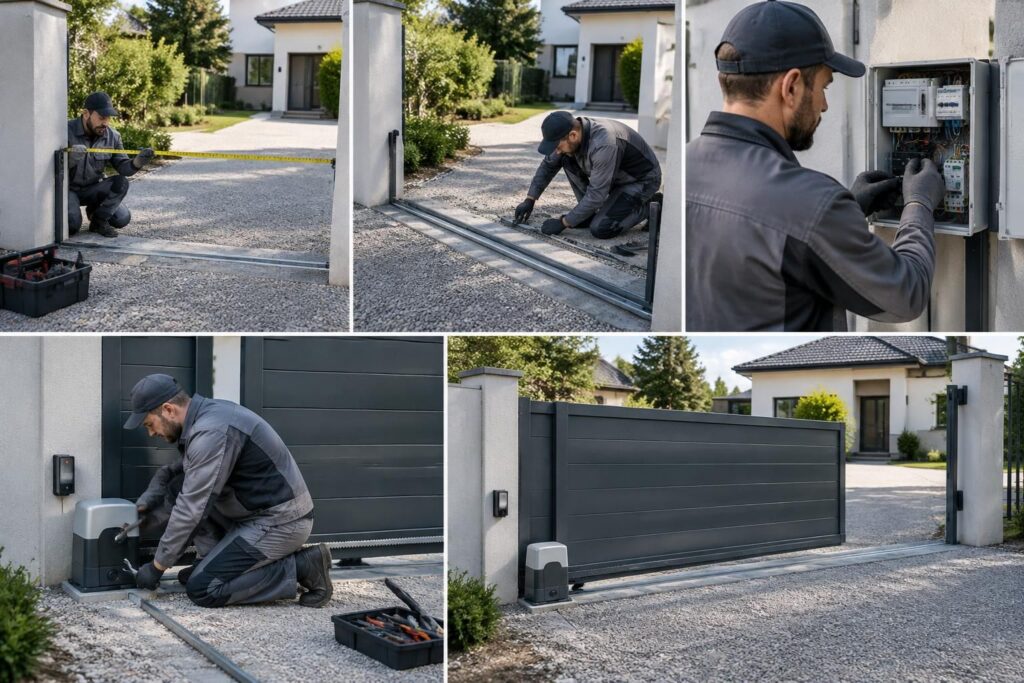

Installer le portail électrique et raccorder ses composants en sécurité
La pose commence lorsque les supports sont prêts et que le portail se déplace correctement à la main, sans motorisation. Cette vérification mécanique est essentielle : elle distingue un problème de structure ou de réglage d’un problème électrique. Les instructions de la notice priment toujours, car les points de fixation et les raccordements varient selon les marques et les modèles.
Fixer le portail et la motorisation
Pour un portail battant, les gonds, butées et vantaux sont positionnés selon les cotes du fabricant. Les moteurs sont ensuite fixés à des emplacements compatibles avec la géométrie des piliers et des bras. Les points d’ancrage doivent être adaptés au support ; une fixation dans un matériau dégradé peut se desserrer avec les cycles et provoquer un mouvement anormal.
Sur un portail coulissant, le rail doit être aligné et dégagé, ou le système autoportant installé sur des fondations prévues à cet effet. La crémaillère se fixe de façon à rester correctement engagée avec le pignon du moteur pendant toute la course. Un léger décalage peut entraîner du bruit, des à-coups ou une usure accélérée. Il faut également installer les butées mécaniques correspondant au modèle, sans compter uniquement sur la commande électronique pour arrêter le portail.
Raccorder la centrale, les moteurs et les sécurités
Le schéma fourni avec la centrale identifie les bornes d’alimentation, les moteurs, les commandes et les accessoires. Chaque conducteur doit être raccordé à l’emplacement prévu, avec une connexion adaptée et protégée contre l’humidité. Les couleurs de fils ne suffisent pas à déterminer une borne : il faut suivre la documentation et vérifier l’identification des câbles. Une inversion ou un branchement approximatif peut empêcher l’ouverture, perturber la synchronisation ou endommager l’électronique.
Les cellules photoélectriques doivent être fixées face à face, à la hauteur préconisée et hors des zones où la végétation ou un obstacle permanent couperait le faisceau. Elles sont reliées à la centrale selon le schéma prévu, puis testées en interrompant le faisceau pendant une manœuvre, conformément aux instructions de mise en service. Un feu clignotant ou un interphone se raccorde également sur les bornes adaptées ; leur présence ne dispense pas de contrôler les autres protections.
Le branchement concerne des équipements électriques exposés aux intempéries et associés à des pièces mobiles. Une personne non qualifiée ne doit pas improviser les connexions ou intervenir sous tension. Pour connaître les opérations de raccordement et les points de vigilance, le guide sur le branchement d’une motorisation de portail peut être consulté en complément des instructions du fabricant, mais un électricien reste le bon interlocuteur pour le circuit d’alimentation.
Régler les fins de course et programmer les commandes
Le réglage des fins de course définit les positions d’arrêt en ouverture et en fermeture, selon la technologie du moteur. La procédure doit être suivie exactement : ordre d’apprentissage, limites de déplacement et éventuel paramétrage de la force sont propres au matériel. Régler une force excessive pour compenser un frottement est une mauvaise solution, car cela peut réduire la capacité de détection d’un obstacle.
La télécommande se programme ensuite selon la notice, tout comme les éventuels claviers ou commandes murales. Claire a vérifié chaque commande séparément et a fait tester l’arrêt ainsi que l’inversion du mouvement selon les dispositifs présents. Un raccordement correct associe une fixation solide, un câblage conforme et des réglages cohérents avec la mécanique réelle.
Tester la sécurité du portail et organiser l’entretien
La mise en service ne se limite pas à appuyer sur une télécommande pour vérifier que le portail bouge. Il faut contrôler l’ensemble du cycle, les arrêts, les commandes et les dispositifs de protection. Les essais doivent être conduits selon la notice, sans placer une personne dans la trajectoire ni tenter de provoquer un choc avec un véhicule. Si le comportement est irrégulier, l’installation reste hors service jusqu’à l’identification du problème.
Vérifier chaque fonction avant l’utilisation quotidienne
Le portail doit s’ouvrir et se fermer sans à-coups, frottements persistants ni bruit inhabituel. Il faut vérifier que les vantaux s’arrêtent aux positions prévues et que les butées sont en place. Sur un modèle battant, on s’assure que les deux moteurs suivent la séquence attendue ; sur un modèle coulissant, on observe le déplacement sur toute la longueur et l’engagement régulier de la crémaillère.
Les protections doivent faire l’objet de tests distincts. Les cellules photoélectriques doivent réagir conformément aux réglages du fabricant, et le feu clignotant doit fonctionner s’il fait partie de l’équipement. Les commandes murales, le clavier et la télécommande de portail sont vérifiés un par un. Il convient aussi de s’assurer que les utilisateurs connaissent le déverrouillage manuel prévu en cas de panne de courant, sans forcer le mécanisme.
La sécurité du portail dépend de l’ensemble formé par le portail, les moteurs, les commandes, les protections et les habitudes d’utilisation. Les enfants ne doivent pas jouer dans la zone de mouvement ; les objets, branches et outils doivent être retirés du passage. Si le portail donne sur la voie publique, son ouverture ne doit pas créer de danger pour les piétons ou les véhicules.
Repérer les anomalies sans multiplier les réarmements
Un disjoncteur qui déclenche, un moteur qui peine ou une fermeture qui s’interrompt peuvent signaler un défaut électrique, un obstacle mécanique ou un réglage inadapté. Réarmer plusieurs fois sans diagnostic peut aggraver une panne. Le propriétaire peut observer et noter les circonstances — pluie, gel, bruit, vantail concerné — puis faire contrôler l’installation par un professionnel. Des informations sur les causes possibles d’un disjoncteur qui déclenche aident à comprendre pourquoi une coupure répétée ne doit pas être ignorée.
Une inspection périodique permet de repérer le desserrage des fixations, l’usure des gonds ou des galets, l’encrassement du rail et les dommages sur les gaines visibles. Le nettoyage se fait selon les recommandations du fabricant, sans projeter d’eau sous pression sur la centrale ou les moteurs. Les dispositifs de sécurité et le déverrouillage manuel doivent être vérifiés à la fréquence indiquée dans la documentation.
Conserver les documents et faire évoluer l’installation
Gardez la notice, le schéma de câblage, les références des moteurs et la facture des travaux. Ces documents simplifient un dépannage ou le remplacement d’un accessoire, surtout si le portail est installé depuis plusieurs années. En cas de vente ou de location, ils permettent également de transmettre des consignes claires sur les commandes et le fonctionnement manuel.
Une modification ultérieure, comme l’ajout d’un visiophone ou le déplacement d’une commande, peut nécessiter de nouveaux câbles et une vérification de compatibilité. Elle ne doit pas conduire à neutraliser une cellule ou à modifier les paramètres de force pour masquer un défaut. Une installation durable se reconnaît à ses contrôles réguliers autant qu’à la qualité de sa pose initiale.
