Comment réaliser le branchement d’un variateur 3 fils en toute sécurité

Comprendre le branchement d’un variateur 3 fils et le rôle de chaque conducteur

Un variateur de lumière permet de régler l’intensité d’un éclairage au lieu de simplement l’allumer ou l’éteindre. Le terme variateur 3 fils désigne un appareil dont le raccordement utilise trois conducteurs, mais leur fonction précise dépend du modèle : il peut s’agir de la phase, du neutre et du retour vers la lampe, ou d’une phase, d’une sortie d’éclairage et d’un fil de commande. Le nombre de fils ne suffit donc pas à déduire le schéma de câblage.

Avant tout branchement électrique, il faut consulter la notice du fabricant et repérer les inscriptions près des bornes. Les repères fréquents sont L pour la phase, N pour le neutre, une flèche ou une icône de lampe pour la sortie vers le luminaire, et parfois une borne dédiée à un poussoir. Selon l’appareil, cette dernière peut recevoir un fil de commande qui transmet l’ordre d’allumage ou de variation.

Identifier les fonctions sans se fier uniquement aux couleurs

Dans une installation française récente, le bleu est généralement réservé au neutre et le vert-jaune à la mise à la terre. La phase est souvent rouge, marron ou noire, tandis que le retour lampe peut être d’une autre couleur. Toutefois, les couleurs ne garantissent pas à elles seules la fonction réelle d’un fil : une installation ancienne ou modifiée peut présenter des repérages différents.

Le neutre est souvent absent de la boîte d’un interrupteur classique, car il rejoint directement le point lumineux. Certains variateurs électroniques ou connectés en ont néanmoins besoin pour alimenter leur circuit interne. Si le modèle exige un neutre mais que celui-ci n’est pas présent dans la boîte, il ne faut pas improviser un raccordement sur un conducteur supposé : il faut choisir un appareil adapté ou demander l’avis d’un électricien.

Pour comprendre les configurations possibles, un guide sur le branchement d’un variateur à trois conducteurs peut compléter la notice du matériel. Les schémas trouvés en ligne restent toutefois indicatifs : les bornes diffèrent selon les marques, et le câblage réel doit être identifié sur place.

Différencier variateur, poussoir et commande va-et-vient

Un variateur simple remplace généralement un interrupteur commandant une lampe depuis un seul endroit. Un modèle prévu pour fonctionner avec un poussoir peut recevoir une commande complémentaire, tandis qu’un circuit va-et-vient comporte deux points de commande reliés par des navettes. Ces montages ne sont pas interchangeables.

Par exemple, dans une salle à manger équipée d’un plafonnier en bois, un variateur mural peut moduler une ampoule compatible lorsque le luminaire est commandé depuis un seul endroit. Si la même lumière doit être pilotée depuis l’entrée et le séjour, il faut vérifier que le variateur accepte le va-et-vient ou qu’une solution avec module dédié est prévue. Installer deux variateurs ordinaires sur le même circuit peut entraîner un fonctionnement instable ou endommager le matériel.

Les conducteurs assurent des fonctions distinctes : la phase apporte l’alimentation, la sortie du variateur alimente la lampe à intensité réglée, et le fil de commande reçoit parfois un ordre provenant d’un poussoir. Le bon repérage de ces fonctions constitue la première étape d’un montage sûr, avant même de toucher aux bornes.

Préparer l’installation du variateur avec une sécurité électrique rigoureuse

Une intervention dans une boîte d’encastrement expose à un risque de choc électrique si le circuit n’est pas isolé correctement. L’interrupteur en position arrêt ne garantit pas que les conducteurs sont hors tension : il peut seulement interrompre une partie du circuit, et un câblage ancien ou incorrect peut laisser un conducteur dangereux alimenté. La sécurité électrique commence donc au tableau, par la coupure du disjoncteur correspondant au circuit d’éclairage.

Si le repérage des protections n’est pas clair, il faut identifier le bon circuit sans ouvrir le mécanisme sous tension. Une fois le disjoncteur coupé, empêcher toute remise en marche accidentelle en informant les occupants et, si possible, en signalant l’intervention. La vérification hors tension doit ensuite être réalisée avec un appareil adapté et en bon état, selon les consignes de son fabricant.

Contrôler l’absence de tension avant de démonter

Un tournevis testeur rudimentaire n’est pas un moyen fiable pour confirmer qu’un circuit est sûr. Une vérification hors tension sérieuse utilise un vérificateur d’absence de tension conforme à son usage, en contrôlant son bon fonctionnement avant et après le test sur une source connue. En cas de doute sur la méthode ou sur la présence éventuelle d’une alimentation depuis un autre circuit, l’intervention doit être confiée à un professionnel.

Une fois l’absence de tension confirmée, la plaque et le mécanisme peuvent être déposés avec précaution. Il est utile de photographier les raccordements avant de déplacer les fils, puis de noter la position de chaque conducteur et le repère de sa borne. Cette précaution ne remplace pas l’identification électrique, mais elle aide à conserver une trace de l’état initial et à repérer une anomalie.

Préparer le matériel à l’avance limite les gestes inutiles : tournevis adapté et isolé, pince à dénuder, connecteurs compatibles avec la section des fils, ainsi que le variateur et sa notice. Un ruban isolant ne doit pas servir à maintenir seuls des conducteurs dans une connexion. Les connexions doivent être réalisées avec des bornes appropriées, correctement dimensionnées et placées dans un boîtier prévu à cet effet.

Vérifier la boîte, les conducteurs et la mise à la terre

Avant de raccorder le nouvel appareil, observez l’état des fils : cuivre apparent excessif, isolant craquelé, trace de chauffe, odeur anormale ou conducteur trop court sont des signaux d’arrêt. Ne forcez pas un mécanisme plus volumineux dans une boîte déjà encombrée. Les fils ne doivent ni être écrasés ni subir de traction lorsque la plaque est remise en place.

La mise à la terre doit rester continue pour les éléments qui en ont besoin. Elle n’est pas nécessairement raccordée au variateur lui-même, notamment si celui-ci est un appareil de classe II, mais le conducteur de protection ne doit jamais être supprimé ou utilisé comme conducteur actif. Un variateur ne remplace pas les protections du tableau : le disjoncteur protège le circuit contre les surintensités selon son calibre et les caractéristiques de l’installation.

Les consignes de pose d’un fabricant sont une bonne base pour distinguer les modèles et leurs exigences. Le tutoriel consacré à l’installation d’un variateur de lumière présente des repères utiles, mais il faut toujours faire correspondre ses indications à la référence exacte du matériel installé. Une préparation attentive évite que le raccordement devienne un essai au hasard.

Réaliser le branchement électrique en suivant le schéma du fabricant

Après la coupure et la vérification hors tension, le raccordement peut commencer uniquement si les fonctions des conducteurs sont établies et si le variateur convient au circuit. Le schéma de câblage fourni avec l’appareil prime sur un schéma générique, car deux produits ayant trois bornes peuvent demander des raccordements différents. Les inscriptions L, N, sortie lampe ou commande doivent être lues directement sur le mécanisme ou dans sa notice.

Sur certains variateurs, les trois fils correspondent à phase, retour lampe et commande par poussoir. Sur d’autres, le neutre est requis en plus de la phase et de la sortie vers la charge. Il n’existe donc pas une règle universelle du type « troisième fil toujours sur telle borne ». Si les trois conducteurs présents dans la boîte ne correspondent pas clairement au dessin du fabricant, ne raccordez pas l’appareil par supposition.

Repérer, raccorder et maintenir les conducteurs

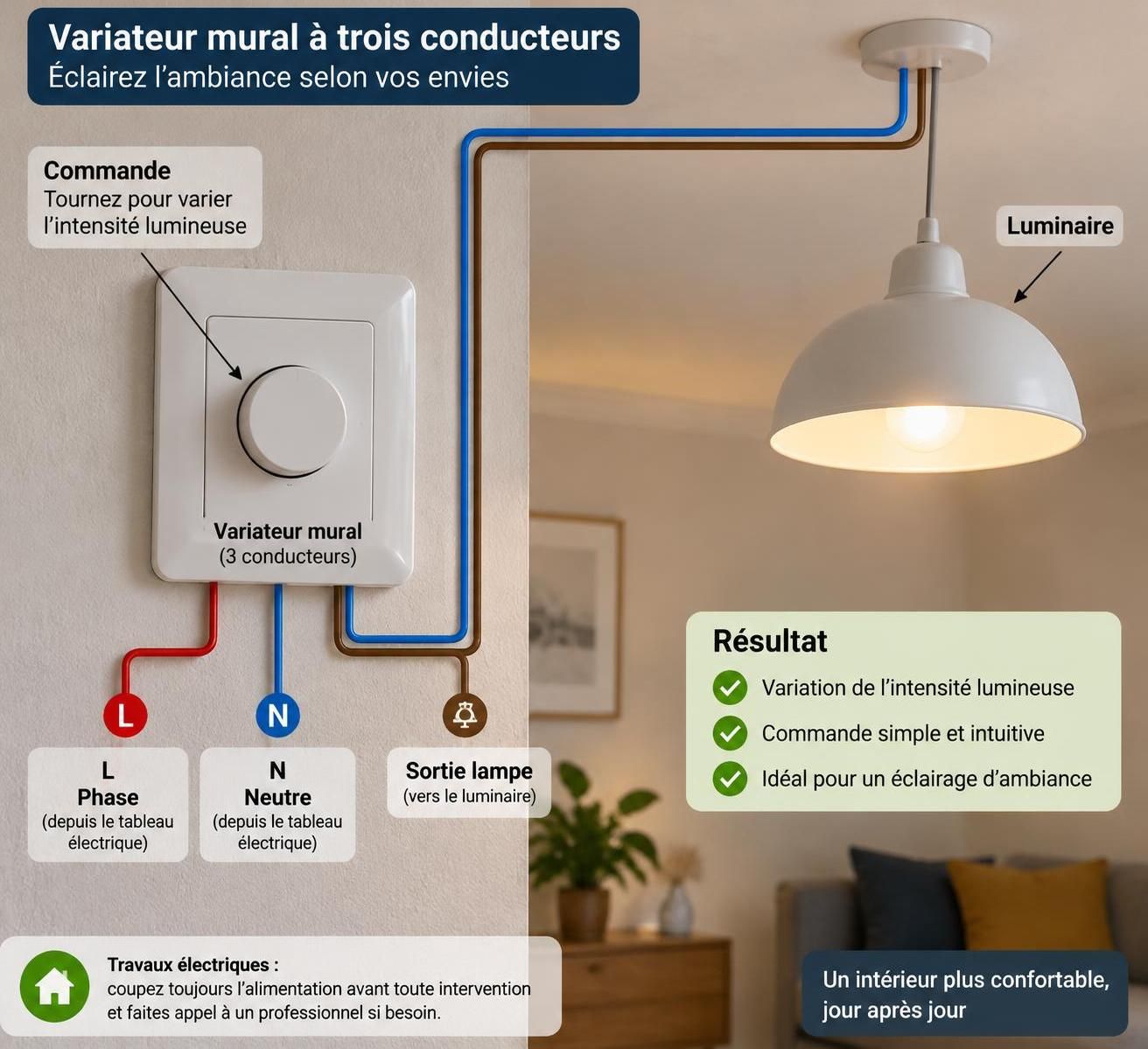

Lorsque la notice confirme le montage, chaque conducteur identifié est relié à la borne portant la fonction correspondante. La phase se connecte à l’entrée prévue, le conducteur vers le luminaire à la sortie variée, et le neutre à N uniquement si le modèle l’exige et si le neutre a été identifié. Le fil de commande, lorsqu’il existe, rejoint la borne indiquée pour le poussoir ou l’entrée de commande.

Le dénudage doit respecter la longueur prescrite par le fabricant du variateur ou du connecteur. Trop peu de cuivre dans la borne peut créer un mauvais contact; trop de cuivre apparent augmente le risque de contact accidentel. Après insertion, chaque connexion doit être stable, sans brin de cuivre libre, et les conducteurs doivent être disposés sans contrainte dans la boîte.

Le terme « navette » concerne notamment des circuits à plusieurs points de commande; il ne faut pas le confondre automatiquement avec le retour lampe d’un montage simple. De la même manière, un fil bleu n’est pas nécessairement le neutre s’il a été utilisé à tort lors d’une ancienne modification. La fonction se détermine par le schéma, le repérage et des contrôles adaptés, jamais par la seule apparence.

Remonter le mécanisme et effectuer un essai contrôlé

Avant de remettre le courant, vérifiez que le mécanisme est fixé correctement, que les bornes sont fermées et qu’aucun fil ne risque d’être pincé par la plaque. Le variateur doit être installé conformément aux instructions concernant la ventilation, l’orientation et l’espace disponible. Une boîte trop petite ou un assemblage forcé peut provoquer une pression sur les connexions.

Une fois le capot remis, le disjoncteur peut être réenclenché pour tester le fonctionnement. Allumez le luminaire, puis faites varier progressivement l’intensité plutôt que de commencer par une manipulation rapide répétée. Écoutez les bruits inhabituels et surveillez les scintillements, les coupures ou un échauffement excessif. En présence d’un défaut, coupez de nouveau l’alimentation avant tout contrôle.

Pour un exemple visuel complémentaire, le guide de pose d’un variateur peut aider à comprendre les étapes générales. Il ne permet toutefois pas de déterminer à distance la fonction de fils non identifiés. La règle pratique est simple : on suit le schéma exact, et l’on s’arrête dès qu’un conducteur ou une borne reste ambigu.

Les vérifications à effectuer avant la remise en service

• Modèle identifié : la notice correspond à la référence installée et confirme un montage à trois conducteurs.
• Conducteurs repérés : phase, neutre éventuel, sortie lampe et fil de commande ne sont pas confondus.
• Connexions maîtrisées : les bornes sont serrées ou verrouillées selon leur conception, sans cuivre libre ni isolant coincé.
• Boîte refermée : aucun fil n’est pincé, le mécanisme tient sans forcer et la plaque est remise en place.
• Essai progressif : l’éclairage varie sans clignotement, bruit anormal ni échauffement préoccupant.

Choisir un variateur compatible avec les ampoules et le luminaire

Un variateur ne rend pas automatiquement toutes les sources lumineuses réglables. L’ampoule doit porter une indication de compatibilité avec la variation, souvent formulée « dimmable » ou « variable », et le variateur doit accepter cette technologie. Une LED non gradable peut clignoter, rester faiblement allumée, produire un bruit ou ne pas s’allumer correctement lorsqu’elle est associée à un appareil de variation.

Les anciennes ampoules incandescentes et halogènes sont généralement plus faciles à faire varier avec des équipements conçus pour elles, mais leur puissance et le type de charge admissible doivent tout de même respecter les caractéristiques du variateur. Les ampoules LED disposent d’une électronique intégrée qui peut réagir différemment selon le mode de variation. La mention LED ne signifie donc pas compatibilité universelle.

Calculer la puissance et respecter les limites de charge

Il faut additionner la puissance des ampoules qui seront commandées ensemble, puis comparer le résultat à la plage minimale et maximale indiquée pour la technologie concernée. Par exemple, cinq LED de 6 W représentent une charge nominale totale de 30 W. Cette valeur doit se situer dans la plage compatible du variateur; il faut vérifier les indications spécifiques aux LED, car une valeur maximale donnée pour des ampoules halogènes ne s’applique pas toujours aux LED.

La charge minimale est importante. Un ancien variateur peut exiger davantage de puissance que ce que fournit une seule petite ampoule LED. Dans ce cas, l’éclairage peut vaciller ou le variateur peut ne pas démarrer correctement. Il ne faut pas ajouter une ampoule quelconque pour « remplir » la charge : mieux vaut choisir un variateur conçu pour une faible charge LED ou demander conseil sur une combinaison validée.

Un plafonnier décoratif en bois avec plusieurs douilles E27 peut convenir à une variation si chaque ampoule est graduable et si la charge totale reste dans les limites. Le matériau du luminaire ne détermine pas la compatibilité électrique; ce sont les douilles, les ampoules, le câblage et les spécifications du variateur qui comptent. La chaleur dégagée doit également rester compatible avec les consignes du fabricant du luminaire.

Comparer les commandes murales et les modules déportés

Les variateurs rotatifs offrent un réglage progressif facile à comprendre et peuvent convenir à une pièce où l’on souhaite ajuster l’ambiance directement au mur. Les modèles à touche ou à glissière s’intègrent parfois mieux dans un intérieur contemporain. Les versions connectées permettent une commande à distance ou des scénarios, mais peuvent exiger un neutre, une passerelle ou une configuration spécifique.

Un module déporté peut être installé dans un emplacement prévu par sa notice, par exemple dans un boîtier adapté ou près du luminaire. Cette solution doit tenir compte de l’accessibilité, de la ventilation et de l’environnement thermique. L’ajout d’un module dans un faux plafond sans espace disponible ou sans accès de maintenance n’est pas une bonne manière de contourner l’absence de place dans la boîte murale.

Type de commande	Points à vérifier	Usage courant
Rotative	Charge LED minimale et maximale, type d’ampoule accepté	Réglage local simple dans une pièce de vie
Tactile ou à glissière	Compatibilité des ampoules et encombrement en boîte	Commande discrète dans un intérieur moderne
Connectée	Présence éventuelle du neutre, protocole et configuration	Programmation ou commande à distance
Module déporté	Emplacement, ventilation, accessibilité et schéma dédié	Installation conçue autour d’un module séparé

Le meilleur variateur n’est pas nécessairement le plus sophistiqué : c’est celui dont le schéma, la plage de charge et le mode de commande correspondent à l’installation existante. Une vérification de compatibilité avant achat évite de transformer un simple changement d’interrupteur en recherche de panne.

Diagnostiquer les erreurs courantes et savoir quand arrêter l’intervention

Un variateur correctement monté peut malgré tout produire un résultat décevant si la source lumineuse et l’électronique ne fonctionnent pas bien ensemble. Le scintillement à faible intensité, un bourdonnement ou une lampe qui ne s’éteint pas complètement indiquent souvent une incompatibilité ou une charge située hors de la plage admise. Avant d’accuser le câblage, relevez la référence du variateur et celle des ampoules, puis comparez leurs notices.

Comprendre les symptômes sans démonter sous tension

Si les LED clignotent, vérifiez d’abord qu’elles sont bien graduables et que le variateur est explicitement donné comme compatible avec leur technologie. Contrôlez ensuite la puissance totale et la charge minimale. Si le problème apparaît seulement à faible intensité, certains appareils disposent d’un réglage de seuil bas ou d’une procédure d’ajustement, mais il faut suivre exclusivement la notice et ne jamais intervenir sur des bornes exposées sous tension.

Un bourdonnement léger peut être lié au fonctionnement électronique, mais un bruit marqué, nouveau ou accompagné d’une chaleur anormale mérite une vérification. Une sensation de tiédeur peut être prévue par la conception de certains appareils; en revanche, une température importante, une odeur de plastique chaud, une décoloration ou des coupures répétées imposent de couper le disjoncteur et de faire contrôler le circuit.

Une lampe LED qui reste très faiblement allumée après extinction peut être liée à un courant résiduel ou à la conception de l’ampoule et du variateur. Certains fabricants proposent une solution compatible, comme un accessoire antiparasite ou un dispositif prévu pour limiter ce phénomène. Il ne faut pas installer un composant ajouté sans vérifier qu’il est autorisé par le fabricant et correctement placé par une personne compétente.

Cas particuliers : plusieurs commandes et ventilateur de plafond

Un circuit commandé depuis deux endroits ne se traite pas comme un interrupteur simple. Un variateur ordinaire peut ne pas être compatible avec un va-et-vient, et deux variateurs standards ne doivent pas être montés en série sans conception explicitement prévue. Le schéma des navettes et le type de commande déterminent la solution. Un schéma de va-et-vient électrique permet de comprendre les principes, mais le matériel doit aussi être compatible avec ce montage.

Un ventilateur de plafond équipé d’un éclairage demande une vigilance particulière. Le variateur d’éclairage n’est pas un régulateur de vitesse pour moteur : l’utiliser sur l’alimentation du moteur peut provoquer une panne ou une surchauffe. La lumière peut éventuellement être variée séparément si le fabricant a prévu des circuits distincts et si les composants utilisés conviennent à cette fonction.

Faire appel à un électricien lorsque le repérage n’est pas certain

Il faut interrompre les travaux si les couleurs sont incohérentes, si plusieurs conducteurs semblent alimentés, si aucun schéma ne correspond, si le neutre requis est absent ou si la boîte présente des traces de chauffe. La même prudence s’impose lorsqu’il faut tirer un conducteur, modifier un va-et-vient, intervenir dans un tableau ou remplacer une protection. Une installation électrique ancienne peut comporter des particularités qui ne se détectent pas à partir d’une photo ou d’un simple repérage visuel.

Un professionnel pourra identifier les conducteurs, vérifier l’état des connexions et confirmer que le matériel choisi convient au circuit. Il pourra aussi signaler un défaut plus général, comme une boîte trop petite, un raccordement mal protégé ou une protection inadaptée. Pour un propriétaire ou un bailleur, cette vérification permet d’éviter qu’un réglage d’ambiance ne masque un problème de sécurité plus important.

Le point décisif reste le même à chaque étape : un variateur à trois fils ne se branche pas selon une recette unique. Une notice correspondant exactement au produit, une vérification hors tension fiable et un arrêt immédiat en cas d’ambiguïté sont les bases d’une installation maîtrisée.
