Comprendre la norme de la saignée électrique pour une installation sécurisée

Les dimensions réglementaires des saignées électriques selon la norme NF C 15-100

La réalisation d’une saignée électrique conforme aux exigences de la norme NF C 15-100 est un aspect crucial pour garantir la sécurité électrique au sein d’un bâtiment. Ces saignées servent à encastrer les gaines et conduits électriques, assurant une installation invisible tout en protégeant les câbles et leur environnement. Le respect des normes s’impose notamment pour éviter les risques liés au non-respect des profondeurs ou des espacements, qui peuvent fragiliser les murs ou compromettre la sécurité des circuits.

Les dimensions à respecter varient en fonction du type de mur ou de cloison concernée. Par exemple, pour des cloisons non porteuses, la profondeur de la saignée ne doit pas dépasser 16 mm pour les briques creuses de 45 mm d’épaisseur. Lorsqu’il s’agit de briques pleines ou plus épaisses, cette profondeur peut atteindre jusqu’à 32 mm, notamment pour les briques de 120 mm.

Dans le cas des carreaux de plâtre, qui sont très répandus dans les constructions modernes, la norme autorise une profondeur de saignée allant de 16 à 20 mm selon l’épaisseur de la cloison, variant entre 60 et 100 mm. Ces limites strictes évitent d’affaiblir la structure tout en respectant le passage sécurisé des conduits électriques.

La largeur, quant à elle, est dictée par la taille de la gaine à encastrer et un espace dédié au rebouchage. Pour garantir une finition durable et une protection optimale des câbles, les conduits doivent occuper uniquement environ un tiers du volume total disponible dans la saignée. Ce ratio est indispensable pour éviter toute surchauffe des conducteurs et faciliter la réparation ou extension future du réseau.

Pour mieux structurer les installations et limiter les risques mécaniques, des règles de disposition précises régissent aussi la distance entre différentes saignées. Il faut ainsi respecter un espacement minimum de 1,60 mètre entre deux saignées verticales. Du côté des saignées horizontales, la norme autorise leur présence uniquement sur une seule face de la cloison, et à une longueur limitée à 50 cm de part et d’autre d’un angle de mur. De plus, une distance minimale de 20 cm doit être respectée entre une saignée verticale et l’angle du mur.

Les murs porteurs nécessitent une vigilance encore plus accrue. Excepté pour les murs composés de petites maçonneries comme certaines briques ou pierres, la réalisation de saignées dans les éléments structurels tels que les murs en béton, les poutres ou les poteaux est systématiquement interdite. Ces restrictions découlent du risque d’affaiblissement pouvant impacter la stabilité de l’ouvrage.

En résumé, respecter les dimensions prescrites par la réglemention est essentiel non seulement pour la durabilité de l’installation, mais aussi pour l’intégrité du bâti et la sécurité électrique des occupants. Pour se familiariser davantage avec ces règles techniques liées aux saignées, il est utile de consulter des ressources à jour comme les recommandations gouvernementales ou les normes expliquées par IZI by EDF.

Les règles strictes de tracé et d’emplacement des saignées dans les murs et cloisons

Pour une installation électrique fiable, le simple respect des dimensions ne suffit pas ; leur emplacement doit également suivre un cadre rigoureux. Cela a pour but d’assurer la sécurité des utilisateurs et la pérennité de l’ouvrage.

La norme NF C 15-100 interdit notamment les passages de câbles en saignée obliques, dans un souci d’homogénéité et de facilité d’entretien. Les saignées verticales sont ainsi privilégiées et doivent être placées à une hauteur minimale de 80 cm depuis le plafond ou à 130 cm à partir du sol fini. Cette position permet de limiter les interférences avec d’autres éléments techniques, et facilite le repérage lors d’interventions futures.

Les tracés horizontaux sont admis uniquement sur une face de la cloison et ne peuvent excéder une longueur totale de 50 cm de chaque côté d’un angle de mur. Leur présence est justifiée lorsqu’il s’agit de raccorder des prises ou interrupteurs situés proches des angles, ce qui optimise la mise en place sans compromettre la résistance des murs.

Une distance minimale de 20 cm doit toujours être observée entre une saignée verticale et l’angle du mur, tandis qu’un espacement de 1,60 mètre est imposé entre deux saignées verticales pour limiter le concentration des entailles, protégeant ainsi la solidité de la structure. Ces contraintes visent aussi à s’assurer que la profondeur de saignée prescrite ne fragilise pas irrémédiablement l’élément porteur ou la cloison.

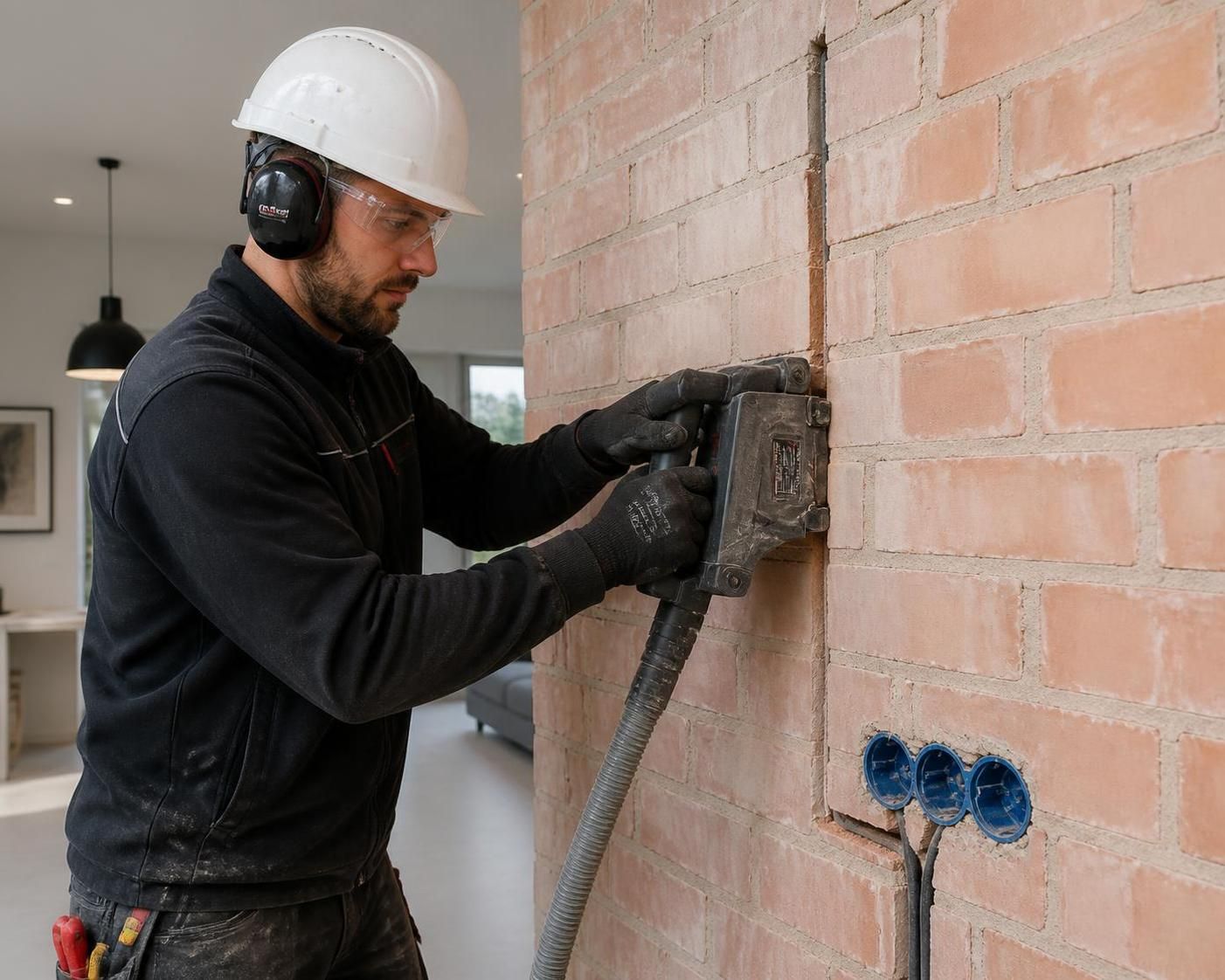

Dans les murs en briques, la coupe verticale est généralement réalisée sur les joints, ce qui facilite le creusage et évite le découpage de grosses portions de matériau plein. Pour les murs en béton ou en éléments précontraints, les règles de sécurité sont plus drastiques, et les travaux d’encastrement sont souvent proscrits, imposant un chemin alternatif pour passer les conduits électriques en apparent via des tubes IRL.

Le respect de ces règles rigoureuses n’est pas seulement une obligation réglementaire, mais aussi une garantie de sécurité durable. Pour un approfondissement technique des cas particuliers, le guide pratique proposé par Atout Constructions offre un aperçu clair des bonnes pratiques et limites à ne pas dépasser.

Les outils et méthodes professionnels pour une réalisation conforme et sécurisée des saignées électriques

La réalisation d’une saignée électrique conforme aux normes actuelles nécessite un ensemble d’outils adaptés et une méthode rigoureuse. Disposer des bons équipements limite non seulement le risque d’erreur, mais assure aussi une finition propre et sécurisée.

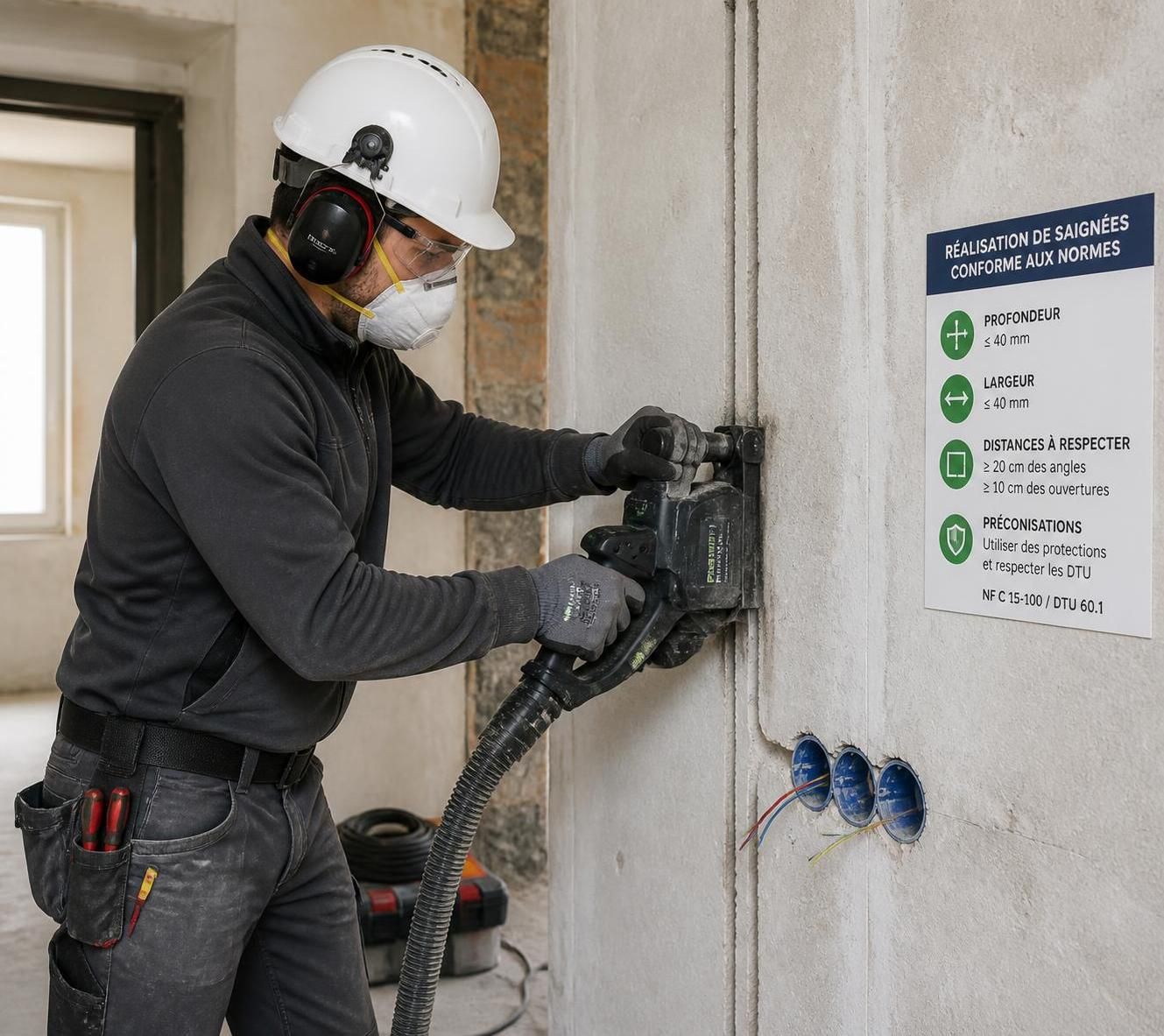

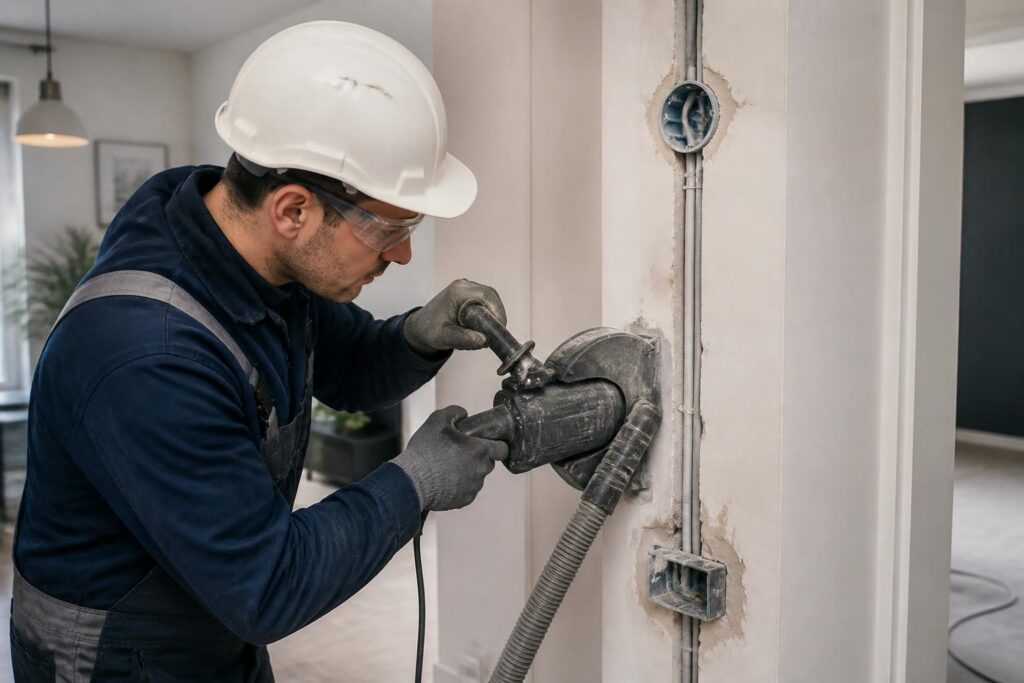

Parmi les équipements indispensables, la rainureuse électrique combinée à un aspirateur s’impose comme l’outil principal pour tracer et découper précisément le chemin des saignées sans disperser la poussière. Pour peaufiner les entailles, le burin et la massette restent requis, notamment en cas de murs massifs ou d’irrégularités à corriger.

Le port d’équipements de protection individuelle ne peut être négligé. Masque anti-poussière, lunettes renforcées, gants et casque assurent la sécurité de l’artisan durant ces opérations souvent sollicitant physiquement et exposées aux poussières nocives.

L’installation des boîtes d’encastrement implique aussi des outils spécifiques comme le trépan ou la scie cloche pour réaliser des trous circulaires parfaitement calibrés, indispensables à l’intégration des appareils ou prises.

En parallèle, il est essentiel de prévoir l’utilisation de gaines de protection synthétiques, notamment de type ICTA 3422, qui sont conçues pour protéger les câbles des agressions mécaniques et garantir leur état dans le temps. L’importance de respecter un volume de remplissage inférieur au tiers de la gaine doit être rigoureusement observée pour faciliter le passage des conducteurs et éviter la surchauffe.

Les travaux doivent suivre les prescriptions des Documents Techniques Unifiés (DTU), particulièrement dans la définition des distances, profondeurs et longueurs des saignées. Ainsi, des espacements respectant les normes minimales garantissent la robustesse de la structure, tandis que les longueurs des câbles anticipent les connexions dans les boîtes d’encastrement, ce qui simplifie la maintenance future.

Pour ceux souhaitant s’informer davantage sur les techniques et outils adaptés, Promotelec propose un guide détaillé et pratique à destination des professionnels et particuliers engagés dans des travaux électriques sécurisés.

Matériaux et finitions : comment assurer la protection durable des saignées électriques ?

Une installation électrique conforme exige une attention particulière aux matériaux de rebouchage et finitions afin de préserver la sécurité électrique et l’esthétique des murs. L’encastrement des conduits doit être protégé et solidifié pour éviter toute exposition ou corrosion des câbles, ainsi que pour maintenir l’intégrité de la maçonnerie.

Le rebouchage est souvent réalisé avec des matériaux classiques comme le plâtre ou l’enduit, qui garantissent à la fois une bonne adhérence et une finition lisse, prête à recevoir un revêtement décoratif. Un jeu minimum de 4 mm est impératif entre la gaine et le matériau de rebouchage, afin de pouvoir absorber les éventuelles dilatations sans fragileter l’installation.

Les gaines utilisées doivent dépasser légèrement dans les boîtes d’encastrement, généralement entre 15 et 20 mm, ceci permettant une meilleure manipulation des câbles électriques. Les conducteurs eux-mêmes bénéficient d’une longueur supplémentaire d’environ dix centimètres pour assurer une connexion facilitée et éviter tout tiraillement qui pourrait compromettre les liaisons.

Une attention toute particulière est donnée à l’absence d’épissures entre les boîtes d’encastrement. Les raccordements se font exclusivement dans ces boîtes pour limiter les risques de court-circuit et faciliter les interventions ultérieures. Les conducteurs doivent être de type FR-N05 VV-U ou VV-R, reconnus pour leur robustesse et conformité à la réglementation.

L’étanchéité mécanique et électrique obtenue grâce à ces finitions respecte la rigueur demandée par les codes du bâtiment et les normes en vigueur. Elle assure aussi la pérennité de l’installation face aux contraintes quotidiennes comme les vibrations, les chocs ou les variations de température.

Voici une liste des étapes recommandées pour la finition d’une saignée :

• Positionnement des gaines synthétiques sans plis ni torsions.
• Respect strict du remplissage à un tiers de la gaine pour éviter la surchauffe.
• Fixation sécurisée des gaines dans la saignée.
• Rebouchage avec un plâtre ou enduit adapté, en respectant le jeu de dilatation de 4 mm.
• Vérification des longueurs de câbles dépassant des gaines dans les boîtes d’encastrement.
• Contrôle des connexions électriques avec des conducteurs conformes aux normes.

Pour approfondir la qualité des matériaux à privilégier et les bonnes pratiques d’installation, il est conseillé de se référer à des fiches techniques spécialisées comme celles disponibles chez Pirin Electricité qui met en avant les points essentiels à ne pas négliger.

Contrôles essentiels et documents pour attester la conformité des saignées électriques

La vérification des saignées électriques avant leur rebouchage est un moment clé pour garantir une installation durable et pleinement sécurisée. Plusieurs points de contrôle technique doivent impérativement être validés pour s’assurer du respect des réglementations en vigueur.

Les principaux éléments à vérifier incluent :

1. La profondeur de saignée adaptée au type de mur (par exemple 16 mm pour briques creuses fines, jusqu’à 32 mm pour briques épaisses).
2. Le respect des espacements imposés — 20 cm minimum entre saignées verticales et angles de murs, ainsi que 1,60 mètre entre deux saignées verticales.
3. La longueur maximale autorisée pour les saignées horizontales fixée à 50 cm à chaque extrémité d’un angle.
4. L’occupation de la gaine par les câbles ne dépassant jamais un tiers du volume disponible, conformément aux pratiques sécurisées.
5. L’utilisation exclusive de gaines normalisées ICTA 3422 pour la protection des câbles.
6. La bonne longueur de câbles à l’intérieur des boîtes d’encastrement pour faciliter les raccordements.

Après validation, il convient de rassembler la documentation technique indispensable permettant d’attester la conformité de l’installation. Cette dernière doit inclure :

• Les plans d’implantation des saignées avec leurs dimensions et emplacements exacts.
• Les fiches techniques des matériaux et gaines utilisés.
• Le rapport de contrôle réalisé selon les normes NF C 15-100 et le guide UTE C 15-520.
• Les certificats de conformité délivrés par les organismes habilités comme le Consuel.

Disposer d’une documentation complète est essentiel en cas de rénovation, de revente du bien ou d’intervention ultérieure par un professionnel. Cela garantit aussi une traçabilité des travaux et facilite les démarches administratives.

Pour mieux comprendre le processus de contrôle et les documents requis, Pirin Electricité propose un guide détaillé sur l’obtention de ces attestations ainsi que sur la vérification des installations électriques.

Type de Mur / Cloison	Profondeur maximale de la saignée (mm)	Distance minimale entre saignées verticales (m)	Longueur maximale saignées horizontales (cm)	Espacement minimum des saignées par rapport à un angle (cm)
Briques creuses 45 mm	16	1,60	50 (de part et d’autre d’un angle)	20
Briques pleines 120 mm	32	1,60	50	20
Carreaux de plâtre (60-80 mm)	16	1,60	50	20
Carreaux de plâtre (100 mm)	20	1,60	50	20
