Installation d’un volet roulant électrique : étapes, outils et conseils

Préparer l’installation d’un volet roulant électrique en rénovation

Avant de commander un volet roulant électrique, il faut déterminer comment il s’adaptera à la fenêtre et au bâti existant. En rénovation, le coffre peut être posé en façade, installé sous le linteau ou, lorsque ses dimensions et son état le permettent, conservé dans son emplacement actuel. Le choix influence l’aspect extérieur, l’encombrement de la fenêtre et la complexité du chantier. Claire, propriétaire d’une maison des années 1980, a par exemple pu garder un coffre sain, mais a dû choisir un tablier plus étroit pour éviter de gêner l’ouverture des battants.

La première vérification concerne le support : maçonnerie, bois, béton ou ancien dormant ne demandent pas les mêmes fixations. Il faut aussi repérer les obstacles possibles, comme une descente d’eau, un débord de toiture, un câble ou une poignée de fenêtre. Si le volet est visible depuis l’extérieur, le type de pose peut modifier l’apparence de la façade. En copropriété, une modification perceptible peut nécessiter l’accord préalable du syndic ou de l’assemblée générale.

Choisir le coffre, le tablier et la motorisation

Le coffre rénovation abrite l’axe et le moteur sans exiger la dépose complète de la menuiserie. Le tablier est constitué de lames en PVC ou en aluminium : le PVC est souvent retenu pour son coût et ses qualités isolantes, tandis que l’aluminium offre une bonne rigidité et convient fréquemment aux ouvertures larges. Aucun matériau ne corrige toutefois un défaut de pose ou une mauvaise étanchéité autour du coffre.

La motorisation doit être dimensionnée selon la surface du tablier, son matériau et les recommandations du fabricant. Un moteur trop faible peut peiner, s’arrêter ou s’user plus vite ; un modèle surdimensionné ne garantit pas à lui seul un fonctionnement silencieux. Pour une ouverture courante d’environ 1,40 m de large, une valeur de 15 Nm peut être envisagée sur certains modèles, mais la hauteur et le poids du tablier comptent également. Les baies plus larges peuvent demander un couple supérieur, parfois autour de 25 Nm.

Le choix de commande dépend des habitudes d’utilisation et du câblage disponible. Un interrupteur mural filaire nécessite une liaison électrique adaptée ; une commande radio évite parfois de tirer un câble de commande, sans supprimer les besoins d’alimentation du moteur. Une motorisation solaire peut être pertinente lorsque le passage des conducteurs est difficile, sous réserve que l’exposition et la configuration soient compatibles. Pour comparer les configurations et les étapes de pose, consultez ce guide sur les normes et la pose d’un volet roulant électrique.

Réunir l’outillage et sécuriser la zone

Un chantier bien préparé limite les erreurs de fixation et les interruptions. L’outillage courant comprend un mètre ruban, un niveau à bulle, un crayon, une perceuse avec des forets adaptés au support, une visseuse, des tournevis et des chevilles choisies en fonction de la maçonnerie. Un détecteur de câbles aide à repérer les réseaux dissimulés avant le perçage. Pour une pose en hauteur, un accès stable et approprié est indispensable : une chaise ou un escabeau mal installé ne constitue pas un poste de travail sûr.

• Lire la notice du fabricant afin d’identifier les points de fixation, le sens du moteur et les raccordements prévus.
• Contrôler l’état du support et prévoir des chevilles compatibles avec la nature du mur.
• Protéger la fenêtre et le sol contre la poussière et les chocs pendant les travaux.
• Repérer les réseaux électriques avant tout perçage et interrompre l’alimentation si une intervention électrique est prévue.

Si l’opération implique une modification du circuit, une incertitude sur le câblage ou un accès difficile, le recours à un professionnel protège les occupants et évite d’endommager la menuiserie. La préparation constitue déjà une partie essentielle de l’installation : un équipement bien choisi se pose plus facilement et fonctionne dans de meilleures conditions.

Prise de mesures et choix du mode de pose du volet roulant électrique

La prise de mesures détermine si le coffre, le tablier et les coulisses s’ajusteront correctement. Une erreur de quelques millimètres peut compliquer l’assemblage, créer un frottement ou laisser un jour qui nuit à la protection contre l’air et la pluie. Claire a fait relever la largeur en haut, au milieu et en bas de son ouverture : les valeurs différaient légèrement, signe que le tableau n’était pas parfaitement d’équerre. Cette vérification lui a permis de transmettre les bonnes informations au fabricant plutôt que de se fier à une mesure unique.

Mesurer l’ouverture sans confondre les dimensions

Les règles exactes dépendent du type de pose et de la notice du modèle choisi. Pour une pose dans le tableau, on relève généralement la largeur et la hauteur à plusieurs endroits, puis on applique les déductions prescrites par le fabricant afin de prévoir le jeu nécessaire. Pour une pose en applique, il faut mesurer la zone disponible autour de la fenêtre et tenir compte de l’emprise du coffre, des coulisses et des éventuels obstacles. La dimension de la baie ne correspond donc pas toujours à celle du produit à commander.

Il est utile de noter les mesures avec leur emplacement, plutôt que de garder des chiffres isolés. Il faut préciser si la largeur a été prise entre les tableaux, entre les faces extérieures des dormants ou sur la façade. La hauteur doit aussi intégrer la position envisagée du coffre. Une photo de l’ouverture, accompagnée d’un croquis coté, aide le fournisseur ou l’installateur à repérer une contrainte visible qui ne ressort pas des chiffres.

Le mode de pose dépend de l’architecture. Sous linteau, le coffre se place dans l’embrasure et peut réduire légèrement la hauteur de passage. En applique, le volet recouvre l’ouverture depuis la façade ou parfois depuis l’intérieur ; ce choix peut préserver davantage la luminosité, mais modifie l’aspect de la façade. Une pose sous linteau inversé est envisageable selon la forme du tableau et la géométrie du coffre. Chaque configuration doit être vérifiée avec le fabricant, notamment pour l’accès au coffre et le dégagement du tablier.

Inspecter le bâti avant la fixation

Une surface friable, fissurée ou irrégulière ne fournit pas un ancrage fiable. Avant le perçage, l’installateur vérifie la solidité du support, l’aplomb des côtés et l’horizontalité de la zone où reposera le coffre. Si le tableau présente une déformation importante, des reprises peuvent être nécessaires. Il vaut mieux corriger le support que compenser en forçant sur les coulisses, car un volet contraint risque de monter de travers.

Un détecteur de câbles et de canalisations est particulièrement utile autour des fenêtres rénovées, où des conducteurs peuvent cheminer vers un interrupteur ou une prise. Le perçage doit éviter les réseaux et respecter les profondeurs recommandées. Le type de cheville dépend du matériau et de la charge ; une fixation prévue pour du béton n’est pas automatiquement adaptée à une brique creuse ou à un support bois.

Pour un projet en façade, le propriétaire doit également vérifier les règles locales et les contraintes de copropriété. L’ajout d’un coffre visible peut modifier l’apparence extérieure, même si la fenêtre elle-même reste en place. Des conseils complémentaires sur les configurations de pose sont proposés dans ce guide d’installation du volet roulant électrique.

Enfin, la commande du produit doit reprendre sans ambiguïté les dimensions finies, le côté de sortie du câble ou de la commande, la couleur, le type de tablier et le mode de fonctionnement. Une vérification croisée de la fiche de commande évite les retards dus à une configuration inversée. Une mesure documentée et un support préparé sont les meilleurs moyens de réduire les ajustements imprévus au moment de la pose.

Fixation du coffre et des coulisses : les étapes de pose

Une fois le produit reçu, il faut comparer les dimensions et la configuration du volet avec la commande avant de commencer. La notice précise l’ordre d’assemblage, les points de fixation et la position des pièces. Les éléments doivent être manipulés sans forcer sur le tablier ni sur l’axe motorisé. Pour une grande baie ou un ensemble lourd, une aide supplémentaire ou une pose professionnelle évite de tenir le coffre en équilibre pendant le marquage.

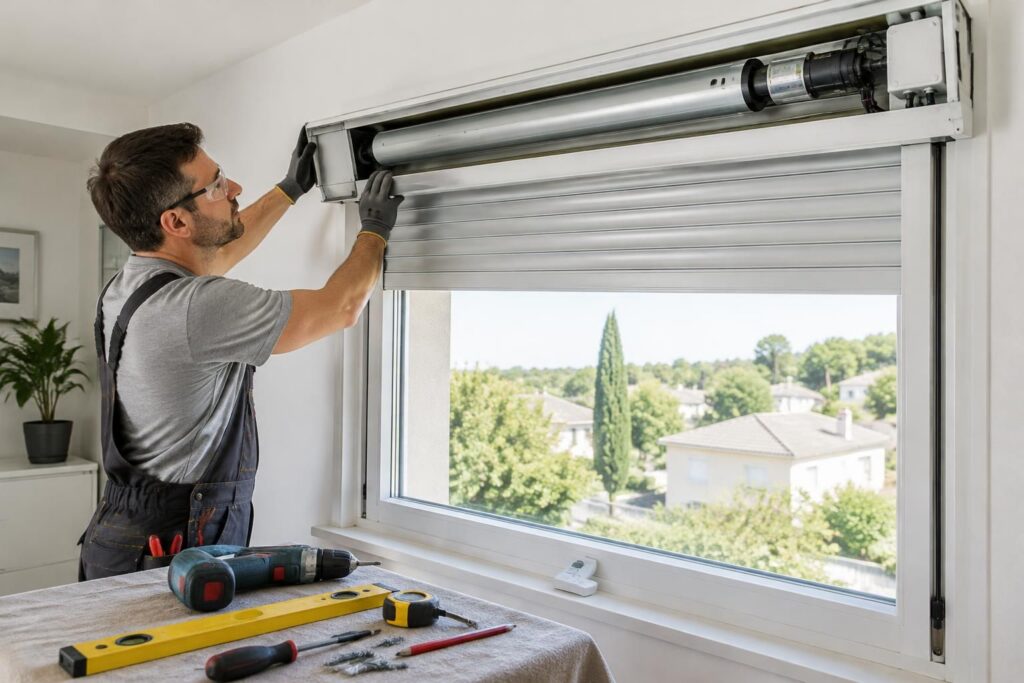

Positionner et fixer le coffre

Le coffre est présenté à son emplacement afin de vérifier son alignement et le passage prévu pour le câble. Le niveau à bulle permet de contrôler l’horizontalité ; le crayon sert à reporter les points de fixation. Avant de percer, il faut s’assurer qu’aucun câble ni tuyau ne se trouve derrière les repères. Les trous sont réalisés avec un foret adapté au matériau, puis les chevilles et les vis sont choisies en fonction du support et des indications du fabricant.

Le coffre doit être fixé sans torsion. Un serrage excessif peut déformer certaines pièces, tandis qu’un serrage insuffisant laisse l’ensemble bouger au fil des manœuvres. Dans le cas d’un mur ancien, si la matière s’effrite autour d’un trou, il ne faut pas simplement poser une cheville plus large au hasard : le support nécessite une évaluation et une solution de fixation adaptée. Cette étape est importante, car le coffre supporte les efforts liés au mouvement répété du tablier.

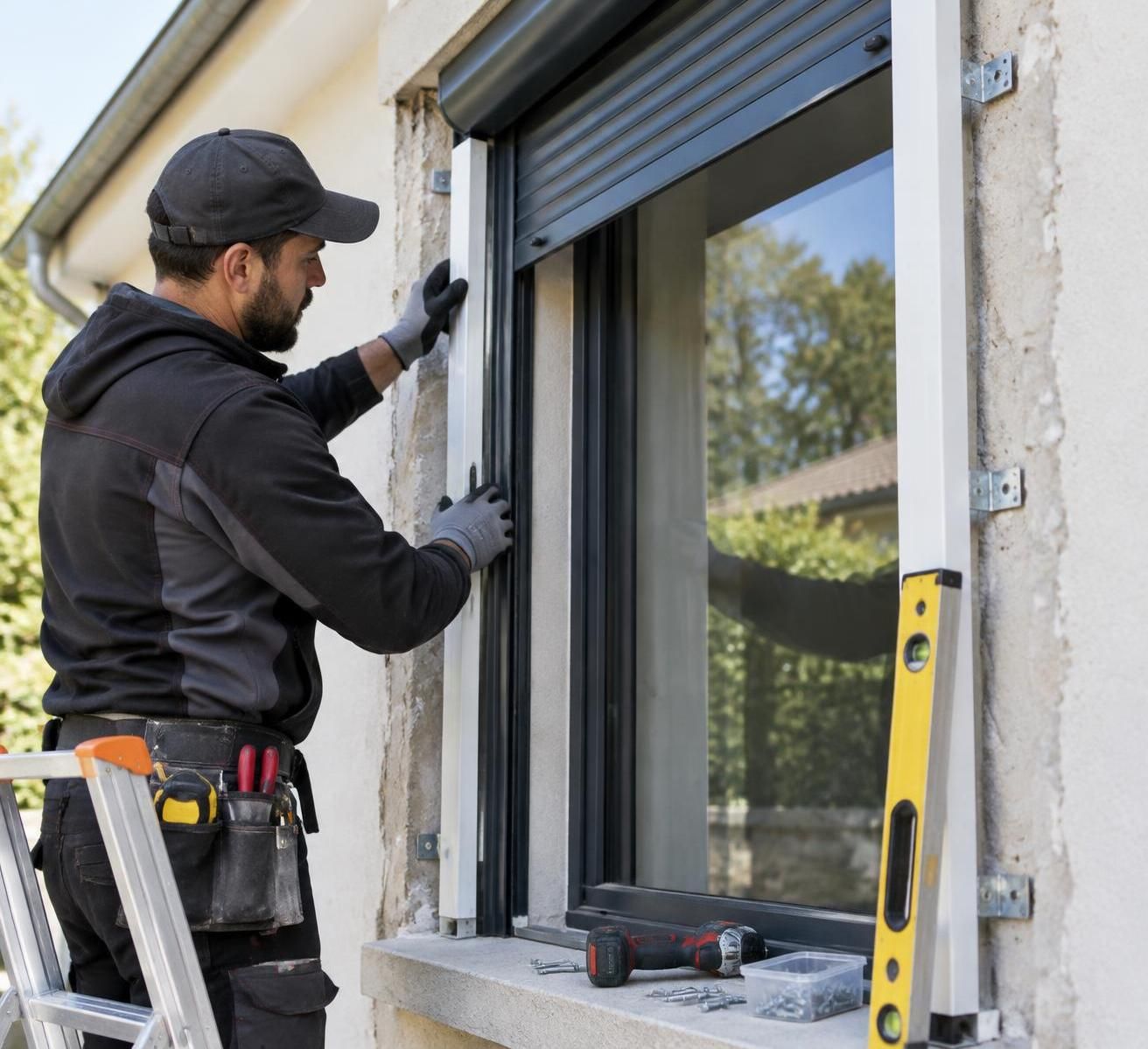

Aligner les coulisses et installer le tablier

La fixation des coulisses demande une attention particulière à l’aplomb et au parallélisme. Des rails rapprochés ou inclinés peuvent coincer les lames ; des coulisses trop écartées peuvent laisser du jeu et fragiliser le guidage. Elles sont présentées de chaque côté, contrôlées au niveau, puis fixées selon les recommandations du fabricant. Les trous d’évacuation ou dispositifs prévus pour l’écoulement ne doivent pas être obstrués par un joint ou un excès de produit d’étanchéité.

Le tablier est ensuite assemblé à l’axe selon le système fourni. Certains modèles arrivent préassemblés, tandis que d’autres demandent de relier les attaches du tablier. Il faut respecter le sens de montage et éviter de laisser les lames frotter contre une arête. Lorsque le volet comporte des verrous ou des butées, leur position influence le fonctionnement et ne doit pas être modifiée sans suivre la notice.

Dans l’exemple de Claire, un premier contrôle à blanc a révélé qu’une coulisse reposait sur une zone de crépi irrégulière. Plutôt que de la contraindre en serrant les vis, l’installateur a corrigé l’appui pour retrouver un alignement régulier. Ce détail a évité un bruit récurrent et un effort excessif sur le moteur. Une pose visuellement droite ne suffit pas : le tablier doit pouvoir circuler librement sur toute sa course.

Contrôler la stabilité et l’étanchéité

Après la fixation, les points d’ancrage sont inspectés et les garnitures sont mises en place conformément à la notice. L’étanchéité autour du coffre doit limiter les infiltrations sans bloquer les parties mobiles ni masquer une ouverture technique nécessaire à l’entretien. Les produits utilisés doivent être compatibles avec les matériaux et le support. Un joint appliqué au mauvais endroit peut empêcher le démontage futur du coffre ou retenir l’humidité.

Une pose en façade doit aussi tenir compte de l’exposition au vent. La résistance dépend du modèle, des dimensions, de la qualité des ancrages et de la configuration du bâtiment. Il ne faut pas extrapoler une classe de résistance annoncée pour un produit à toutes les ouvertures : la fiche technique doit correspondre au volet effectivement installé. Les informations sur les différentes méthodes de pose figurent également dans ces conseils d’installation de volets roulants.

Avant le raccordement, le volet doit être mécaniquement stable, bien guidé et débarrassé des protections d’emballage. Ces contrôles réduisent le risque de coincement lors des premiers essais et évitent de solliciter la motorisation pour compenser un défaut de pose.

Raccordement électrique, sécurité et réglage des fins de course

Le raccordement électrique est une intervention à traiter avec prudence, car une erreur peut provoquer une électrisation, un court-circuit ou endommager le moteur. Il faut couper le circuit concerné au tableau et vérifier l’absence de tension avec un appareil approprié avant de toucher aux conducteurs. Un interrupteur mural ne constitue pas à lui seul une protection contre le risque électrique. Si le circuit est inconnu, si les conducteurs sont détériorés ou si le tableau présente une anomalie, un électricien doit intervenir.

Vérifier le circuit et respecter la notice

La NF C 15-100 encadre les installations électriques des logements, mais le branchement exact dépend du moteur et de son mode de commande. Certains moteurs filaires disposent de conducteurs distincts pour la montée et la descente ; d’autres équipements radio ont un schéma différent. Il faut suivre le document du fabricant, identifier les conducteurs sans supposition et employer des connexions adaptées à l’usage. On ne doit jamais se fier uniquement à la couleur d’un fil dans une installation ancienne ou modifiée.

La protection du circuit, la section des conducteurs et le dispositif différentiel doivent être compatibles avec l’installation et les prescriptions applicables. La mise à la terre est réalisée lorsque l’équipement et son schéma l’exigent ; certains moteurs de classe II ne comportent pas de conducteur de protection. Il est donc inexact de raccorder systématiquement un fil de terre au moteur sans vérifier sa conception. L’objectif est une installation conforme, pas l’ajout d’un raccordement non prévu.

Le câble ne doit pas être pincé par le coffre ni toucher une arête coupante. Les connexions doivent être enfermées dans les boîtes ou espaces prévus, et l’accès à une éventuelle commande doit rester conforme à la notice. Pour mieux comprendre l’intégration des équipements au circuit domestique, ce guide sur l’organisation de l’installation électrique d’une maison apporte des repères utiles.

Tester le mouvement avant de régler les arrêts

Une fois les connexions vérifiées et les protections remises en service, la commande est testée par impulsions courtes. Le tablier doit monter et descendre sans bruit inhabituel, sans point dur et sans déplacement oblique. Si le sens de marche ne correspond pas à la commande ou si le volet s’arrête immédiatement, il faut couper l’alimentation et reprendre le diagnostic à partir du schéma du fabricant. Il ne faut pas multiplier les essais en maintenant le moteur en contrainte.

Le réglage des fins de course définit les positions d’arrêt haute et basse. Sur certains moteurs, les réglages se font par boutons ou vis situés sur la tête moteur ; sur d’autres, ils sont électroniques et nécessitent une séquence de programmation. La méthode varie selon le modèle, d’où l’importance de la notice. Les butées ne doivent pas faire forcer le tablier contre le coffre ou le sol : un arrêt mal réglé peut user les attaches et fatiguer le mécanisme.

Après le réglage, plusieurs cycles complets permettent d’observer la régularité du mouvement. Il faut vérifier que la lame finale ne heurte pas le seuil, que le volet s’arrête sans claquement et que la commande répond correctement. Dans le cas d’une commande radio ou domotique, l’appairage doit être effectué selon la procédure du constructeur, puis testé depuis les commandes prévues.

En cas de doute sur un raccordement, une protection ou une anomalie du tableau, l’installation doit rester hors tension jusqu’au contrôle d’un professionnel. La sécurité électrique repose sur le bon circuit, des connexions appropriées et des essais réalisés sans contourner les protections.

Prix, entretien et erreurs à éviter après l’installation

Pour un volet roulant électrique posé en rénovation, un budget indicatif de 400 à 900 euros, fourniture et main-d’œuvre comprises, peut servir de première estimation. Le prix varie selon les dimensions, le matériau, le type de coffre, la motorisation, l’accès au chantier et la nécessité de créer ou d’adapter une alimentation. Une pose simple sur un support sain ne se compare pas à une intervention nécessitant des reprises de maçonnerie ou une modification électrique.

Élément à comparer	Repère indicatif	Point à vérifier
Volet fourni et posé	Environ 400 à 900 €	Dimensions, matériau, accès et travaux annexes
Couple du moteur	Autour de 15 Nm pour certains modèles courants ; davantage pour les grandes baies	Poids du tablier et préconisations du fabricant
Durée de vie du moteur	Souvent annoncée entre 5 et 10 ans	Fréquence d’usage, entretien et conditions d’utilisation
Garantie constructeur	Généralement de 2 à 5 ans	Conditions de pose et exclusions éventuelles
Tablier aluminium	Résistance mécanique appréciée	Performances thermiques et classe au vent du produit choisi

Ces valeurs sont des repères, non un tarif universel. Un devis utile distingue le matériel, la dépose éventuelle, la pose, les adaptations électriques et les finitions. Il précise aussi les dimensions retenues, la marque ou la gamme du moteur et les conditions de garantie. Si plusieurs fenêtres sont équipées, demander un chiffrage détaillé permet de comprendre les économies éventuelles sur le déplacement ou la main-d’œuvre.

Éviter les défauts qui réduisent la durée de vie

Le mauvais dimensionnement du moteur est une erreur fréquente. Un moteur trop sollicité peut devenir bruyant, chauffer ou s’arrêter en cours de manœuvre. Une prise de mesures inexacte peut, de son côté, entraîner un coffre mal ajusté ou des coulisses qui contraignent le tablier. Enfin, une fixation insuffisante augmente le risque de mouvement sous l’effet du vent et des cycles répétés.

Une autre erreur consiste à considérer le raccordement comme une simple jonction de fils. Un branchement non conforme peut compromettre la sécurité des occupants et la garantie du matériel. Il faut aussi éviter de percer sans repérer les réseaux, de supprimer une butée prévue par le fabricant ou de forcer sur un tablier qui se bloque. Lorsque le volet refuse de bouger, couper l’alimentation et rechercher une cause mécanique ou électrique est préférable à des commandes répétées.

Prévoir un entretien simple et régulier

Le nettoyage du tablier et des coulisses avec un chiffon doux aide à éliminer poussières et dépôts. Les produits abrasifs et les lubrifiants non recommandés peuvent détériorer les surfaces ou retenir les saletés ; il faut utiliser uniquement les produits compatibles indiqués par le fabricant. Un contrôle périodique permet également de repérer une vis desserrée, une lame abîmée ou un bruit nouveau avant que le problème ne s’aggrave.

Le moteur ne nécessite pas toujours une intervention annuelle de l’utilisateur. Il est préférable de ne pas ouvrir le coffre ni manipuler ses connexions sous tension. Si le volet ralentit, s’arrête en haut ou ne répond plus, la cause peut venir des fins de course, de la commande, d’une obstruction ou du moteur. Ce guide de diagnostic d’un volet roulant bloqué aide à reconnaître les symptômes, sans remplacer une intervention lorsque le défaut touche au câblage ou au mécanisme interne.

Les aides à la rénovation ne sont pas automatiques pour le remplacement d’un volet : leur disponibilité dépend du dispositif, des critères en vigueur et des caractéristiques du produit et du logement. Il faut vérifier les conditions avant de signer le devis plutôt que de déduire l’éligibilité d’une performance annoncée. Au quotidien, un volet durable résulte surtout d’une pose adaptée au bâti, d’un branchement conforme et d’un entretien qui respecte les prescriptions du fabricant.
