Plan électrique maison pdf : guide complet pour bien démarrer

Comprendre les différents types de plans électriques maison en PDF pour un démarrage efficace

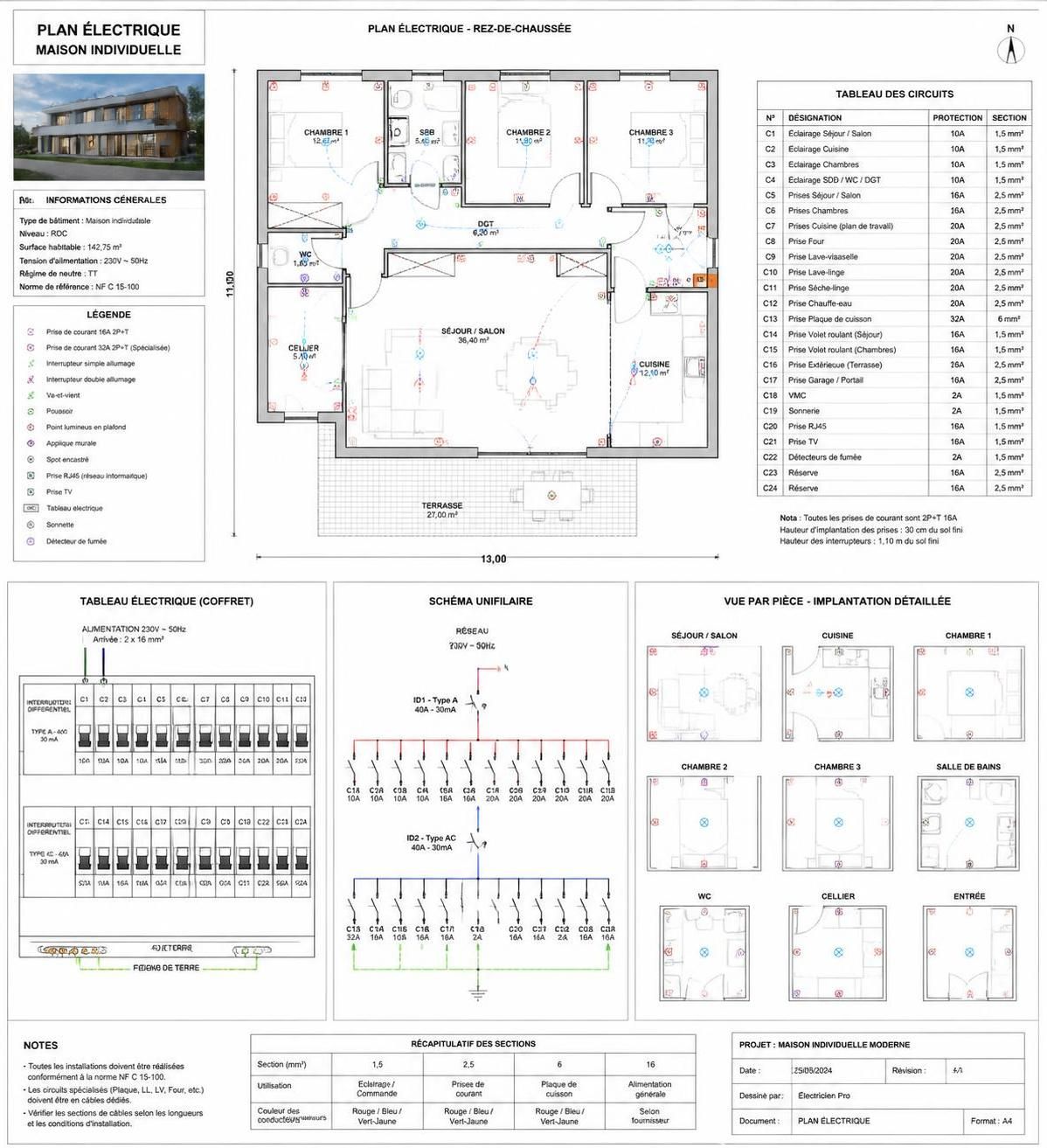

Un plan électrique maison en PDF est bien plus qu’un simple document : c’est la clé pour une installation réussie et conforme aux normes actuelles. Avant d’entamer un projet de rénovation ou de construction, saisir les nuances entre les différents types de schémas est indispensable. Cela évite bien des erreurs, des retards et des surcoûts, surtout lorsque vient l’heure du passage au contrôle CONSUEL.

Un schéma électrique en PDF doit traduire clairement les circuits, les appareillages et les protections présentes dans une habitation. On distingue notamment :

• Le schéma unifilaire : il représente les circuits depuis le tableau électrique sous forme de lignes uniques. Chaque ligne donne des informations essentielles telles que la section des câbles, le calibre des disjoncteurs, et la destination des circuits.
• Le schéma architectural : positionne sur le plan de la maison l’emplacement précis des prises, interrupteurs, et points lumineux. Ce document sert de guide concrètement lors du passage des gaines et pose des équipements.
• Le schéma multifilaire : plus détaillé, il illustre les connexions entre fils et appareillages. Utile surtout pour des interventions techniques ou domotiques avancées.
• Le schéma développé : il trace précisément toutes les liaisons, fil par fil, notamment dans les cas où la complexité de l’installation le nécessite.

Pour un particulier ou un propriétaire qui souhaite préparer un projet clair et efficace, l’association d’un schéma architectural et d’un schéma unifilaire en PDF est souvent suffisante. Ces documents permettent d’avoir une vision complète et accessible, tant pour les artisans que pour les techniciens du consuel.

Le choix d’un modèle PDF adapté est crucial, car un schéma ambigu ou incomplet complique nettement l’organisation du chantier, le câblage et ultérieurement la maintenance. Pour apprendre davantage et visualiser des exemples concrets, il est conseillé de consulter des ressources spécialisées comme un guide complet sur le schéma électrique maison.

En gardant à l’esprit cette diversité, chaque étape du projet sera mieux maîtrisée, limitant les erreurs provoquant des retards coûteux. Un schéma simple, clair et conforme aux exigences de 2026 vous accompagnera tout au long du démarrage de votre installation électrique.

Respecter la norme NF C 15-100 : élément fondamental du plan électrique maison PDF

La norme électrique incontournable en France comme en 2026 est la NF C 15-100. Toute installation électrique, qu’elle soit neuve ou rénovée, doit la respecter pour garantir la sécurité électrique et le bon fonctionnement des équipements.

Cette norme détaille entre autres :

• La répartition exacte des circuits et leur regroupement sous des interrupteurs différentiels de 30 mA, essentiels pour la protection contre les électrocutions.
• Les calibres des disjoncteurs adaptés aux sections des câbles, afin d’éviter tout risque d’incendie lié à un sous-dimensionnement.
• L’obligation de circuits spécialisés pour certains appareils (four, plaques de cuisson, lave-linge…), avec des protections dédiées correspondant.
• La limitation du nombre maximal de points par circuit (par exemple, jusqu’à 8 prises sur un circuit 16 A 2,5 mm²)
• Les volumes de protection dans les pièces humides comme la salle de bain, avec des contraintes spécifiques pour les prises et équipements.

L’intégration de ces principes se matérialise concrètement dans un plan électrique maison en PDF bien conçu. Le plan doit clairement référencer chaque circuit, sa protection, sa destination et la section du câble utilisée. Cela facilite la validation par le consuel et évite les interventions complémentaires qui retardent la mise en service.

Voici un exemple simplifié extrait d’un tableau électrique conforme :

Circuit	Disjoncteur & Protection	Section du câble	Destination	Remarques
PC1	Disj. 16 A + Diff. 30 mA type AC	3 x 1,5 mm²	Prises séjour	Max 8 prises, prises courantes
LL	Disj. 20 A + Diff. 30 mA type A	3 x 2,5 mm²	Lave-linge	Circuit spécialisé
CH1	Disj. 10 A + Diff. 30 mA type AC	3 x 1,5 mm²	Eclairage chambres	Max 8 points lumineux plafonniers

Cette organisation, conforme à la norme, est un élément clé pour toute installation domestique fiable et sécurisée. Pour approfondir ces règles, on conseille de visiter un dossier complet sur la norme NF C 15-100, qui détaille les exigences techniques et les évolutions récentes.

En résumé, respecter cette norme dans son schéma installation électrique en PDF est le fondement de toute démarche sérieuse et sécuritaire.

Choisir et personnaliser un modèle PDF pour son plan électrique maison

Avec la multitude de modèles gratuits ou payants disponibles en ligne, bien choisir son schéma électrique PDF peut devenir un casse-tête. L’objectif est d’avoir un fichier facile à lire, suffisamment complet pour être conforme aux normes, mais aussi adaptable à votre logement spécifique.

Voici quelques critères indispensables pour faire le bon choix :

• Clarté et lisibilité : un document aéré, avec une taille de police suffisante, et une utilisation judicieuse des couleurs ou codes pour différencier les circuits.
• Respect des normes : présence explicite des circuits spécialisés, sections des câbles, types d’interrupteurs différentiels, et repérage clair des protections.
• Adaptabilité : possibilité d’annoter ou modifier le plan facilement, notamment en fonction des évolutions du projet ou des contraintes du logement.
• Format pratique : facilement imprimable, partageable par mail, et compatible avec les outils de dessin standards ou logiciels spécifiques comme QElectroTech.

Un bon exemple est fourni par des sites spécialisés où il est possible de télécharger des modèles ou d’accéder à des guides comme des schémas type prêts à l’usage. Ces ressources sont intéressantes pour les débutants comme pour les professionnels souhaitant gagner du temps.

Personnaliser son modèle nécessite ensuite un recensement précis des éléments du logement :

1. Lister toutes les pièces et usages électriques (prises, éclairage, électroménager, volets roulants).
2. Définir les circuits nécessaires selon la puissance et la sécurité.
3. Équilibrer les circuits entre les rangées d’interrupteurs différentiels pour éviter les surcharges.
4. Numéroter les circuits sur le schéma unifilaire et les faire correspondre aux points sur le schéma architectural.
5. Ajouter légende, commentaires et dates de création pour assurer une traçabilité du plan électrique.

Ce processus demande une rigueur particulière mais facilite grandement la communication avec l’électricien et garantit un chantier maîtrisé, conforme et sécurisé.

Les étapes clés pour réussir l’élaboration de votre plan électrique maison en PDF

Passer du rêve d’une installation électrique sur mesure au plan concret nécessite de suivre un processus méthodique. Voici les étapes essentielles pour démarrer correctement :

• État des lieux : recensez soigneusement l’existant, surtout en rénovation. Identifiez ce qui est conservé, rénové ou créé.
• Conception pièce par pièce : pour chaque pièce, listez précisément les usages et les besoins : nombre de prises, points lumineux, équipements spécifiques.
• Calcul des circuits : en fonction des puissances et des usages, déterminez les calibres de disjoncteurs et sections de câbles adaptés, conformément à la norme.
• Élaboration du schéma unifilaire : définissez la répartition des circuits au tableau électrique, sous les différents interrupteurs différentiels.
• Mise en forme PDF : utilisez un logiciel ou un modèle adapté pour créer un fichier clair, ordonné et facilement exploitable par tous les intervenants.
• Finalisation : complétez avec une légende des symboles normalisés (CEI 60617), une liste des réserves ou extensions possibles, et une date de version.

Cette démarche assure un suivi rigoureux, nécessaire à la conformité et à la sécurité. En situation de rénovation, elle permet aussi de négocier plus sereinement avec les artisans et facilite le passage du contrôle du consuel.

À noter : certains aménagements nécessitent une attention toute particulière, comme le câblage dans les pièces humides ou la préparation des circuits dédiés à la cuisine. Ces secteurs contiennent du matériel sensible et suivent des règles spécifiques, que l’on retrouve dans la documentation détaillée sur les normes électriques en 2026.

Respecter les étapes et anticiper ces spécificités contribue significativement à limiter les erreurs et les modifications coûteuses en fin de chantier.

Exploiter et mettre à jour son plan électrique maison en PDF pour une sécurité et une maintenance durable

Une fois le plan électrique maison en PDF établi, l’étape suivante est son exploitation régulière. Ce document doit ménager un équilibre entre lisibilité, accessibilité et mise à jour.

Un plan rigoureusement tenu à jour permet :

• Un dépannage rapide : repérer facilement les protections et points d’alimentation évite de longues recherches en cas de panne.
• L’ajout de nouveaux circuits : anticiper les extensions, comme une borne de recharge pour véhicule électrique ou de la domotique, simplifie les interventions futures.
• Une meilleure communication : partager le schéma clair avec un électricien ou un diagnostiqueur facilite les diagnostics et la conformité.
• Une traçabilité officielle : lors de la vente ou mise en location, un plan électrique bien tenu valorise le bien et rassure les futurs occupants.

Pour s’assurer que le schéma PDF reste utile dans le temps, il faut adopter ces bonnes pratiques :

1. Imprimer une copie papier et la ranger à proximité du tableau électrique, dans un endroit accessible.
2. Annoter chaque modification dès qu’elle intervient, avec une date.
3. Reproduire toutes les annotations dans la version numérique, pour générer une nouvelle version datée.
4. Informer tous les utilisateurs du bien de l’existence et de l’emplacement du plan.

La sécurité électrique est un enjeu constant où un bon plan joue un rôle préventif essentiel. Un propriétaire bien informé évite les erreurs fréquentes, notamment dans les pièces sensibles comme la cuisine ou la salle de bains, où le câblage doit impérativement respecter la norme.

Un grand nombre d’informations complémentaires sur la maintenance et la rénovation électrique est également disponible sur une plateforme experte dédiée aux rénovations électriques.
