Schéma de va-et-vient pour 2 lampes : branchement et fonctionnement

Schéma électrique d’un va-et-vient pour deux lampes indépendantes

Un double va-et-vient permet de commander deux lampes ou deux groupes de luminaires depuis deux emplacements. Dans un séjour, par exemple, un premier bouton peut piloter le plafonnier et le second une rangée d’appliques. Chaque éclairage conserve sa commande propre, tout en restant actionnable depuis l’entrée et depuis l’autre côté de la pièce.

Le montage se compose de deux mécanismes doubles, ou de deux ensembles d’interrupteurs va-et-vient placés dans des boîtiers adaptés. À l’intérieur de chaque mécanisme, chaque commande possède une borne commune et deux bornes de navettes. Il faut donc prévoir deux circuits de commande distincts, avec quatre navettes au total entre les deux points de commande, ainsi qu’un retour lampe pour chacun des éclairages.

Comprendre les conducteurs du double va-et-vient

Sur le premier appareil, la phase alimente la borne commune du premier mécanisme et celle du second. Un pont de phase peut relier ces deux bornes communes, à condition que le fabricant autorise ce raccordement et que les bornes acceptent la section et le nombre de conducteurs prévus. Les navettes de chaque commande relient ensuite les bornes correspondantes des deux mécanismes.

Sur le second appareil, les bornes communes reçoivent les deux retours lampe : l’un part vers le premier luminaire, l’autre vers le deuxième. Le neutre et le conducteur de protection rejoignent directement les points lumineux depuis le circuit d’éclairage ; ils ne sont pas commutés par les interrupteurs. Le principe reste identique si chaque sortie alimente plusieurs luminaires raccordés en parallèle.

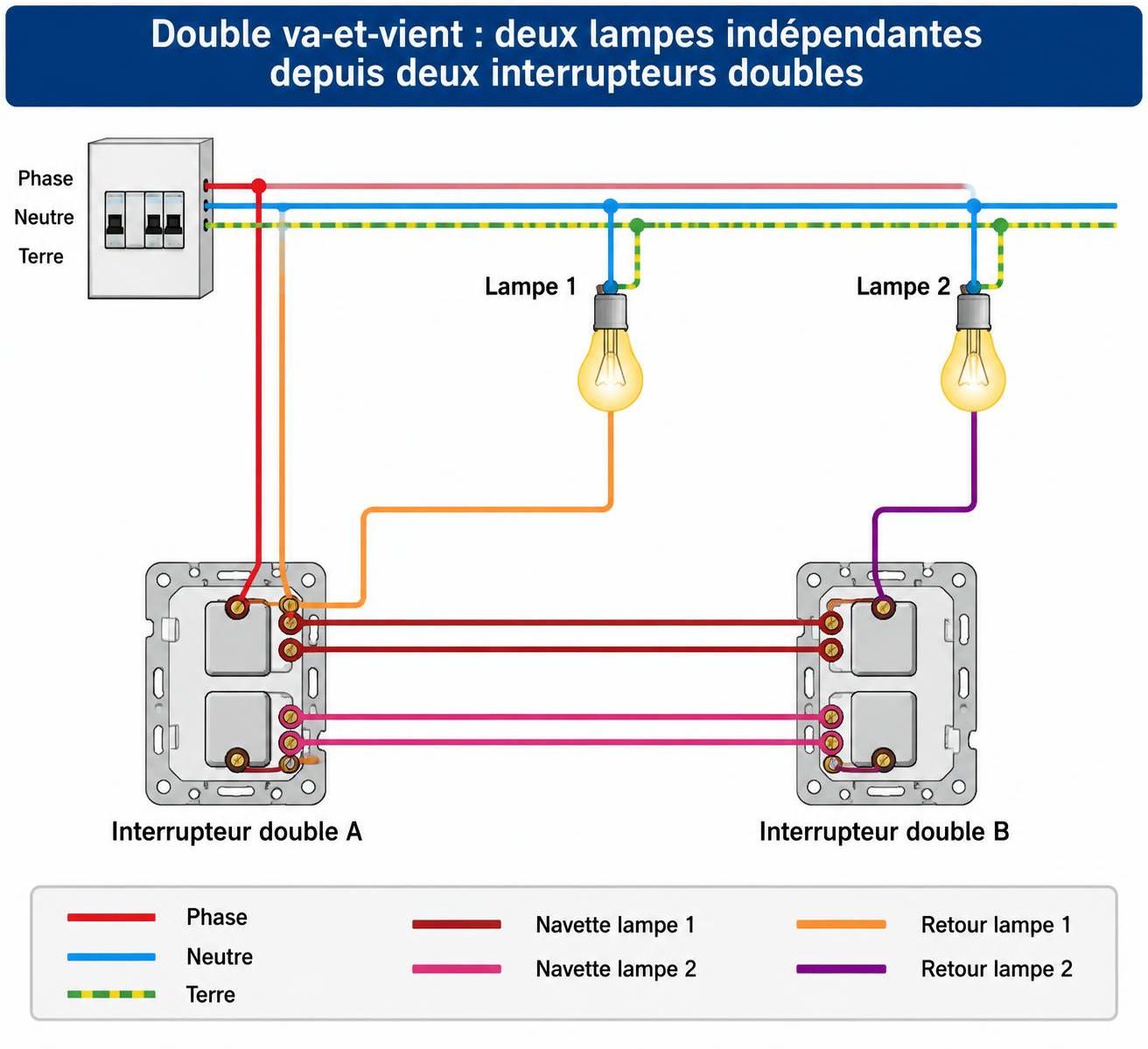

Un schéma de double va-et-vient pour deux lampes aide à visualiser ces liaisons avant d’établir le plan réel du logement. Il faut toutefois vérifier les repères inscrits sur les mécanismes : les bornes communes peuvent être marquées L, C ou autrement selon la gamme.

Deux lampes séparées ou un éclairage groupé

Le choix dépend de l’usage souhaité. Dans une chambre, une commande peut allumer le plafonnier et l’autre les liseuses murales ; dans une cuisine, on peut distinguer l’éclairage général de celui d’un coin repas. Si les luminaires doivent toujours fonctionner ensemble, un seul circuit va-et-vient peut alimenter plusieurs points lumineux en parallèle, sous réserve du respect des règles applicables au circuit.

Le double va-et-vient ne signifie donc pas nécessairement deux ampoules isolées : il fournit deux commandes indépendantes. Avant le branchement, le propriétaire peut noter sur le plan « plafonnier » et « appliques », puis reporter ces repères dans les boîtes. Cette précaution rend l’entretien plus simple et évite de chercher quel retour lampe correspond à quel bouton après la pose des plaques.

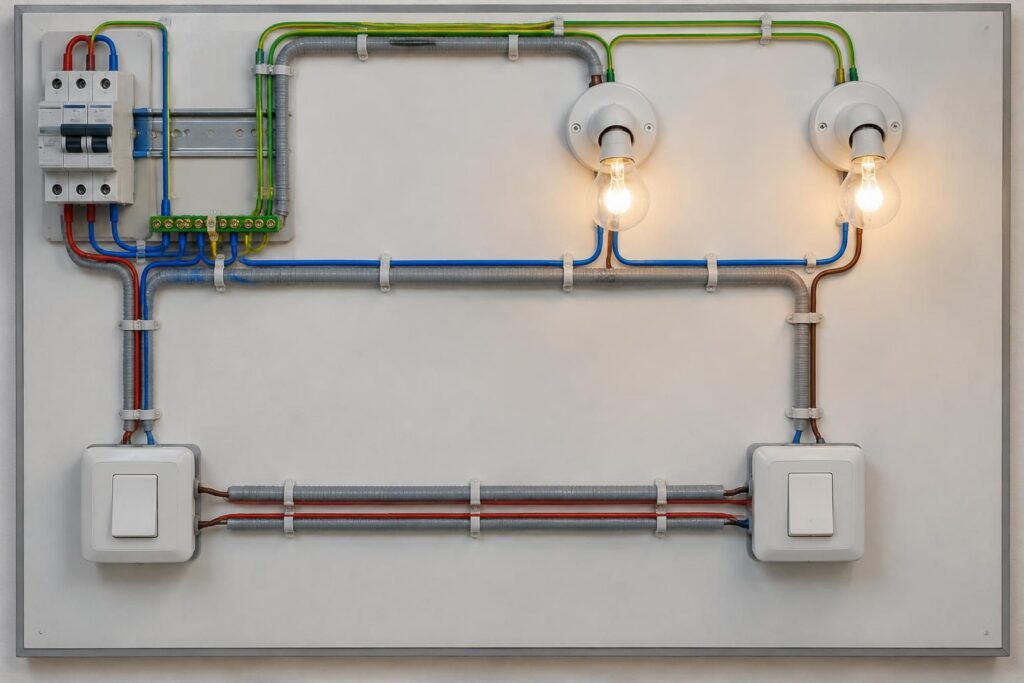

Pour visualiser le principe des deux commandes séparées, un plan de câblage d’un double va-et-vient peut compléter le schéma développé. L’idée essentielle est de conserver deux circuits cohérents, du mécanisme jusqu’au luminaire, sans mélanger leurs navettes ni leurs retours.

Branchement des interrupteurs va-et-vient : phase, navettes et retours lampe

Le fonctionnement repose sur un inverseur dans chaque commande. Une borne commune se relie alternativement à l’une ou l’autre des deux navettes. Quand les deux interrupteurs d’un même circuit sélectionnent un chemin compatible, le courant peut atteindre le retour lampe et l’éclairage s’allume. En actionnant l’un des deux, le chemin change et l’état de la lampe bascule.

Dans un montage double, cette logique se répète deux fois, sans que les commandes aient besoin d’être actionnées ensemble. Si l’utilisateur allume les appliques à l’entrée, il peut ensuite les éteindre depuis le second point même si le plafonnier a été commandé entre-temps. Chaque mécanisme agit uniquement sur le circuit qui lui est attribué.

Repérer les bornes avant le raccordement

Les inscriptions figurant sur l’appareillage priment sur l’apparence des bornes. La borne commune porte souvent un L ou un C, tandis que les navettes sont indiquées par des chiffres ou des flèches. Les deux navettes d’une même commande sont interchangeables entre elles pour le fonctionnement, mais un repérage constant facilite le dépannage.

Les couleurs usuelles permettent de mieux suivre les fils, sans remplacer leur identification réelle. Le bleu est réservé au neutre et le vert-jaune au conducteur de protection ; la phase et les retours sont repérés avec d’autres couleurs, choisies selon les conducteurs disponibles et les règles de l’installation. Dans une rénovation ancienne, les couleurs peuvent ne pas correspondre aux conventions actuelles : il ne faut jamais conclure à la fonction d’un fil sur sa seule couleur.

Pour chaque bouton, la méthode de lecture est la même : repérer sa borne commune, suivre ses deux navettes jusqu’au second interrupteur, puis identifier le retour qui repart vers le luminaire. Un schéma de branchement du va-et-vient peut servir de support, mais il doit être adapté au câblage et aux bornes du matériel réellement posé.

Une séquence de contrôle avant la mise en service

Un scénario concret permet de contrôler le principe : dans une pièce, le premier interrupteur double est près de la porte et le second près d’un passage vers le couloir. Le premier bouton commande le plafonnier, le second les appliques. Avant fermeture des boîtiers, les conducteurs doivent être identifiés et les connexions contrôlées, notamment les navettes et les deux retours.

Le contrôle fonctionnel ne se limite pas à vérifier que chaque lampe s’allume une fois. Pour chaque circuit, il faut essayer les quatre configurations possibles des deux interrupteurs : quelle que soit la position initiale, l’action sur l’un ou l’autre doit changer l’état de la lampe. Si une lampe ne fonctionne que dans une configuration, une navette peut être interrompue ou la phase, le retour ou une navette peut se trouver sur une mauvaise borne.

Un mauvais raccordement peut aussi laisser un luminaire sous tension alors qu’il paraît éteint, notamment si la coupure ne porte pas sur la phase. Un guide de branchement des interrupteurs va-et-vient aide à comparer les repères, mais un doute sur l’identification des conducteurs justifie l’intervention d’un électricien.

Préparer un circuit électrique sûr et conforme pour deux lampes

Avant de modifier un circuit d’éclairage, il faut examiner l’installation existante : tableau, dispositif de protection, état des conducteurs, boîtes et mise à la terre. Un va-et-vient ajouté dans un logement ancien ne se résume pas au remplacement d’un interrupteur. Les gaines peuvent être encombrées, les fils fragilisés ou les couleurs non conformes aux usages actuels, ce qui rend le repérage incertain.

Les règles de la NF C 15-100 encadrent notamment les circuits d’éclairage, leurs conducteurs et leurs protections. La section couramment utilisée pour un circuit d’éclairage résidentiel est de 1,5 mm² cuivre, avec une protection adaptée au circuit et aux prescriptions en vigueur. Le nombre de points lumineux par circuit doit également être vérifié ; ajouter un deuxième retour ne dispense pas de contrôler la capacité disponible.

La sécurité avant toute intervention

Une opération sur une installation fixe commence par la coupure et la consignation appropriées du circuit, puis par la vérification d’absence de tension avec un appareil adapté. Un interrupteur sur « arrêt » ne constitue pas une mise hors tension. De même, se fier à un détecteur sans contact ou à la position d’un disjoncteur ne remplace pas une vérification conçue pour confirmer l’absence de tension.

La phase doit être interrompue par la commande, tandis que le neutre et le conducteur de protection suivent leur chemin jusqu’aux luminaires selon les règles applicables. La terre doit être raccordée au luminaire lorsqu’il est prévu pour en recevoir une ; les appareils de classe II, eux, sont conçus avec une isolation spécifique. Il faut respecter les caractéristiques du matériel, les instructions du fabricant et le type de boîte utilisé.

Une intervention est à confier à un professionnel si le tableau est ancien, si le conducteur de protection manque, si les fils sont détériorés ou si l’identification des conducteurs nécessite des mesures sous tension. Ce type de mesure expose à un risque sérieux et ne doit pas être présenté comme une étape ordinaire de bricolage. La sécurité prime sur le souhait de terminer rapidement le branchement.

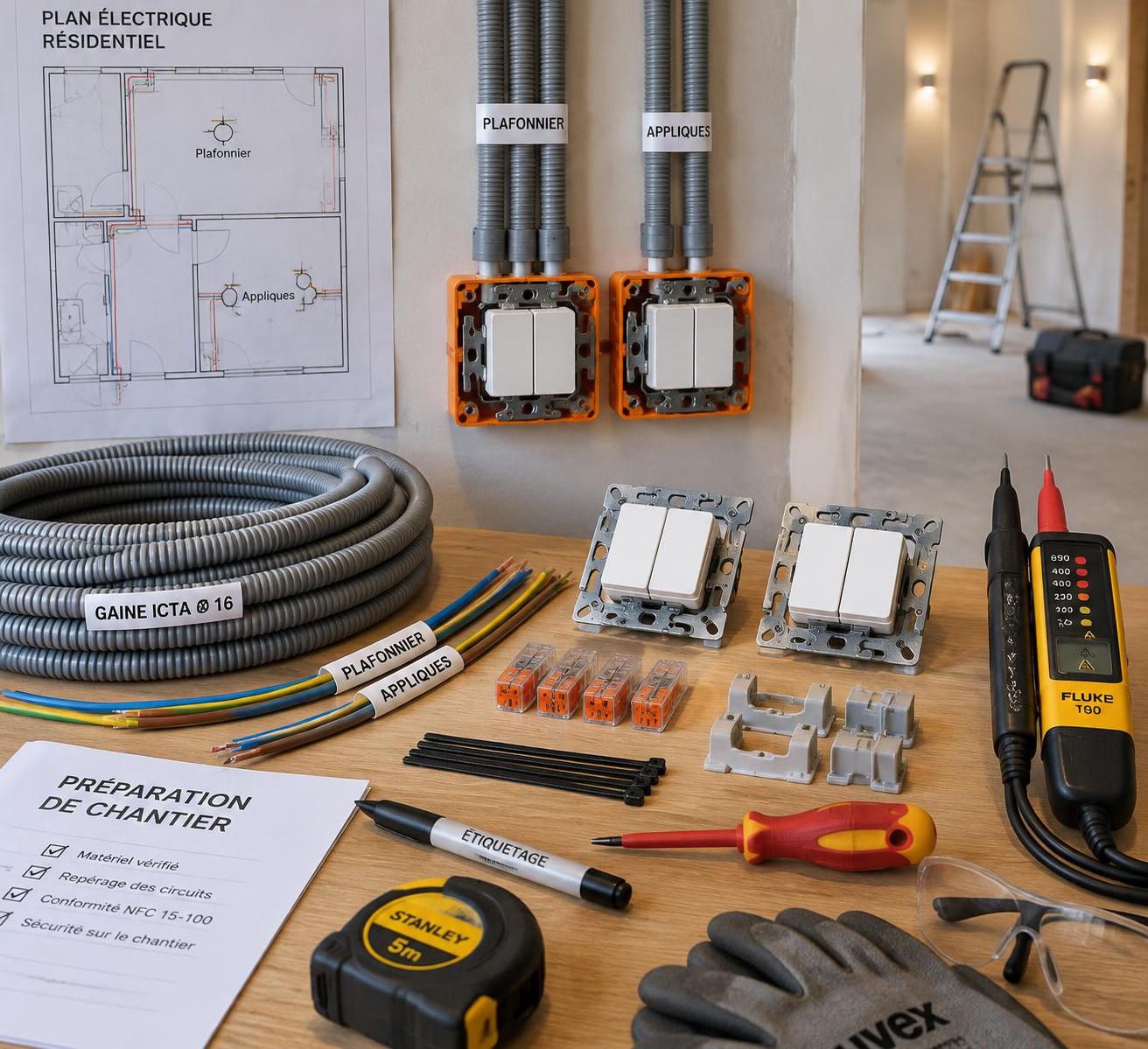

Matériel et repérage pour un montage lisible

Le matériel se choisit en fonction du support et de la gamme d’appareillage : deux commandes va-et-vient par point de contrôle, boîtes adaptées, conducteurs de section appropriée, gaines en bon état et connecteurs compatibles. Les bornes doivent accepter le type de conducteur employé, qu’il soit rigide ou prévu pour une connexion spécifique. Un fil dénudé trop long peut laisser une partie conductrice exposée ; trop court, il peut être mal maintenu.

• Repérer les deux circuits avec des étiquettes temporaires : par exemple « plafonnier » et « appliques ».
• Identifier chaque borne commune sur les mécanismes à partir de leur marquage ou de la documentation fabricant.
• Conserver la continuité des navettes entre les deux interrupteurs pour chaque commande.
• Contrôler les connexions et l’absence de cuivre visible hors des bornes, sans tirer brutalement sur les conducteurs.
• Vérifier la protection au tableau et l’état général du circuit avant sa remise en service.

Un schéma unifilaire ou un croquis daté, conservé avec les documents du logement, facilite les interventions futures. Il peut indiquer les deux commandes, les luminaires associés, le passage des gaines et les repères retenus. Cette documentation est particulièrement utile dans une maison où plusieurs modifications ont été réalisées au fil des années.

Le choix du matériel et la qualité du repérage sont aussi importants que le schéma théorique : un circuit bien documenté se contrôle et se dépanne plus facilement.

Schéma de deux lampes : erreurs de câblage et dépannage du va-et-vient

Les défauts d’un va-et-vient apparaissent souvent après une rénovation, le remplacement d’un mécanisme ou le déplacement d’un luminaire. Un symptôme précis est utile, mais il ne permet pas à lui seul d’affirmer quelle borne est en cause. Il faut comparer le comportement des deux lampes et noter si le problème concerne les deux commandes ou une seule.

Si les deux lampes sont éteintes, l’origine peut se trouver dans l’alimentation commune, la protection, un raccordement partagé ou un conducteur interrompu. Si une seule lampe ne répond plus, le défaut se situe plus vraisemblablement dans son circuit propre : retour lampe, navette, mécanisme, raccord au luminaire ou source lumineuse. Un driver LED défaillant peut également donner l’impression d’une panne de câblage.

Symptômes courants et pistes de vérification

Symptôme observé	Cause possible	Point de contrôle
Une lampe ne s’allume que dans une configuration	Navette interrompue, desserrée ou mal raccordée ; conducteur sur une mauvaise borne	Repérage des bornes communes et continuité du circuit, hors tension
Une lampe ne fonctionne jamais, l’autre marche	Défaut local au retour lampe, au mécanisme ou au luminaire	Contrôle du raccordement de la branche concernée et vérification de la source
Le disjoncteur déclenche après une manœuvre	Erreur de raccordement, conducteur endommagé ou contact entre conducteurs	Ne pas réarmer à répétition ; faire contrôler le circuit
Une LED luit faiblement à l’arrêt	Compatibilité de la lampe, interrupteur lumineux ou couplage entre conducteurs	Vérifier les prescriptions du fabricant et la commande de phase

La bonne méthode consiste à ne pas déplacer plusieurs fils au hasard. Si les conducteurs ont été débranchés, leur repérage doit être rétabli à partir du schéma et des marquages ; le circuit doit rester hors tension pendant les vérifications de continuité. Une lampe qui s’allume parfois n’est pas forcément le signe d’un défaut bénin : une connexion instable peut chauffer ou se détériorer.

Éviter les confusions qui compliquent la réparation

La confusion entre borne commune et navette est une cause fréquente de fonctionnement incomplet. Un mécanisme peut sembler fonctionner dans un essai rapide, puis échouer selon la position de l’autre interrupteur. C’est pourquoi il faut contrôler toutes les combinaisons, pour chacune des deux lampes, au lieu de tester seulement une position de départ.

Il faut également éviter de mélanger les navettes des deux commandes. Si une navette du plafonnier est raccordée avec une navette des appliques, les deux circuits peuvent se comporter de façon incohérente. Des repères distincts aux deux extrémités et un plan conservé dans le dossier électrique limitent ce risque, surtout lorsque les conducteurs passent dans une boîte de dérivation commune.

Le neutre ne doit pas être installé sur les bornes de commande à la place d’un conducteur prévu au schéma. Un déclenchement du disjoncteur, une odeur de chaud, un bruit de crépitement ou un mécanisme anormalement chaud imposent l’arrêt de l’installation et un contrôle professionnel. Un dépannage fiable commence par la mise en sécurité, puis par une recherche méthodique, et non par des essais successifs sous tension.

La cohérence du câblage se vérifie en suivant chaque branche depuis sa commande jusqu’à sa lampe, sans supposer que les deux circuits sont identiques dans une installation ancienne.

Choisir entre double va-et-vient, permutateur et télérupteur

Le double va-et-vient convient lorsque deux éclairages doivent être commandés depuis deux endroits. Si un même éclairage doit être actionné depuis trois points ou davantage, d’autres solutions sont possibles. Le choix dépend du nombre de commandes, du cheminement des conducteurs, de l’accessibilité des gaines et de la facilité d’entretien recherchée.

Pour un troisième point, un permutateur peut être inséré entre les deux va-et-vient d’un même circuit. Il modifie le raccordement des deux navettes : selon sa position, il les laisse en continuité ou les croise. Dans un montage double destiné à deux éclairages indépendants, chaque circuit supplémentaire doit être étudié séparément ; il ne suffit pas d’ajouter un appareil sans vérifier le nombre de conducteurs et les bornes prévues.

Quand le télérupteur devient plus pratique

Dans un escalier desservant plusieurs étages ou un long couloir avec plusieurs accès, un télérupteur associé à des boutons-poussoirs peut offrir une organisation plus évolutive. Chaque impulsion modifie l’état du relais, tandis que les poussoirs sont généralement raccordés en parallèle selon le schéma du fabricant. Ajouter un nouveau point de commande peut alors être plus simple que d’insérer un mécanisme supplémentaire dans une chaîne de permutateurs.

Un exemple concret : un propriétaire souhaite commander le même éclairage depuis la porte d’entrée, le palier et le sous-sol. Pour deux points, le va-et-vient reste direct et lisible ; pour trois, le permutateur est une possibilité ; si le projet prévoit d’autres accès, le télérupteur peut être plus adapté. Le tableau électrique, l’espace disponible et le câblage existant restent déterminants dans la décision.

Le choix ne se résume pas au prix d’un appareil. Il faut tenir compte du coût de pose, de la longueur des conducteurs, de l’état des canalisations et du temps nécessaire pour identifier les circuits en cas de panne. Pour comparer les principes, un cours sur le schéma électrique du va-et-vient présente la logique des commandes et des navettes, tandis qu’un guide consacré aux deux interrupteurs et deux lampes peut aider à comparer les configurations résidentielles.

Devis et périmètre des travaux

Le prix d’une installation varie selon que les gaines et conducteurs existent déjà ou qu’il faut ouvrir les murs, créer des boîtes et reprendre des finitions. Le devis doit distinguer la fourniture des mécanismes, le passage des câbles, les éventuelles reprises de maçonnerie, les contrôles et la mise en service. Une pose en rénovation avec accès facile ne se compare pas à une création complète dans une cloison maçonnée.

Avant de signer, demandez si l’intervention inclut le contrôle des protections au tableau et la vérification de l’état des conducteurs existants. Si l’installation nécessite une rénovation plus large, les travaux peuvent dépasser le simple ajout d’un interrupteur ; un diagnostic préalable évite alors de découvrir des défauts après la fermeture des murs. Le Consuel n’est pas automatiquement requis pour chaque modification ponctuelle : son intervention dépend de la nature des travaux et de la situation de l’installation.

Un montage adapté est celui qui répond aux usages présents sans rendre l’entretien difficile. Pour deux points et deux éclairages distincts, le double va-et-vient reste une solution claire, à condition que ses circuits soient correctement identifiés, protégés et contrôlés.
