Schéma tableau électrique maison : guide complet pour bien l’installer
Comprendre le rôle du schéma électrique dans l’installation du tableau électrique maison
Le schéma électrique est un élément fondamental pour tout propriétaire ou bailleur qui souhaite maîtriser la distribution électrique de son logement. Il s’agit d’une représentation graphique qui illustre clairement le câblage et l’organisation des composants dans le tableau électrique. Ce document n’est pas uniquement technique. Il assure la sécurité électrique car il permet d’identifier rapidement chaque circuit, facilitant ainsi la maintenance et le dépannage.

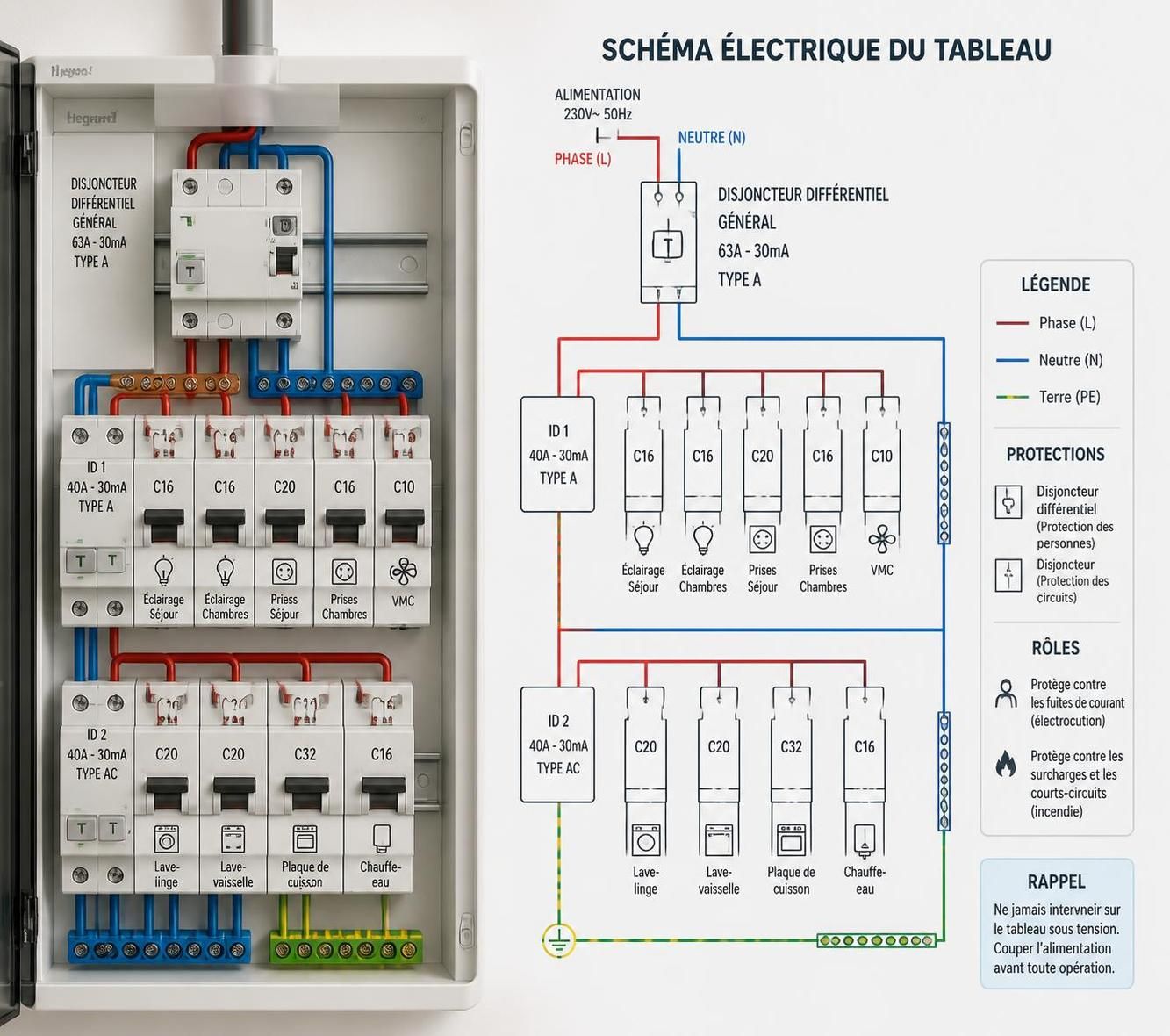

Le tableau électrique agit comme le cerveau de votre installation maison. Il reçoit le courant depuis le compteur principal et le distribue méthodiquement vers les divers circuits dédiés : éclairage, prises de courant, chauffage, etc. Le schéma électrique précise le cheminement des câbles, la position des protections telles que les disjoncteurs et les interrupteurs différentiels, ainsi que le raccordement à la terre.
Lorsqu’on se lance dans la mise en place ou la rénovation d’un tableau électrique, bien comprendre cet outil évite de nombreuses erreurs. Par exemple, un tableau mal câblé sans schéma clair peut provoquer des déclenchements intempestifs ou un défaut de protection, ce qui représente un risque pour les habitants. Un schéma bien réalisé est aussi indispensable pour les professionnels lors d’un contrôle CONSUEL ou pour toute intervention future.
En résumé, le schéma offre une vue d’ensemble, permettant de :
- Visualiser la hiérarchie des protections depuis le disjoncteur principal jusqu’aux disjoncteurs divisionnaires.
- Identifier précisément chaque circuit, évitant ainsi les coupures inutiles.
- Planifier les évolutions éventuelles, comme l’ajout d’un circuit pour borne de recharge de véhicule électrique ou pour panneaux solaires.
- Assurer la conformité selon les normes en vigueur, notamment la norme NF C 15-100.
Pour concevoir un schéma conforme et facile à comprendre, il est conseillé d’utiliser des symboles normalisés et de respecter l’organisation en zones, en regroupant par types de circuits. Si vous voulez approfondir cette étape clé, le site Mirelec propose un guide complet sur le schéma tableau électrique conforme NF C 15-100 qui détaille les règles et bonnes pratiques incontournables.
Les composants obligatoires du tableau électrique selon les normes électriques 2026
En 2026, la conformité aux normes électriques est non négociable pour assurer la sécurité électrique de votre habitation. La norme NF C 15-100 impose une liste précise de composants obligatoires que doit comporter tout tableau électrique domestique.
Ce tableau doit impérativement contenir :
- Deux interrupteurs différentiels minimum : un de type A (adapté aux circuits avec appareils électroniques comme laverie ou lumière LED) et un autre de type AC (protège les autres circuits classiques). Ces différents restent la première barrière contre les électrocutions liées aux courants de fuite.
- Des disjoncteurs divisionnaires : chaque circuit, qu’il s’agisse d’éclairage, de prises, de chauffage ou d’appareils électroménagers, doit être protégé individuellement par un disjoncteur adapté à sa charge.
- Un parafoudre est obligatoire dans les zones à risque kéraunique 2 ou plus (zones exposées aux orages fréquents comme certaines régions du Sud-Est). Il protège vos équipements contre les surtensions dues à la foudre.
- Une réserve de 20 % d’emplacements libres : la norme impose des espaces non occupés pour permettre une extension facile, sans engendrer de travaux supplémentaires coûteux.
- Les borniers de raccordement et la barrette de terre doivent être correctement positionnés : la barrette de terre installée en premier assure la continuité de la mise à la terre, essentielle pour la sécurité.
- Étiquetage clair : chaque disjoncteur doit porter une étiquette indiquant précisément le circuit protégé (exemple : « Prises cuisine sud », « Lumière salon »). Ce repérage est essentiel pour la maintenance.
Voici un tableau synthétique des éléments principaux et leur rôle :
| Composant | Fonction | Norme/suggestion |
|---|---|---|
| Interrupteur différentiel type A et AC | Protection contre fuites de courant pour sécurité des personnes | Obligatoire (30 mA, 40A) |
| Disjoncteurs divisionnaires | Protection des circuits contre surcharge et court-circuit | Choix selon l’intensité (10, 16, 20, 32A) |
| Parafoudre | Protection contre surtensions atmosphériques | Obligatoire en zones kérauniques 2+ (voir carte) |
| Reserve de modules libres | Permet futur agrandissement du tableau | Minimum 20 % d’emplacements vides |
| Barrette de terre et borniers | Raccordement et continuité de la terre | Positionnée en premier sur rail DIN |
| Étiquetage | Identification claire des circuits | Étiquette lisible sur chaque disjoncteur |
Pour un aperçu plus détaillé des normes électriques régissant ces équipements, vous pouvez consulter la rubrique sur le tableau électrique sur Schema-Electrique.net. La connaissance précise de ces éléments vous évitera de nombreuses déconvenues lors d’une mise aux normes ou d’un contrôle.
Comment bien choisir et dimensionner son tableau électrique pour une maison ?
Le choix du tableau électrique ne doit jamais être pris à la légère, car une mauvaise dimension peut entraîner des travaux lourds et coûteux ultérieurement. Plusieurs facteurs influencent la sélection :
- La surface de la maison : une installation dans une habitation de 60 m² n’a pas les mêmes besoins que dans une villa de 160 m².
- Les équipements spécifiques : la présence d’une pompe à chaleur, d’une borne pour véhicule électrique, de panneaux solaires ou encore d’un système domotique connecté nécessitent des modules dédiés.
- Les évolutions futures : toujours intégrer une marge suffisante (minimum 20 %) pour ajouter circuits ou protections sans remplacement total.
Selon mon expérience, voici un tableau indicatif pour estimer la taille et le budget :
| Surface habitable (m²) | Nombre minimum de rangées | Budget fourniture (en €) |
|---|---|---|
| 60 – 80 | 1 à 2 rangées | 200 – 400 |
| 80 – 120 | 2 rangées | 300 – 700 |
| 120 – 160 | 2 à 3 rangées | 500 – 1000 |
| 160 – 200 | 3 rangées ou plus | 700 – 1500 |
Pour une maison de 100 m² typique, compter environ 12 à 15 disjoncteurs est courant, couvrant éclairage, prises, chauffage, circuits spécialisés. Les tableaux pré-équipés sont pratiques, notamment pour les logements standards, mais si votre projet est évolutif ou comporte des spécificités, il vaut mieux opter pour un montage personnalisé.
Une anecdote vécue : un client en région PACA pensait économiser en achetant un tableau trop petit. Deux ans plus tard, il a dû tout remplacer pour intégrer la borne de recharge VE et le système photovoltaïque. Le surcoût initial s’est avéré bien inférieur au chantier de remplacement.
Pour approfondir et trouver guidance détaillée, la consultation du guide sur Brancher un tableau électrique complet – guide schéma et normes est recommandée.
Étapes clés pour une installation sûre et conforme du tableau électrique en maison
Pour installer ou remplacer un tableau électrique dans une maison, suivre une procédure rigoureuse est indispensable. La sécurité électrique ne doit jamais être compromise, et chaque étape répond à une logique précise conforme à la norme NF C 15-100.
Voici le déroulé classique :
- Préparation : Coupez la tension générale au disjoncteur de branchement, puis vérifiez l’absence de tension avec un testeur homologué. Installez ou vérifiez la présence d’une Gaine Technique Logement (GTL), idéalement accessible et verticale.
- Fixation du coffret : Choisissez un emplacement accessible, conforme aux normes, à hauteur comprise entre 1 m et 1,8 m du sol. Fixez le tableau sur un support solide, à niveau.

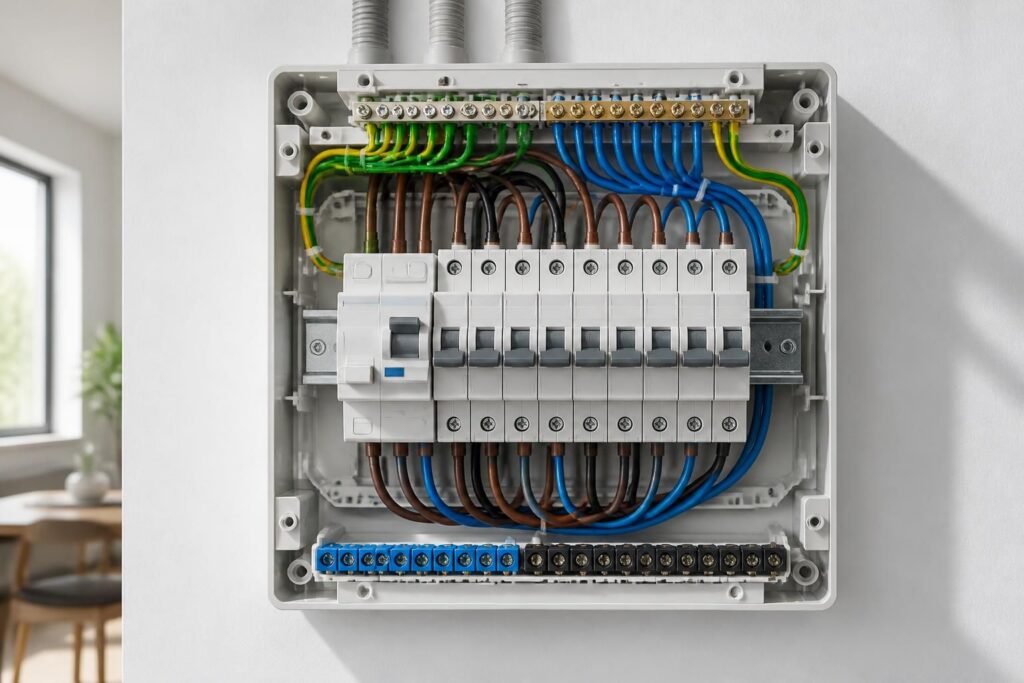

- Implantation des modules : Montez la barrette de terre, puis les interrupteurs différentiels (type AC et type A), ensuite les disjoncteurs divisionnaires. Utilisez des peignes d’alimentation pour un raccordement propre et uniforme.
- Câblage : Raccordez la phase et le neutre en respectant la polarité, placez chaque câble dans les bornes correspondantes. Les étiquettes doivent être posées immédiatement pour identifier les circuits.
- Contrôle : Testez l’isolement à l’aide d’un mégohmmètre (>1 mégohm obligatoire). Vérifiez que les différentiels sautent lorsqu’on appuie sur leur bouton test.
- Validation : Contactez un organisme agréé, généralement le CONSUEL, pour l’obtention du visa de conformité, indispensable avant la mise en service par EDF.
Une erreur classique à éviter est celle d’intervertir la phase et le neutre, pouvant exposer l’utilisateur à un danger. Un autre piège est de surcharger un seul interrupteur différentiel avec trop de circuits, au lieu de les répartir, ce qui peut entraîner des coupures générales à répétition.
Un client, lors d’une rénovation, avait négligé la réserve sur le tableau et a été pénalisé par un manque d’emplacements disponibles pour de nouveaux circuits. Ce genre d’erreur est évitable en anticipant la composition du schéma et en respectant les consignes strictes.
Pour ceux qui souhaitent des recommandations précises étape par étape, ce guide complet à consulter sur Mon Club Elec propose un tutoriel détaillé sur le schéma tableau électrique avec conseils adaptés à chaque situation.
Diagnostic, entretien et évolution du tableau électrique : pourquoi et quand agir ?
Un tableau électrique ne doit jamais être laissé à l’abandon une fois posé. Sa pérennité et sa conformité sont garanties par un entretien régulier et une surveillance attentive.
Voici les signes d’un tableau nécessitant une intervention ou un remplacement :
- Présence encore de fusibles à cartouche, indicateur d’une installation ancienne et non aux normes récentes.
- Disjoncteurs qui déclenchent sans raison en utilisation normale, signe possible de défaut d’isolement ou d’un composant défectueux.
- Câbles qui chauffent au toucher, ce qui indique un probable mauvais contact ou un câble sous-dimensionné.
- Un seul interrupteur différentiel pour toute l’installation, ce qui n’est plus conforme en 2026.
- Tableau daté de plus de 20 ans, souvent mis au jour lors d’un diagnostic électrique.
Pour garantir une sécurité électrique optimale, il est conseillé de tester les interrupteurs différentiels au moins une fois par mois en appuyant sur leur bouton « test ». Ils doivent interrompre immédiatement le courant. En cas de défaut, leur remplacement est impératif.

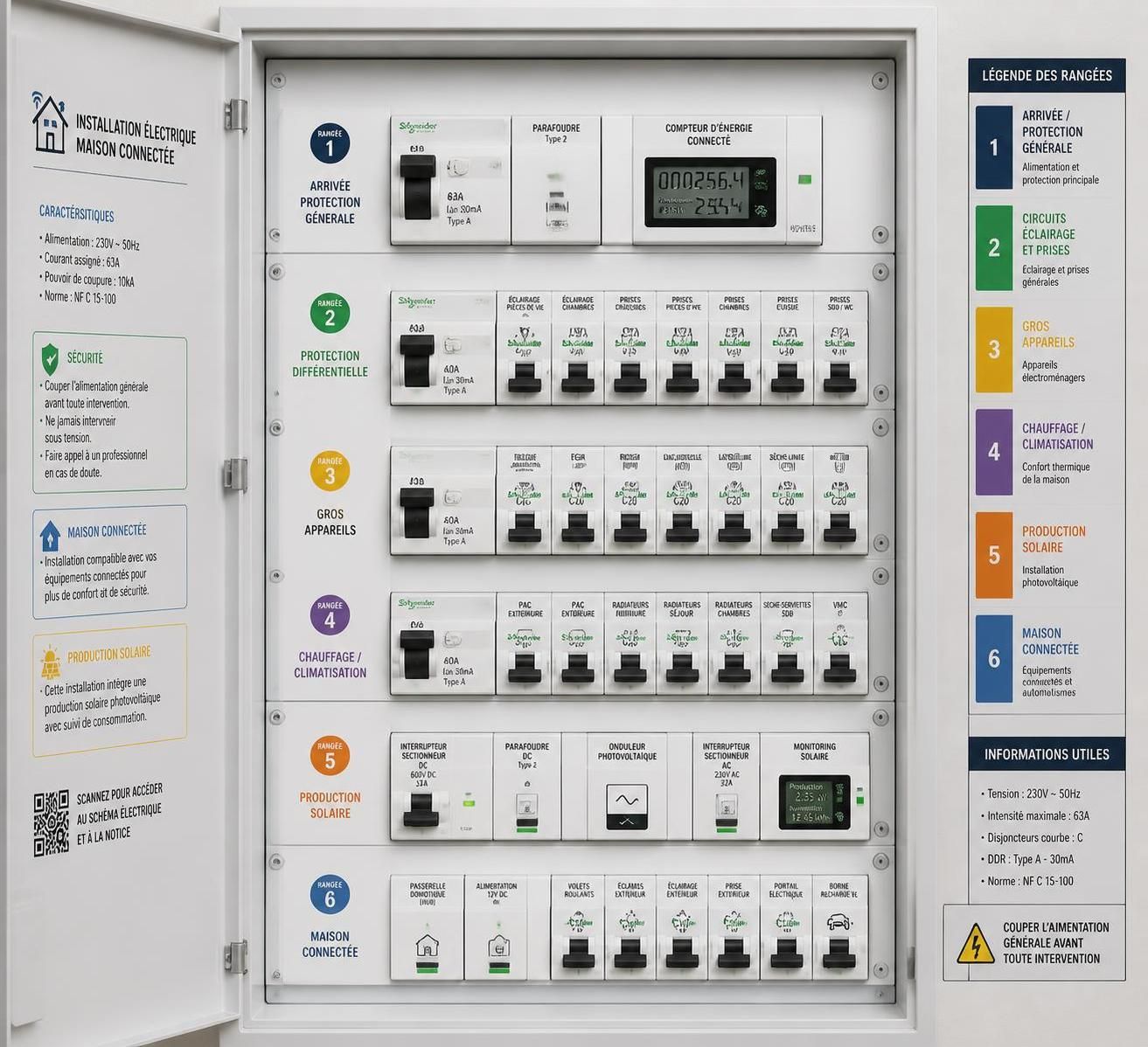

Anticiper les évolutions techniques est également primordial. Avec la généralisation des bornes de recharge électrique, des panneaux photovoltaïques, ou encore des solutions domotiques, un tableau électrique évolutif est un véritable investissement. Réserver des emplacements pour des modules de comptage ou de coupure à distance peut éviter un remplacement complet à court terme.
Un exemple concret : une famille à Marseille a déplacé son tableau initial de 25 ans pour en installer un conforme et évolutif, intégrant connectivité et gestion de consommation en temps réel. Cette transformation a amélioré la sécurité domestique et optimisé la maîtrise de la consommation.
Pour en savoir plus sur l’entretien et le remplacement de tableau électrique, la lecture de l’article sur les éléments à vérifier avant travaux vous apportera des conseils pratiques et concrets.
