Tout ce qu’il faut savoir sur le tableau électrique des années 1970

Pourquoi le tableau électrique des années 1970 nécessite une remise à niveau sécuritaire

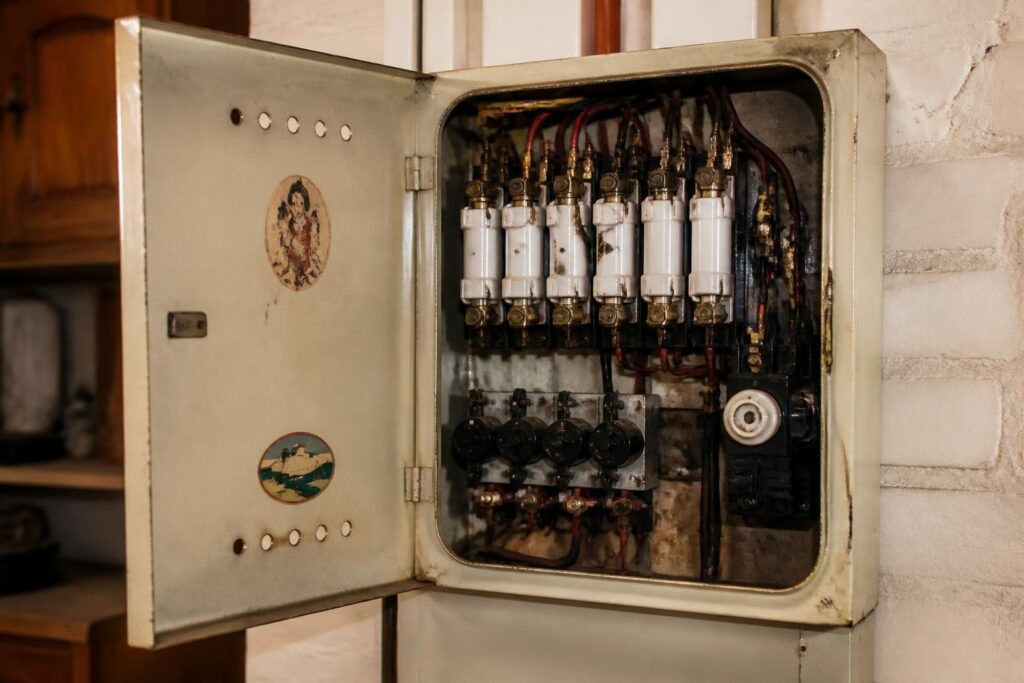

Les maisons construites dans les années 1970 comportent souvent des installations électriques qui peuvent sembler solides à première vue, mais qui présentent en réalité des risques importants pour la sécurité électrique actuelle. Ces installations répondent aux normes et exigences d’autrefois, qui ont beaucoup évolué depuis, notamment avec la mise à jour de la norme NF C 15-100 en 2016. Visiter une maison avec un ancien tableau électrique des années 1970, équipé de fusibles à vis ou de porte-fusibles, c’est un peu comme découvrir une pièce d’époque figée dans le temps, mais peu compatible avec notre usage électrique contemporain.

Dans ce contexte, cette section explique pourquoi la modernisation ou le remplacement de ce type de tableau s’impose pour garantir la sécurité des personnes et des biens. Un tableau des années 1970 n’est pas forcément hors d’usage, mais ses dispositifs de protection sont souvent insuffisants et inadaptés aux équipements modernes. C’est le cas notamment des fusibles à vis dont le remplacement reste manuel et fastidieux, sans parler de leur détection imprécise des défauts progressifs ou des surintensités. Ce système est désormais proscrit pour les nouvelles installations.

La mise à niveau vise aussi à assurer la continuité et la qualité de la mise à la terre, qui dans beaucoup de logements anciens est mal réalisée, partielle voire absente sur certaines prises. Or, cette connexion essentielle limite les risques d’électrocution et d’incendie en assurant le passage des courants de fuite vers le sol. Elle est indispensable pour protéger les appareils modernes, notamment ceux à électronique intégrée comme les plaques de cuisson ou les machines à laver. Sans une terre correcte, les risques d’accidents augmentent et les déclenchements de protection deviennent imprévisibles.

Enfin, une installation électrique des années 70 ne répond plus aux exigences sur la segmentation et la protection des circuits. À l’époque, le nombre de circuits par pièce ou par usage était plus limité et les protections standardisées qui faciliteraient l’identification et le dépannage n’étaient pas obligatoires. Aujourd’hui, la norme impose des disjoncteurs divisionnaires calibrés par circuit, un étiquetage clair et la réserve d’espaces dans le tableau pour toute évolution future.

Face à cette réalité, il est recommandé aux propriétaires ou bailleurs de réaliser un diagnostic électrique approfondi et de prévoir un remplacement ou une mise à jour complète. Vous trouverez des conseils complémentaires pour bien comprendre les enjeux de ces travaux, ainsi que des exemples concrets sur la rénovation des tableaux électriques des années 70, afin de sécuriser efficacement votre installation.

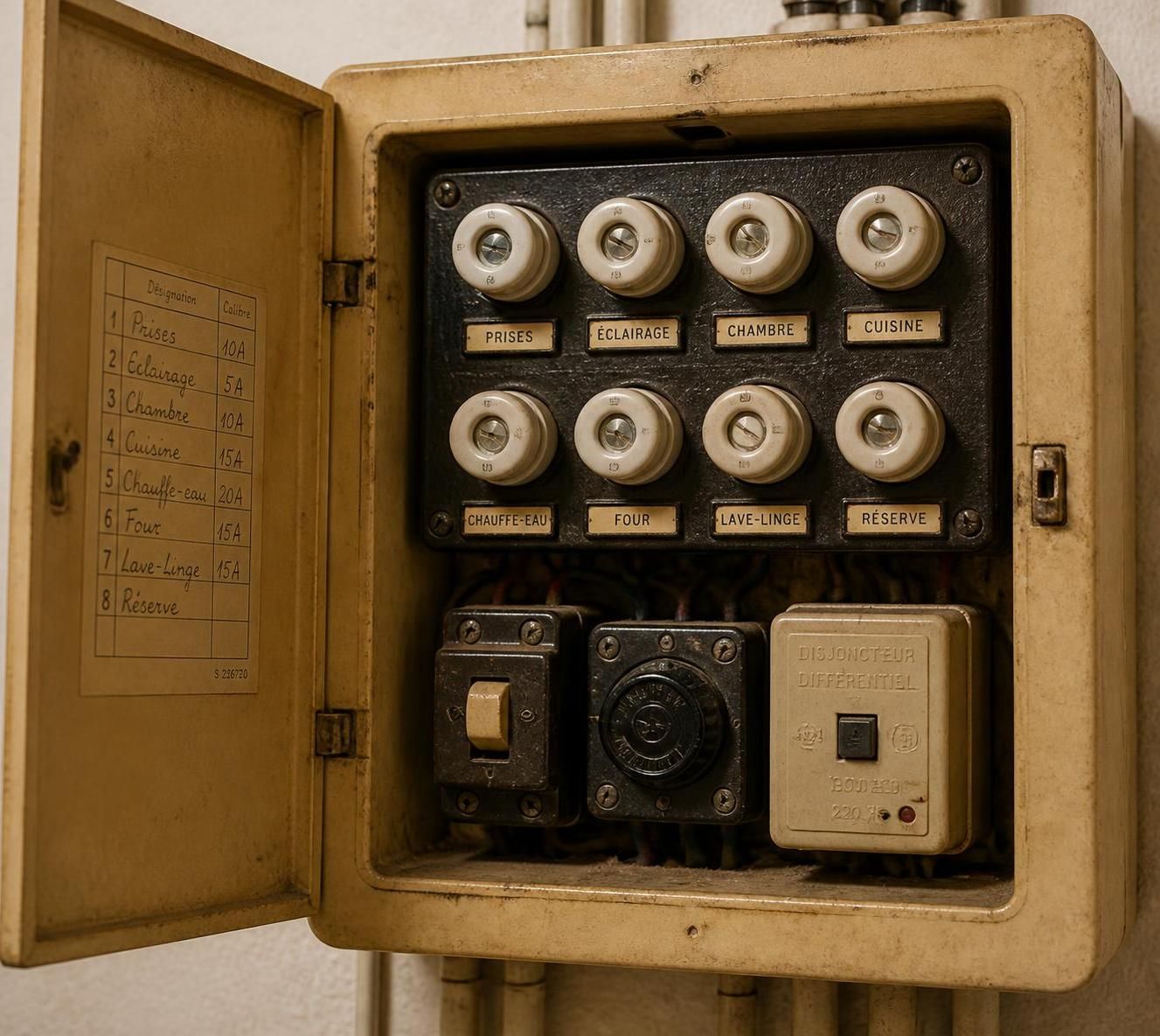

Les signes visibles qui indiquent qu’un ancien tableau électrique doit être remplacé

Repérer un ancien tableau électrique qui nécessite une intervention implique d’observer plusieurs éléments matériels et fonctionnels. Ces indices ne sont pas seulement esthétiques : ils traduisent une installation obsolète et parfois dangereuse, qui réclame une rénovation sérieuse.

On retrouve souvent sur ces tableaux :

• Un coffret jauni et un plastique vieillissant qui témoignent d’un équipement de plusieurs décennies, souvent fragile et moins résistant au vieillissement thermique et UV.
• Des fusibles à vis ou des porte-fusibles manuels, caractéristiques des années 70, aujourd’hui exclus des normes électriques. Ces fusibles doivent être remplacés après chaque déclenchement, ce qui peut entraîner des erreurs lors du rebranchement.
• Des fils électriques textile ou non normalisés avec des gaines qui ne garantissent plus une isolation optimale. Ces conducteurs anciens peuvent s’user prématurément et favoriser les courts-circuits ou défauts d’isolement.
• Des interrupteurs rotatifs et supports en porcelaine pour les commandes, témoignant du style ancien et d’une conception dépassée en termes de sécurité et maniabilité.

D’autres signes fonctionnels importants méritent aussi attention :

• Déclenchements fréquents et inexpliqués du système électrique, qui perturbent la vie quotidienne.
• Impossibilité d’ajouter ou d’utiliser de nouveaux appareils électroménagers sans faire sauter le disjoncteur général.
• Absence d’étiquetage clair des circuits, compliquant la maintenance et les interventions.

Ces indices signalent souvent que la protection contre les surintensités, les défauts à la terre et les surcharges n’est plus suffisante. Ils montrent aussi que le tableau n’est pas adapté aux besoins électriques actuels, multipliés et souvent plus exigeants.

Pour en savoir plus sur ces équipements anciens et leurs limites, le site tout-sur-la-maison.fr propose un guide complet de l’ancien tableau électrique avec fusibles, utile pour les diagnostiqueurs ou les propriétaires en quête d’information pratique.

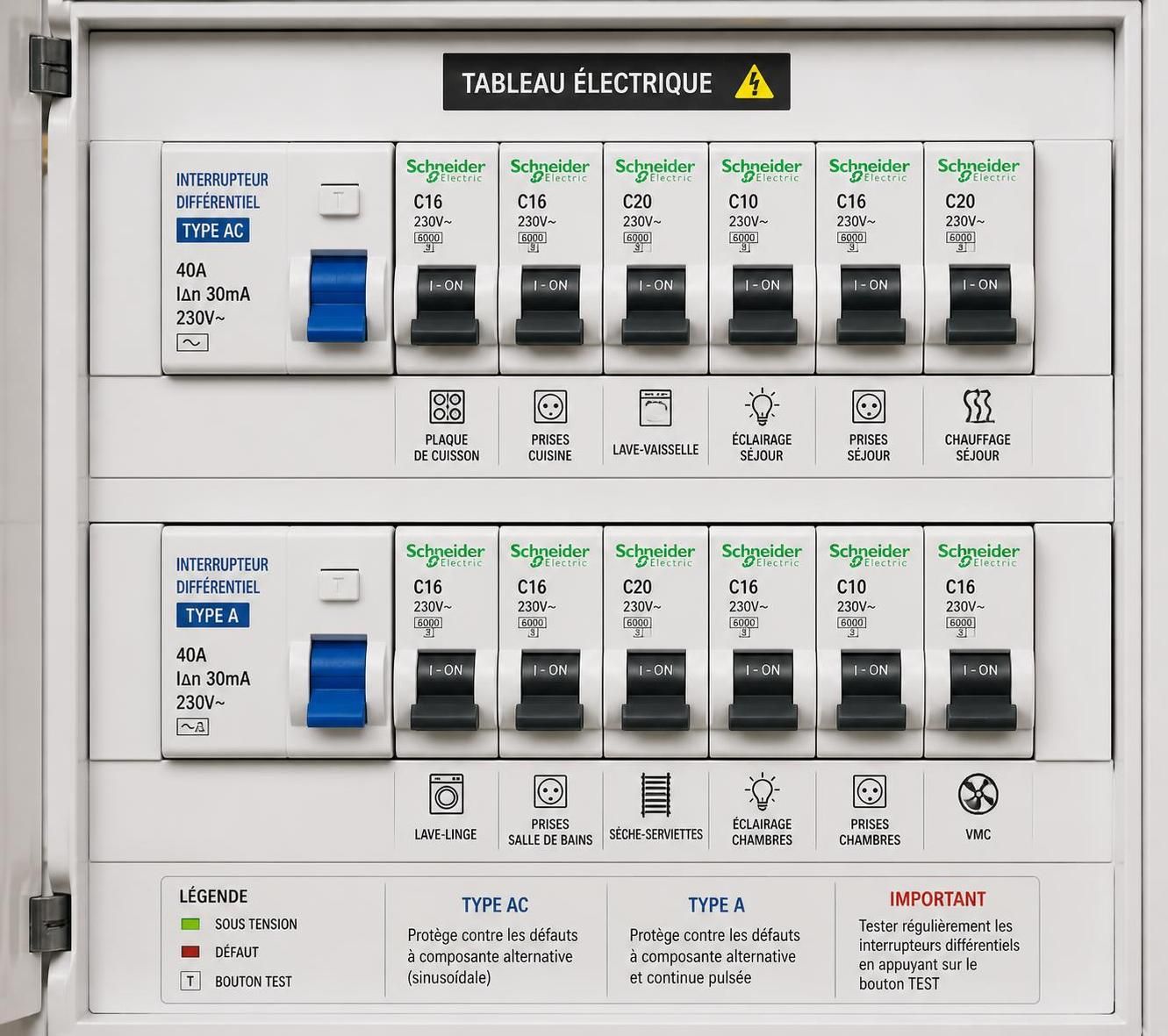

Les normes électriques actuelles à respecter pour la mise à jour du tableau électrique

La norme NF C 15-100 2016 fixe aujourd’hui des exigences précises concernant les installations électriques domestiques, notamment pour la protection des personnes et la fonctionnalité fiable des circuits. Pour les tableaux électriques anciens, notamment ceux des années 1970, se conformer à cette réglementation garantit une sécurité renforcée et une conformité indispensable.

Les principaux points à respecter sont :

1. Installation d’interrupteurs différentiels 30 mA : indispensables pour couper rapidement le courant en cas de défaut d’isolement, ils protègent efficacement contre les risques d’électrocution. Le type AC est adapté à l’éclairage, tandis que le type A est nécessaire pour les circuits alimentant les appareils électroniques sensibles comme les fours à micro-ondes ou les plaques à induction.
2. Utilisation de disjoncteurs divisionnaires calibrés en fonction de la section et de l’usage du circuit, afin de prévenir toute surcharge ou court-circuit. Cela remplace avantageusement les anciens fusibles et les coupe-circuits à vis.
3. Une mise à la terre continue et accessible avec un bornier fixé dans le tableau. Elle doit être contrôlée, irréprochable et étendue à toutes les prises et appareils sensibles pour limiter les risques de fuite de courant.
4. Une gestion claire des circuits avec des étiquettes nettes indiquant la destination de chacun (cuisine, chauffage, prise, lumière, etc.), ce qui facilite la maintenance future et réduit les risques d’erreur.
5. Une réserve d’environ 20% de modules libres pour anticiper les évolutions ou ajouts éventuels dans l’installation électrique sans devoir tout démonter.

Cette rénovation ne s’improvise pas. Il est également nécessaire de vérifier l’état des fils électriques qui alimentent le tableau : leur isolation doit être parfaite, et les sections adaptées aux besoins actuels. Ainsi, un diagnostic complet permettra de détecter les points faibles avant de lancer les travaux.

Pour mieux comprendre les exigences normatives et procédures lors de la remise à niveau, consultez ces ressources spécifiques sur les normes pour tableaux électriques des années 1970.

Étapes et précautions pour remplacer un tableau électrique des années 70 en toute sécurité

Le remplacement d’un tableau électrique ancien demande une planification rigoureuse et le respect strict des règles de sécurité afin d’éviter tout accident ou dysfonctionnement. Voici les étapes fondamentales à suivre, de l’arrêt de l’alimentation à la vérification finale :

• Couper le courant général au niveau du disjoncteur principal pour garantir une intervention sans risque.
• Déconnecter les anciens composants en prenant soin d’étiqueter chaque fil ou circuit. Cette identification facilite le raccordement précis dans le nouveau tableau et la maintenance ultérieure.
• Installer et fixer le nouveau tableau en respectant les alignements horizontaux et verticaux, il faut aussi prévoir environ 20% d’emplacements libres pour permit les évolutions.
• Rebrancher les circuits en veillant à la conformité des sections de fils, aux protections adaptées sur chaque ligne et à la mise à la terre.
• Tester l’installation avant la remise sous tension générale, contrôler la continuité de la terre, la fonction des disjoncteurs et des interrupteurs différentiels.
• Documenter l’étiquetage et remettre un schéma à jour accessible à l’usager et au futur électricien.

Pour mieux vous guider dans ces opérations, un tableau récapitulatif montre l’objectif à chaque phase :

Étape	Action	Objectif
Couper le courant	Mettre hors tension au disjoncteur principal	Éviter tout risque d’électrocution pendant le chantier
Déconnexion	Extraire fusibles, disjoncteurs et fils de l’ancien tableau	Permettre un transfert propre des circuits vers le nouveau matériel
Étiquetage	Identifier clairement chaque circuit électrique	Garantir un raccordement sans erreur et faciliter la maintenance
Installation	Poser et fixer le nouveau tableau	Assurer la conformité, la modularité et l’accès pour l’utilisateur
Réserve	Prévoir des emplacements libres dans le tableau	Permettre une extension future de l’installation
Tests	Vérifier continuité, terre, fonctionnement des protections	Sécuriser l’utilisation avant la mise en service

Ces opérations sont complexes et exigent une expertise technique approfondie. Vous trouverez des conseils détaillés pour bien préparer et réaliser un changement de tableau dans cet article sur la rénovation des tableaux électriques.

Faire appel à un professionnel pour garantir une rénovation électrique fiable et conforme

Enfin, il est primordial de ne pas envisager la rénovation d’un tableau électrique des années 1970 en bricolage amateur, car les risques liés à une mauvaise manipulation ou à des erreurs de raccordement peuvent être lourds de conséquences. Un électricien certifié maîtrise les règles de sécurité, la norme NF C 15-100 et les techniques contemporaines de câblage et protection.

Il vérifiera notamment :

• L’état du raccordement au réseau et la conformité du disjoncteur principal en amont du tableau.
• La qualité et la continuité de la mise à la terre, élément clé de la protection contre les électrocutions.
• L’état des conducteurs, leur section adaptée aux puissances modernes, et l’absence de corrosion ou d’usure dangereuse.
• Le bon choix des équipements : disjoncteurs, interrupteurs différentiels, barrette de terre et modules d’identification précis.
• Le respect des consignes de sécurité et la fourniture d’un certificat de conformité délivré après intervention, indispensable pour toute mise en vente ou location.

Confier cette mission à un expert, c’est aussi bénéficier d’un diagnostic fiable et d’une documentation claire sur l’état de l’installation et les éventuelles améliorations futures.

Le coût moyen d’une rénovation complète pour un habitat de 100 m² aujourd’hui tourne autour de 3000 à 6000 euros, variable selon l’ampleur des travaux et la région. Plus de précisions sur les tarifs sont disponibles sur le prix moyen pour la rénovation électrique d’une maison de 100 m².

En résumé, faire appel à un professionnel c’est la garantie d’une installation conforme, sécurisée et pérenne, adaptée aux besoins du logement et aux exigences réglementaires actuelles.
