Comment choisir la section d’un câble électrique selon la puissance et la longueur

Section de câble électrique : les critères qui déterminent le bon choix

Choisir une section de câble électrique ne consiste pas à associer mécaniquement une puissance à une dimension. Le résultat dépend aussi de l’intensité du courant, de la longueur de câble, de la manière dont les conducteurs sont posés et du circuit qu’ils alimentent. Ces paramètres doivent être examinés ensemble pour obtenir un dimensionnement du câble cohérent et sûr.

La section, exprimée en millimètres carrés, désigne la surface du métal conducteur. Elle ne correspond pas au diamètre extérieur du câble, qui comprend également l’isolant et la gaine. Ainsi, un câble portant l’indication 3G2,5 comporte trois conducteurs de 2,5 mm² et un conducteur de protection, repéré par la lettre G.

De la puissance électrique à l’intensité du courant

La puissance électrique d’un appareil, exprimée en watts, permet d’estimer le courant qu’il demande. En monophasé 230 V, une première approximation consiste à diviser la puissance par la tension : un appareil de 3 000 W appelle ainsi environ 13 A lorsque son fonctionnement est essentiellement résistif. Pour les moteurs ou certains équipements électroniques, le facteur de puissance et les conditions de démarrage peuvent modifier le calcul.

En triphasé 400 V, la relation est différente : on tient compte de la tension entre phases et de la répartition du courant sur les trois phases. Pour un récepteur triphasé équilibré, l’intensité se calcule à partir de la puissance, de √3, de la tension et du facteur de puissance. Un calculateur peut faciliter cette estimation, mais il faut saisir le bon régime d’alimentation et les caractéristiques réelles de l’appareil.

Le calibre du disjoncteur est un autre élément à considérer. Il doit protéger le conducteur électrique contre les surintensités et rester adapté à sa capacité, au mode de pose et au circuit concerné. Augmenter le calibre pour éviter des déclenchements sans vérifier la section peut rendre la protection inefficace.

Longueur, pose et environnement

La longueur de câble agit principalement sur la chute de tension : plus le parcours est long, plus la résistance cumulée du conducteur peut provoquer une baisse de tension entre le tableau et l’appareil. Une section supérieure peut donc être nécessaire sur une liaison vers un garage, un portail ou une dépendance, même si la puissance alimentée est modeste.

Le mode de pose influence, lui, l’évacuation de la chaleur. Un conducteur encastré dans une paroi isolée ou regroupé avec plusieurs autres câbles dissipe moins facilement la chaleur qu’un câble posé seul dans des conditions favorables. La température ambiante, la longueur du parcours et la présence de coudes ou de jonctions méritent également d’être prises en compte.

Pour illustrer ces différences, prenons le cas de Claire, qui prévoit une alimentation pour un petit atelier au fond de son jardin. La puissance des outils ne suffit pas à décider de la section : il faut aussi mesurer le trajet, déterminer les usages simultanés et préciser si la liaison sera enterrée, protégée en conduit ou posée autrement. La bonne section résulte de la combinaison des contraintes, pas d’un seul chiffre de puissance.

Pour approfondir les critères généraux, un guide sur le choix de section pour un circuit de prises peut aider à distinguer les règles d’un circuit domestique courant des cas exigeant un calcul spécifique.

Calcul de section : convertir la puissance et vérifier la chute de tension

Un calcul de section commence par la collecte de données fiables. Il faut connaître la puissance nominale de l’équipement, la tension, le type d’alimentation, la longueur du circuit et son mode de pose. Il est également utile de savoir si plusieurs appareils fonctionneront simultanément et de consulter les prescriptions du fabricant, en particulier pour les moteurs, les pompes à chaleur et les bornes de recharge.

Estimer l’ampérage sans confondre les usages

En monophasé, diviser les watts par 230 donne une estimation de l’ampérage pour une charge résistive. Par exemple, un radiateur de 2 000 W représente environ 8,7 A en fonctionnement nominal. Pour un moteur, cette opération ne suffit pas toujours : le facteur de puissance, le rendement et le courant de démarrage peuvent influencer le dimensionnement.

En triphasé, le calcul doit tenir compte des trois phases. Une formule usuelle pour une charge équilibrée est I = P / (√3 × U × cos φ), où U désigne la tension entre phases et cos φ le facteur de puissance. Le paramètre réel dépend de l’appareil et ne doit pas être remplacé aveuglément par une valeur arbitraire lorsqu’une documentation technique est disponible.

Ces formules donnent une intensité à examiner, mais ne déterminent pas à elles seules la section finale. Il faut vérifier que le câble supporte ce courant dans les conditions de pose prévues et que le dispositif de protection est correctement choisi. Pour une installation fixe, le travail porte sur l’ensemble du circuit, pas seulement sur le conducteur vendu au mètre.

Contrôler les pertes sur la longueur du circuit

La chute de tension correspond à la différence entre la tension disponible au tableau et celle qui atteint le récepteur. Elle augmente avec la longueur et l’intensité, et varie selon la résistivité du matériau et la section retenue. Un câble trop fin ou très long peut donc provoquer un éclairage moins stable, un moteur qui démarre difficilement ou un appareil qui fonctionne hors de ses conditions prévues.

Dans les données de dimensionnement présentées ici, les limites de référence sont de 3 % pour l’éclairage et de 5 % pour les prises et les circuits spécialisés. Ces valeurs doivent être interprétées selon le périmètre de l’installation et les prescriptions applicables au projet. Le calcul doit notamment tenir compte de la chute déjà présente en amont, plutôt que d’attribuer automatiquement toute la marge au seul câble étudié.

Un outil en ligne peut comparer les sections courantes, mais il faut renseigner une longueur cohérente avec le trajet électrique réel, et non la distance à vol d’oiseau. Un calculateur de section selon la puissance et la longueur peut fournir une estimation utile à préparer avant de demander une validation professionnelle.

Imaginons que Claire estime son atelier à 2 000 W et mesure 35 mètres entre le tableau et le bâtiment. Si elle ne retient que les watts, elle risque de négliger la perte de tension sur cette distance. Le calcul doit donc confronter l’ampérage estimé à l’ampacité du câble, puis vérifier la chute de tension et le mode de pose retenu.

Une vidéo pédagogique peut aider à visualiser les étapes, mais elle ne remplace pas les caractéristiques du matériel ni l’étude du parcours réel. Un résultat de calcul est une estimation tant que les conditions de pose et les protections ne sont pas vérifiées.

Sections courantes et norme électrique : lire les tableaux sans les appliquer à l’aveugle

Dans un logement, les sections courantes répondent à des usages définis, avec des protections et des limites de circuit à respecter. La NF C 15-100 sert de référence pour de nombreux aspects des installations électriques résidentielles en France. Elle ne se résume toutefois pas à un tableau universel : le nombre de points, le type de circuit, la pose et les caractéristiques de l’installation modifient la vérification à réaliser.

Le tableau ci-dessous donne des repères domestiques usuels pour des circuits en cuivre. Il ne constitue pas un plan de câblage et ne suffit pas à valider une installation, notamment lorsque la distance est importante ou que les conditions de pose sont défavorables.

Usage courant	Section indicative en cuivre	Protection courante	Point de vigilance
Éclairage	1,5 mm²	Disjoncteur adapté, souvent limité à 16 A	Nombre de points et chute de tension à contrôler
Prises de courant	2,5 mm²	Jusqu’à 20 A selon le circuit	Respecter le nombre maximal de prises prévu
Four ou appareil spécialisé	Souvent 2,5 mm²	Généralement circuit dédié protégé à 20 A	Vérifier la notice et la longueur
Chauffe-eau électrique	Souvent 2,5 mm²	Protection adaptée, fréquemment 20 A	Prévoir le circuit spécialisé et ses commandes
Plaque de cuisson	6 mm²	Généralement 32 A en monophasé	Raccordement dédié selon la configuration
Alimentation de borne de recharge	À calculer selon la puissance	Protection spécifique à l’installation	Longueur, pose et prescriptions IRVE déterminantes

Associer section et disjoncteur

Le disjoncteur protège les conducteurs contre les surcharges et les courts-circuits. Il ne faut donc pas choisir son calibre indépendamment de la section, du mode de pose et des règles du circuit. Un câble de 1,5 mm² n’est pas rendu adapté à une intensité supérieure simplement parce qu’un disjoncteur plus puissant est installé.

Les valeurs du tableau sont des repères, non une autorisation de remplacer un conducteur au jugé. Par exemple, un circuit de prises en 2,5 mm² peut être protégé à 20 A dans une configuration prévue à cet effet, tandis qu’un circuit d’éclairage de 1,5 mm² doit rester associé à une protection adaptée. Le respect du nombre de points et des caractéristiques de l’appareillage compte aussi.

Cuivre, aluminium et type de conducteur

Le cuivre est le matériau habituel des circuits domestiques terminaux, car il offre une bonne conductivité et se raccorde aux appareillages prévus pour l’habitat. L’aluminium présente une résistivité plus élevée, ce qui peut nécessiter une section supérieure à intensité comparable, ainsi que des bornes et des précautions de raccordement appropriées. Il ne faut pas substituer l’un à l’autre sans vérifier les normes, les connecteurs et les prescriptions du fabricant.

Pour des conducteurs d’éclairage, de prises ou d’appareils spécialisés, la section minimale dépend de l’usage et de la protection du circuit. Des tableaux détaillés, comme ceux consacrés aux abaques et sections de conducteurs, peuvent servir de support de comparaison. Ils doivent être lus à la lumière des conditions réelles du chantier et de la version applicable de la norme.

La distinction entre une valeur courante et une valeur calculée évite les raccourcis : le tableau oriente, tandis que l’étude confirme. Une section domestique habituelle n’est pertinente que si le circuit, sa protection et sa pose correspondent au cas prévu.

Longue liaison, triphasé et borne de recharge : adapter le câble au projet

Les longues distances sont l’une des principales raisons de dépasser les sections habituellement rencontrées dans un logement. Un garage séparé, un portail en limite de propriété ou une dépendance peut demander une liaison de plusieurs dizaines de mètres. Même avec une puissance modérée, la chute de tension peut devenir le critère déterminant du dimensionnement.

Alimenter une dépendance ou un portail éloigné

Pour une dépendance, il faut d’abord établir les usages prévus : éclairage seul, prises, chauffage, outils ou plusieurs équipements simultanés. Cette estimation de puissance permet de déterminer l’intensité attendue, mais l’alimentation d’un tableau divisionnaire doit également prendre en compte la puissance cumulée, la longueur et la protection en amont.

Le parcours doit être étudié avant de choisir le câble. Un passage enterré impose un câble et une protection mécanique adaptés à cet environnement, ainsi que le respect des règles de pose et de repérage. Une liaison extérieure exposée aux chocs, à l’humidité ou aux variations de température ne se choisit pas uniquement sur la section inscrite sur la gaine.

Le cas du portail motorisé illustre bien l’importance de la distance. Le moteur peut appeler un courant différent au démarrage, et les cellules, l’éclairage ou les accessoires peuvent être alimentés par le même ensemble selon la conception. Le calcul tient compte de ces usages et des consignes du fabricant ; un guide d’installation d’un portail électrique permet notamment d’identifier les équipements concernés, sans remplacer le dimensionnement du circuit.

Monophasé ou triphasé selon l’équipement

La plupart des besoins résidentiels fonctionnent en monophasé 230 V : éclairage, prises, chauffe-eau ou appareils ménagers ordinaires. Le triphasé 400 V est réservé aux installations et équipements qui le nécessitent, comme certains moteurs, machines ou systèmes de puissance. Il ne constitue pas automatiquement une solution pour réduire la section : l’équilibrage des phases, le raccordement et les protections doivent également être étudiés.

Dans un circuit triphasé équilibré, la puissance se répartit entre les phases, ce qui peut réduire l’intensité par conducteur par rapport à un raccordement monophasé équivalent. Mais si les phases sont mal réparties ou si la charge est déséquilibrée, le résultat attendu peut ne pas être obtenu. Le choix de la tension doit venir des caractéristiques de l’appareil et du réseau disponible, jamais d’une préférence théorique.

Dimensionner l’alimentation d’une borne de recharge

Une borne de 7,4 kW en monophasé fonctionne à un courant nominal proche de 32 A. Une section de 6 mm² en cuivre est souvent envisagée sur des parcours résidentiels de longueur limitée, mais elle ne peut pas être prescrite sans vérifier la pose, la longueur exacte, les protections, les exigences du fabricant et la configuration de l’installation.

Pour une borne triphasée de 11 kW, les conditions diffèrent et la section peut varier selon la distance et le mode de pose. Une liaison longue peut conduire à augmenter la section afin de maîtriser la chute de tension. L’étude inclut aussi le dispositif différentiel, le disjoncteur dédié, la gestion de charge éventuelle et la capacité disponible au tableau.

Le propriétaire qui prépare un projet de recharge gagnera à faire mesurer le trajet depuis le tableau jusqu’à l’emplacement final avant de comparer des devis. Un guide sur le choix d’une borne de recharge aide à préciser la puissance souhaitée, tandis que la section relève du dimensionnement complet du circuit. Sur les longues liaisons, la distance et le mode de pose peuvent compter autant que la puissance nominale.

Une démonstration visuelle peut clarifier la différence entre monophasé et triphasé, mais elle ne confirme pas qu’une section particulière convient à un logement donné. Le contrôle sur place reste nécessaire lorsque le parcours, les protections ou la puissance disponible ne sont pas parfaitement connus.

Vérifications de sécurité avant de retenir une section de câble électrique

Un résultat de calcul doit être confronté aux conditions du chantier avant le début des travaux. Les informations saisies dans un outil peuvent être inexactes : longueur estimée à vol d’oiseau, puissance confondue avec l’intensité, oubli d’un appareil fonctionnant en même temps ou mode de pose mal identifié. Ces erreurs peuvent donner une section trop faible ou une protection inadaptée.

Examiner le parcours et le tableau existant

La première vérification consiste à relever le trajet réel entre le tableau et le point d’utilisation. Il faut repérer les passages en gaine, les zones encastrées, les traversées de matériaux isolants, les regroupements de câbles et les portions extérieures. Si plusieurs conditions se succèdent, le tronçon le plus défavorable peut fixer la contrainte thermique à retenir.

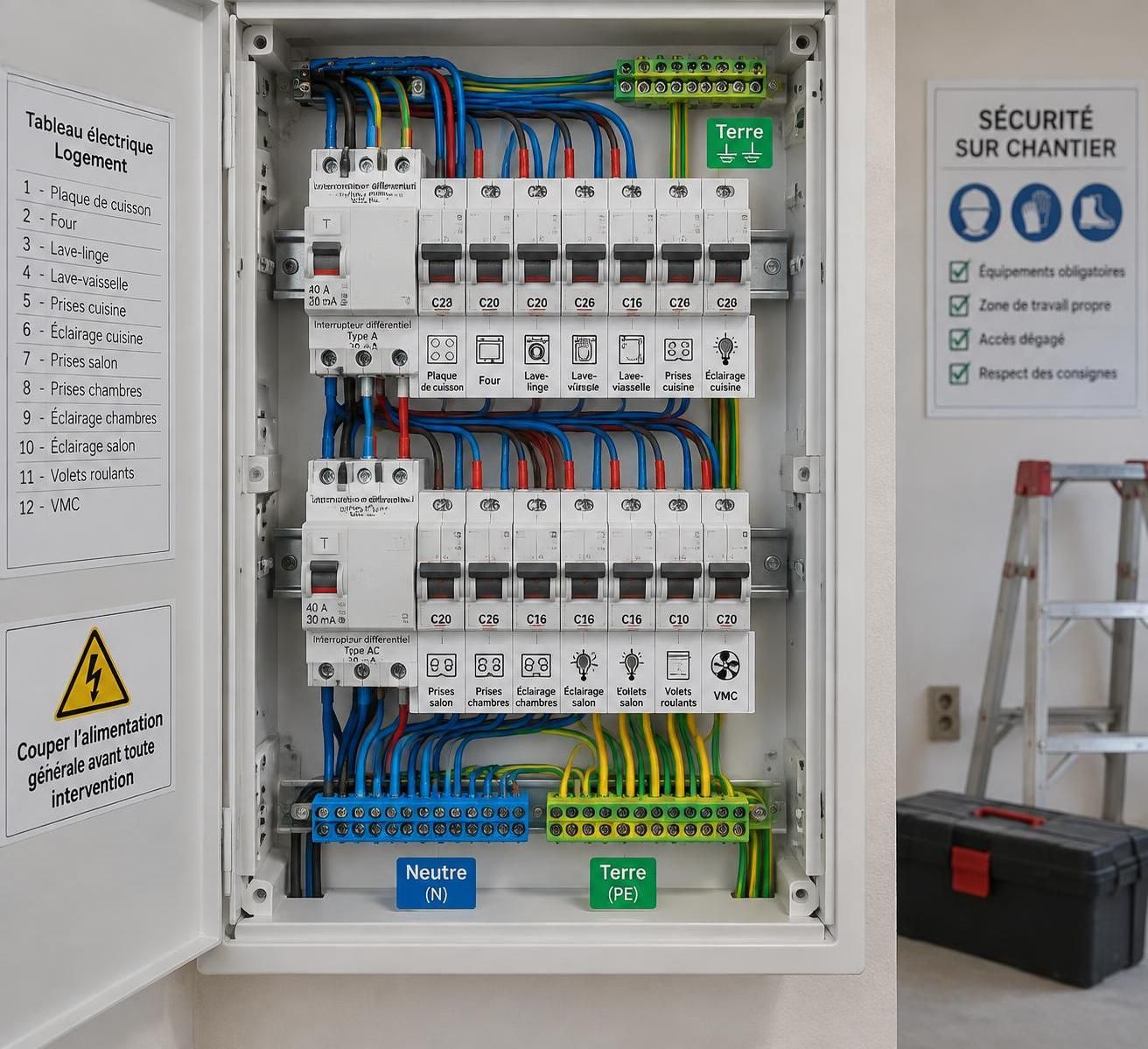

Le tableau électrique mérite également un examen avant l’ajout d’un nouveau circuit. Il faut vérifier la place disponible, la répartition des circuits, les protections existantes et la puissance que l’installation peut fournir. Ajouter une ligne sans évaluer le tableau peut déplacer le problème plutôt que le résoudre, notamment si plusieurs charges importantes fonctionnent simultanément.

Pour un logement ancien, le diagnostic doit porter sur l’état général de l’installation : connexions, repérage, dispositifs différentiels, mise à la terre et état des isolants. Une installation qui semble fonctionner n’est pas nécessairement conforme ni dimensionnée pour de nouveaux usages. Une rénovation est l’occasion de corriger les défauts et de prévoir des parcours adaptés aux besoins futurs.

Identifier les risques d’un conducteur sous-dimensionné

Un câble trop petit pour le courant demandé peut chauffer par effet Joule. Une température excessive accélère le vieillissement de l’isolant et peut, dans les situations graves, contribuer à un départ de feu, particulièrement si le conducteur se trouve dans une paroi ou un conduit où la chaleur se dissipe mal.

La chute de tension constitue un autre problème. Les symptômes possibles comprennent un éclairage qui varie, un moteur qui peine au démarrage ou un appareil qui ne fonctionne pas correctement. Ces signes ne prouvent pas à eux seuls que la section est en cause : une connexion défectueuse, une protection ou un défaut de l’appareil peuvent produire des symptômes proches.

À l’inverse, augmenter systématiquement la section n’est pas une méthode de dimensionnement. Un câble plus gros peut être plus coûteux, plus difficile à faire cheminer et parfois incompatible avec les bornes prévues. Il faut vérifier que les connexions, les dispositifs de protection et les accessoires acceptent les conducteurs retenus.

Faire valider le résultat avant les travaux

Un calculateur de section peut comparer cuivre et aluminium, monophasé et triphasé, puis signaler une chute de tension excessive selon les paramètres renseignés. Certaines estimations couvrent des sections domestiques courantes et affichent un avertissement lorsque le résultat dépasse les usages habituels. La sortie de l’outil reste indicative : elle ne remplace ni une étude complète, ni une vérification sur place.

Les travaux sur une installation fixe, en particulier dans un tableau, dans une salle de bain ou sur une alimentation extérieure, comportent des risques sérieux. La mise hors tension ne suffit pas toujours à écarter toutes les erreurs, car une réalimentation involontaire ou une mauvaise identification des conducteurs peut exposer à une électrisation. Les modifications doivent être confiées à un professionnel qualifié lorsque les compétences, les équipements de contrôle ou la connaissance des règles font défaut.

Sur une installation neuve ou largement rénovée, les vérifications et démarches de conformité doivent être considérées selon la nature du chantier et les exigences applicables. Un électricien peut contrôler la cohérence entre section, protection, mode de pose et chute de tension, puis expliquer les éventuelles réserves avant la fermeture des parois. La sécurité vient d’un circuit complet correctement conçu, posé et contrôlé, pas de la seule valeur inscrite sur le câble.

Pour préparer une demande de devis, réunir la puissance des appareils, la distance mesurée, des photos du tableau et une description du cheminement facilite l’évaluation. Un calcul préliminaire peut orienter l’échange, mais la décision finale doit s’appuyer sur les caractéristiques réelles de l’installation et les prescriptions de la norme électrique.
