Comprendre le schéma d’un télérupteur et son branchement

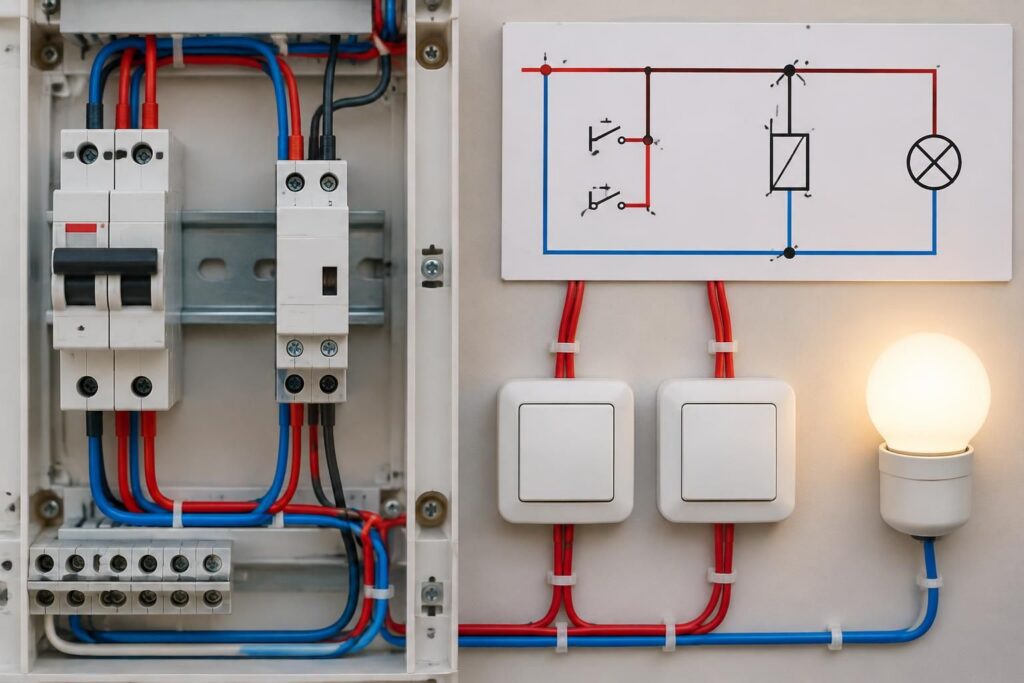

Schéma d’un télérupteur : fonctionnement et choix face au va-et-vient

Un télérupteur permet de commander le même circuit d’éclairage depuis plusieurs endroits. On le trouve souvent dans un couloir, un escalier ou une grande pièce avec plusieurs accès : chaque bouton-poussoir envoie une impulsion au module installé dans le tableau électrique. À chaque impulsion, le contact change d’état et reste dans cette position jusqu’à la commande suivante.

Cette logique le distingue d’un interrupteur classique, qui conserve son état mécanique, et d’un va-et-vient, dont le câblage relie directement deux points de commande. Un télérupteur comprend une bobine de commande et un contact de puissance. La bobine reçoit l’impulsion ; le contact ouvre ou ferme le passage de la phase vers la lampe.

Quand le télérupteur devient-il plus pratique ?

Pour un éclairage commandé depuis un seul endroit, un interrupteur simple suffit. Pour deux points, un va-et-vient reste généralement plus direct. À partir de trois points, le télérupteur devient souvent la solution la plus lisible : plusieurs boutons-poussoirs peuvent être raccordés en parallèle, sans ajouter le montage spécifique d’un permutateur entre les interrupteurs.

Dans une maison rénovée, par exemple, un couloir peut avoir un bouton à chaque extrémité et un troisième près de l’escalier. Avec un télérupteur, les trois commandes agissent de la même manière : une pression brève allume la lumière, une autre l’éteint. L’occupant n’a pas à rechercher la position d’un interrupteur avant d’actionner le suivant.

Pour comprendre la différence de principe, un guide consacré au fonctionnement du télérupteur et à son schéma peut compléter la lecture du plan. Si le projet ne comporte que deux points, les explications sur le schéma d’un va-et-vient aident à comparer les deux solutions.

Le rôle des commandes et du module

Les boutons-poussoirs sont des commandes momentanées : ils ne restent pas enclenchés après avoir été actionnés. Ils sont raccordés en parallèle afin que chaque pression puisse transmettre une impulsion à la bobine. Le télérupteur, lui, conserve l’état du contact de puissance après la fin de cette impulsion.

Le module est habituellement fixé sur le rail DIN du tableau, près du disjoncteur du circuit concerné. Un modèle électromécanique produit souvent un claquement lors de la commutation ; les versions électroniques silencieuses réduisent ce bruit, ce qui peut être appréciable lorsque le tableau se trouve près d’une chambre.

Le bon critère de choix est le nombre de points de commande, mais aussi la compatibilité entre le télérupteur, les boutons-poussoirs et le câblage existant.

Lire le schéma électrique d’un télérupteur et repérer ses bornes

Un schéma électrique de télérupteur se lit en séparant deux parties : la commande électrique, qui transmet l’ordre depuis les boutons-poussoirs, et le circuit de puissance, qui alimente le luminaire. Cette distinction évite de confondre les fils qui actionnent la bobine avec ceux qui transportent le courant vers la lampe.

Bornes A1 et A2 : la commande de la bobine

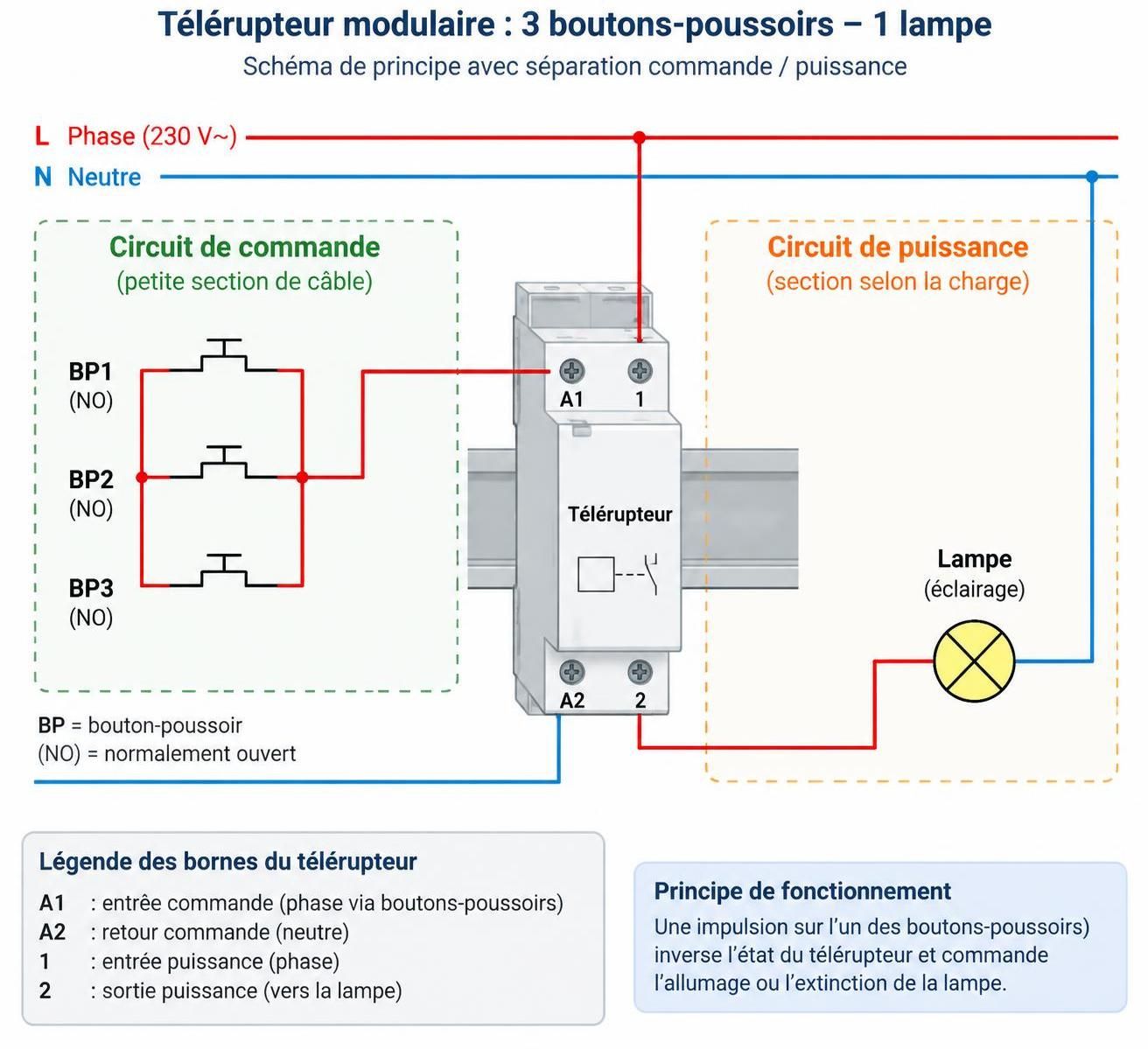

Les bornes A1 et A2 correspondent à la bobine sur la plupart des télérupteurs modulaires. Dans un schéma courant à commande par la phase, la phase issue du disjoncteur alimente les boutons-poussoirs montés en parallèle. Le retour commun de ces boutons rejoint une borne de la bobine, tandis que l’autre borne reçoit le neutre.

Lorsqu’un bouton est pressé, le circuit de commande se ferme brièvement et la bobine reçoit son impulsion. Le mécanisme interne bascule alors le contact. Le repérage exact des bornes et la tension admissible restent toutefois propres au modèle : le dessin du fabricant doit primer sur une convention générale, notamment en rénovation où des montages différents peuvent coexister.

Bornes 1 et 2 : le contact de puissance

Les bornes 1 et 2 correspondent généralement au contact qui commande la phase du luminaire. La phase protégée par le disjoncteur arrive sur l’entrée du contact ; la sortie repart vers la phase de la lampe. Le neutre, lui, rejoint directement le point lumineux depuis le tableau, sauf configuration particulière indiquée par le fabricant ou le type d’appareil.

Sur certains produits, les repères peuvent être différents, par exemple 3 et 4, ou accompagnés d’un sélecteur de câblage. Il ne faut donc pas transposer aveuglément un schéma d’une marque à une autre. Une représentation multifilaire, où chaque conducteur est tracé séparément, est utile pour vérifier le trajet de la phase, du neutre et du retour des poussoirs avant toute intervention.

Les ressources dédiées au schéma d’un télérupteur unipolaire et au raccordement des boutons-poussoirs permettent de comparer les représentations. Pour un chantier, un plan propre doit également signaler les protections, les conducteurs et les points lumineux, afin qu’un autre électricien puisse reprendre l’installation sans deviner le câblage.

Montage à phase commune et variante ancienne

Le montage à phase commune aux boutons-poussoirs est fréquemment utilisé dans les installations récentes. Des variantes plus anciennes peuvent employer le neutre dans la commande ou présenter une disposition différente des fils. La fonction reste la même, mais une adaptation improvisée peut rendre le circuit incompatible avec un télérupteur électronique, un poussoir lumineux ou un appareil équipé d’un câblage particulier.

Sur le schéma comme dans le tableau, A1/A2 désignent la commande et les bornes de contact désignent la puissance, mais le plan constructeur reste la référence pour les raccordements.

Une vidéo explicative peut aider à visualiser les symboles, mais elle ne remplace pas le contrôle de la référence exacte du module posé dans le tableau.

Branchement d’un télérupteur : protections, conducteurs et normes

Le branchement d’un télérupteur s’intègre au circuit d’éclairage qu’il commande ; il ne dispense donc pas de respecter les règles de protection et de dimensionnement applicables à ce circuit. En logement, la NF C 15-100 encadre notamment la section des conducteurs, le calibre du disjoncteur et le nombre de points lumineux associés à une même protection.

Section des fils et calibre du disjoncteur

Pour un circuit d’éclairage résidentiel courant, les conducteurs en cuivre sont généralement en section de 1,5 mm², avec un disjoncteur de 10 A ou de 16 A au maximum, selon la conception retenue et les exigences de l’installation. La section doit être cohérente sur tout le parcours concerné, y compris les retours de commande. Mélanger sans justification du 1,5 mm² et du 2,5 mm² dans un même circuit complique le repérage et peut masquer une erreur de rénovation.

Le télérupteur s’insère dans le circuit protégé par le disjoncteur d’éclairage. Dans une installation résidentielle classique, un disjoncteur de 2 A dédié à la bobine n’est pas systématiquement nécessaire : le dispositif de protection du circuit est déterminé selon le schéma et les prescriptions applicables au matériel. En revanche, certaines installations tertiaires ou à commande centralisée peuvent prévoir une protection distincte. Il faut toujours vérifier la notice et le projet électrique.

Nombre de points lumineux et organisation du tableau

La limite usuelle est de huit points lumineux par circuit d’éclairage. Pour des spots ou des bandeaux, les règles de décompte dépendent de la puissance et de la configuration, notamment dans le cas de plusieurs sources regroupées dans une pièce. Si l’installation dépasse la capacité prévue, la solution consiste à répartir les luminaires sur plusieurs circuits protégés, plutôt qu’à supposer que le télérupteur autorise à lui seul une charge supérieure.

Élément du circuit	Repère courant	Point à vérifier
Conducteurs d’éclairage	Cuivre, 1,5 mm² minimum dans le cas résidentiel courant	Section homogène et adaptée à l’installation
Protection du circuit	Disjoncteur 10 A ou 16 A maximum selon le circuit	Calibre conforme au dimensionnement retenu
Points lumineux	Huit maximum par circuit selon les règles usuelles	Décompte adapté aux luminaires installés
Commande	Plusieurs boutons-poussoirs en parallèle	Compatibilité avec le modèle et les voyants éventuels

Les boutons-poussoirs lumineux méritent une attention particulière. Leur voyant peut laisser circuler un faible courant, susceptible de perturber certains télérupteurs électromécaniques ou de provoquer un comportement irrégulier. Il faut alors choisir un appareil explicitement compatible avec ces commandes, ou faire vérifier le montage par un professionnel.

La conformité dépend de l’ensemble du circuit, pas seulement du choix du module : protection, conducteurs, luminaires et raccordements doivent être examinés ensemble.

Étapes de câblage d’un télérupteur et précautions de sécurité

Le déroulement du branchement se comprend en suivant les conducteurs sur le plan : protection, commande, contact de puissance et luminaires. Cette explication sert à lire un montage ou à dialoguer avec un électricien ; elle ne rend pas une intervention au tableau sans risque. Une erreur de repérage ou un contact accidentel peut provoquer électrisation, court-circuit ou départ de feu.

Préparer l’installation et identifier les conducteurs

Avant les travaux, il faut identifier le circuit concerné, la référence du télérupteur, le schéma constructeur et le cheminement des câbles. Un diagnostic électrique peut être utile dans un logement ancien où les couleurs ont été modifiées, où des boîtes de dérivation sont difficiles à localiser ou où plusieurs circuits ont été mélangés. Le repérage doit être documenté avant toute déconnexion.

L’intervention nécessite une mise hors tension adaptée, une consignation et une vérification d’absence de tension avec un appareil approprié. Un tournevis testeur ne constitue pas une preuve suffisante. Si le tableau, les conducteurs ou les conditions de coupure ne sont pas parfaitement identifiés, l’intervention doit être confiée à un professionnel qualifié.

Comprendre la séquence de raccordement

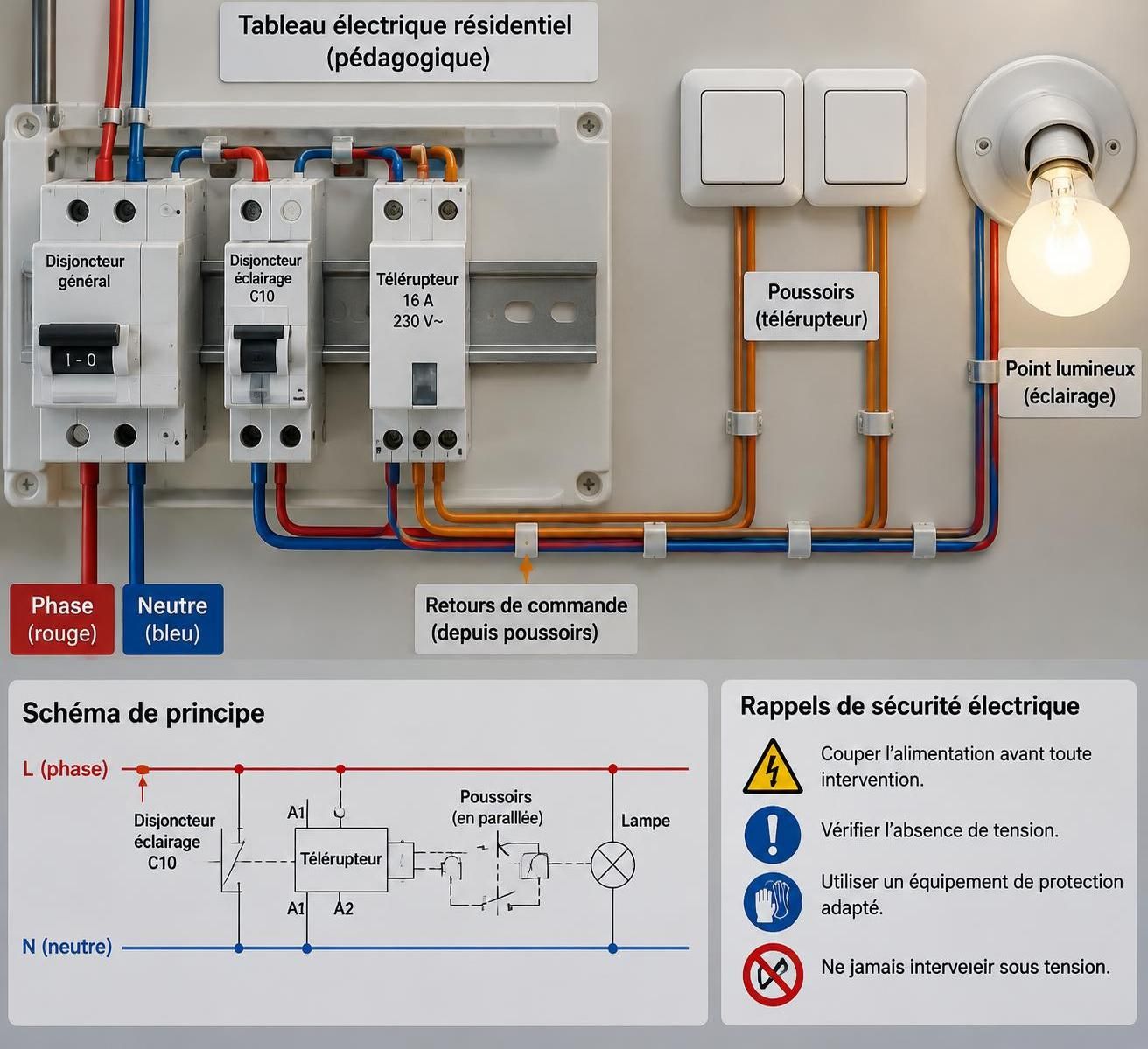

Dans le montage courant à commande par la phase, la phase protégée alimente à la fois l’entrée du contact de puissance et le commun des boutons-poussoirs. Le retour des poussoirs rejoint une borne de la bobine ; l’autre borne est raccordée au neutre conformément au schéma du modèle. La sortie du contact repart vers la phase du luminaire, tandis que son neutre est raccordé au circuit prévu.

Cette description fonctionnelle aide à suivre le schéma sans réduire le travail à une simple liste de connexions. Les bornes peuvent différer selon le modèle, et une erreur comme l’inversion d’un retour ou le raccordement d’un neutre provenant d’un autre circuit peut entraîner des déclenchements différentiels ou un fonctionnement erratique.

1. Repérer le disjoncteur, les points lumineux, les boutons-poussoirs et les conducteurs existants.
2. Comparer le câblage avec le schéma correspondant à la référence exacte du télérupteur.
3. Vérifier que la section, la protection et le nombre de points lumineux conviennent au circuit.
4. Contrôler les serrages, l’absence de cuivre apparent et la cohérence des neutres avant la remise en service.
5. Tester chaque commande et observer le fonctionnement du circuit après fermeture du tableau.

Pour préparer un échange avec l’électricien, le guide consacré au câblage et aux erreurs de télérupteur présente d’autres cas de lecture. Les schémas doivent toutefois être confrontés aux caractéristiques du matériel réellement installé, et non utilisés comme modèle universel.

Une séquence claire commence par le repérage et la sécurité ; le raccordement vient seulement après l’identification certaine des conducteurs et du schéma applicable.

Cette recherche vidéo peut fournir un support visuel complémentaire pour reconnaître les différentes parties d’un montage, sans remplacer une vérification sur place.

Diagnostic électrique d’un télérupteur : pannes et erreurs fréquentes

Un télérupteur qui ne répond pas correctement peut présenter plusieurs symptômes : la lampe reste allumée, aucun bouton ne commande l’éclairage, le module se déclenche sans pression ou le disjoncteur coupe le circuit. Un diagnostic électrique méthodique consiste à examiner l’ensemble de la commande et de la puissance, plutôt qu’à remplacer immédiatement le module.

La lumière reste allumée ou la commande agit mal

Des poussoirs lumineux peuvent laisser passer un courant de fuite qui perturbe certains modèles électromécaniques. Le symptôme peut être une bobine qui bourdonne, un contact qui semble rester collé ou une commutation irrégulière. La vérification porte sur la compatibilité indiquée par le fabricant, le nombre de voyants et le modèle de télérupteur ; le remplacement par une version compatible peut être nécessaire.

Un bouton-poussoir de sonnette n’est pas automatiquement adapté à la commande d’un éclairage en 230 V. Certains modèles sont conçus pour de faibles tensions ou des usages différents. Le matériel doit être prévu pour la tension et la fonction du circuit, et non choisi uniquement parce que son mécanisme ressemble à celui d’un poussoir d’éclairage.

Le module s’actionne seul ou le disjoncteur déclenche

Un déclenchement sans action peut avoir plusieurs origines : défaut d’isolement, conducteur endommagé, connexion desserrée, humidité dans un appareil extérieur ou neutres mélangés entre circuits protégés par des différentiels différents. Dans un tableau comportant plusieurs télérupteurs, chaque neutre doit rester associé au circuit correspondant. Un partage non maîtrisé peut provoquer des déclenchements et rendre le diagnostic plus complexe.

Un claquement isolé à chaque changement d’état est normal sur de nombreux modèles électromécaniques. En revanche, des claquements répétés sans commande, un grésillement persistant ou un échauffement anormal justifient une mise hors service du circuit et un contrôle professionnel. Un module ouvert ne doit pas être manipulé sous tension ; une bobine défectueuse ne se répare généralement pas comme un simple contact mécanique.

Remplacer un va-et-vient ou un télérupteur existant

La transformation d’un va-et-vient en télérupteur est parfois réalisable sans refaire toutes les gaines, mais elle dépend des conducteurs disponibles et de leur cheminement. Les interrupteurs doivent être remplacés par des boutons-poussoirs adaptés, et un module doit être installé au tableau. Un câblage existant à trois fils entre commandes ne correspond pas nécessairement au schéma attendu : il faut vérifier la continuité et la fonction de chaque conducteur avant toute modification.

En l’absence de conducteurs adaptés, une commande radio peut être envisagée, à condition de choisir un équipement compatible avec l’installation et les exigences du lieu. Pour une rénovation, les explications sur le branchement d’un va-et-vient permettent aussi de comprendre ce qui change lors du passage à une commande par impulsion.

Si un défaut persiste, un électricien peut contrôler l’appareil, les poussoirs et les conducteurs au moyen d’instruments adaptés, après mise en sécurité du circuit. La répétition des symptômes ou une odeur de chaud ne doit jamais être traitée comme un simple problème de confort : elle impose un contrôle sans délai.
