Exemple de tableau électrique : comment bien le choisir et l’installer

Préparation essentielle pour une installation électrique conforme du tableau électrique

Installer un tableau électrique est une étape incontournable pour garantir la sécurité électrique de votre habitation et assurer une répartition fiable de l’énergie domestique. Avant même de penser à fixer et câbler votre tableau, une préparation minutieuse est requise. Cette phase repose sur le respect strict des normes électriques en vigueur, notamment la norme NF C 15-100, qui encadre l’ensemble des installations domestiques en France.

La première consigne à observer est la coupure complète de l’alimentation générale et la consignation pour prévenir tout accident électrique au cours des travaux. On utilise des outils spécifiques et des équipements de protection individuelle, comme des gants isolants et des lunettes, pour travailler en toute sécurité. Le choix de l’emplacement du tableau est également crucial. Le tableau doit être installé sur un support solide, accessible, et situé idéalement entre 0,90 mètre et 1,80 mètre du sol, ce qui facilite son usage et la maintenance.

La préparation inclut le choix d’un tableau adapté à vos besoins actuels et à ceux à venir. Par exemple, dans un logement récent, un tableau pré-équipé offrant une modularité suffisante pour accueillir des extensions telles que la domotique ou de nouveaux circuits est préférable. Ce type de tableau facilite l’installation grâce à une organisation intérieure déjà pensée en conformité avec les normes. À titre d’exemple, pour un logement standard, on privilégie un tableau avec plusieurs rangées permettant d’installer différents modules comme des disjoncteurs, interrupteurs différentiels et accessoires complémentaires.

Un emplacement dans une gaine technique logement (GTL) doit être optimisé conformément aux préconisations, de manière à faciliter l’acheminement des câbles et le câblage ultérieur. L’installeur doit prévoir assez d’espace pour un câblage soigné, en tenant compte de la facilité pour les interventions futures qui pourraient servir à augmenter ou modifier les circuits.

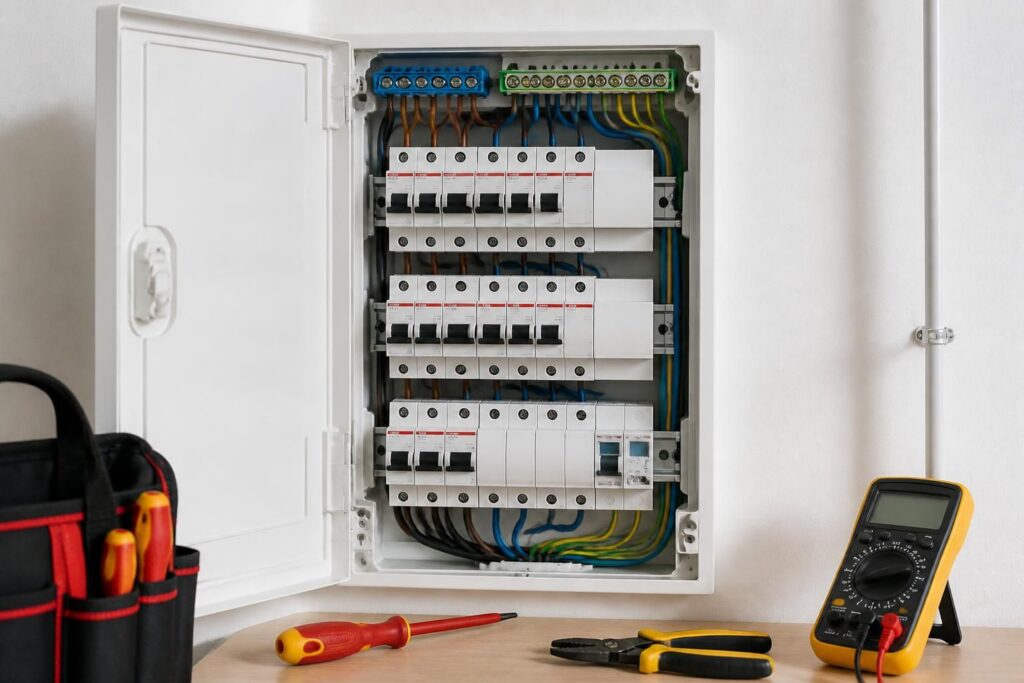

Les outils nécessaires incluent un multimètre pour vérifier les tensions, des tournevis isolés, des pinces à dénuder, des bornes Wago pour des connexions solides et rapides, ainsi que des colliers de serrage et des gaines ICTA pour recueillir les câbles proprement. Cette organisation garantit la protection électrique et la fiabilité de l’équipement au quotidien.

Pour approfondir la préparation de votre tableau électrique, vous pouvez consulter cet article détaillé sur le choix et l’installation d’un tableau électrique qui vous apportera une vue d’ensemble complète avant de démarrer les travaux.

Comment choisir ses disjoncteurs pour un tableau électrique sécurisé et conforme

Le choix des disjoncteurs est fondamental pour assurer une protection électrique efficace et une gestion optimale de vos circuits. Chaque circuit doit être protégé par un disjoncteur adapté, dont le calibre dépend de la nature du circuit et des équipements qu’il dessert.

Voici les grandes lignes à considérer :

• Disjoncteur 10 A : principalement destiné aux circuits d’éclairage, qui nécessitent peu de puissance.
• Disjoncteurs 16 A et 20 A : réservés aux prises de courant classiques, capables d’alimenter la plupart des appareils électroménagers usuels comme un réfrigérateur ou une télévision.
• Disjoncteurs 32 A et 40 A : utilisés pour les circuits puissants, tels que le chauffage électrique, le four ou la machine à laver, qui demandent une intensité plus élevée.

La sélection des courbes de déclenchement (B, C, D) est tout aussi déterminante. La courbe B convient à la plupart des charges résistives domestiques, la courbe C est adaptée aux charges inductives telles que les moteurs et chauffages, tandis que la courbe D est recommandée pour des appareils particulièrement inductifs.

L’interrupteur différentiel, quant à lui, protège spécifiquement les personnes contre les fuites de courant pouvant entraîner des électrocutions. On distingue divers types, du type AC au type B. Par exemple, un différentiel de type A sera recommandé pour des circuits comportant des appareils à composants électroniques, comme les plaques à induction et lave-linge, car il détecte aussi les courants continus pulsés. Ce dernier élément est indispensable pour respecter la norme NF C 15-100.

Plusieurs marques telles que Legrand, Schneider ou Hager proposent une large gamme de disjoncteurs et interrupteurs différentiels fiables et modulables. Leur choix devra se faire en fonction du choix de tableau électrique et du volume de modules que vous souhaitez installer.

Une bonne pratique consiste à regrouper les circuits similaires sous un même interrupteur différentiel, ce qui facilite la maintenance et le diagnostic en cas de défaut. Le tableau doit donc être pensé pour permettre une maintenance tableau efficace sur le long terme.

Pour approfondir cette étape, ce guide sur le choix et installation des disjoncteurs dans un tableau électrique offre des conseils précieux et des exemples concrets d’application.

Câblage et répartition des circuits sous interrupteurs différentiels : étapes indispensables

Le câblage est l’étape la plus sensible de votre installation électrique. La rigueur doit primer, car un câblage mal réalisé génère des risques pour les occupants et fragilise la stabilité du réseau électrique. La norme NF C 15-100 donne des indications précises sur le câblage des circuits et leur répartition sous les interrupteurs différentiels.

Le principe est de regrouper les circuits de même type sur une même protection différentielle. Par exemple :

• Les circuits d’éclairage et prises courantes protégés par un différentiel de type AC.
• Les circuits des appareils électroménagers utilisés dans la cuisine et la salle de bains sous un différentiel de type A.
• Les circuits spécifiques, comme le chauffage électrique, peuvent bénéficier d’interrupteurs différentiels dédiés.

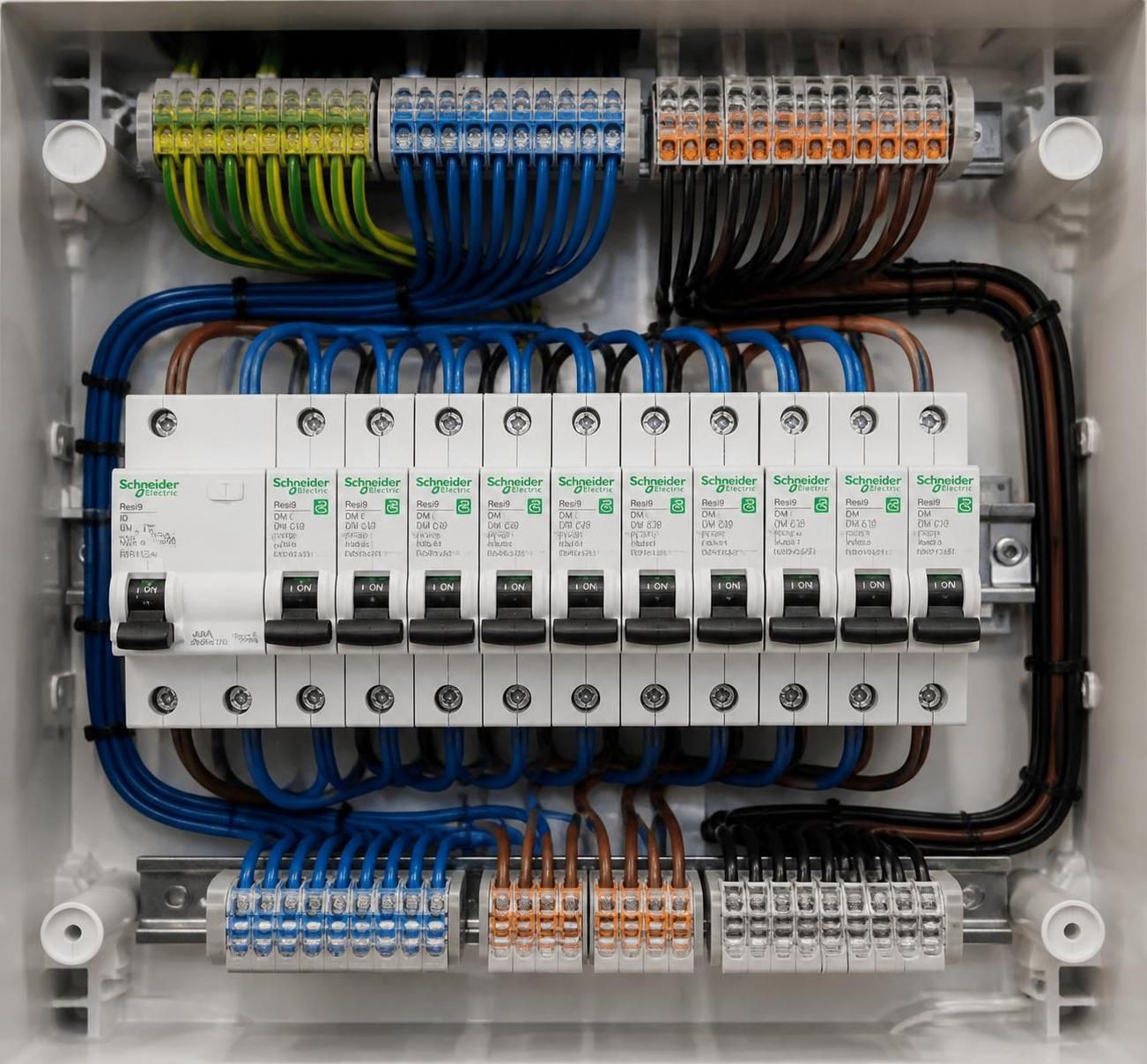

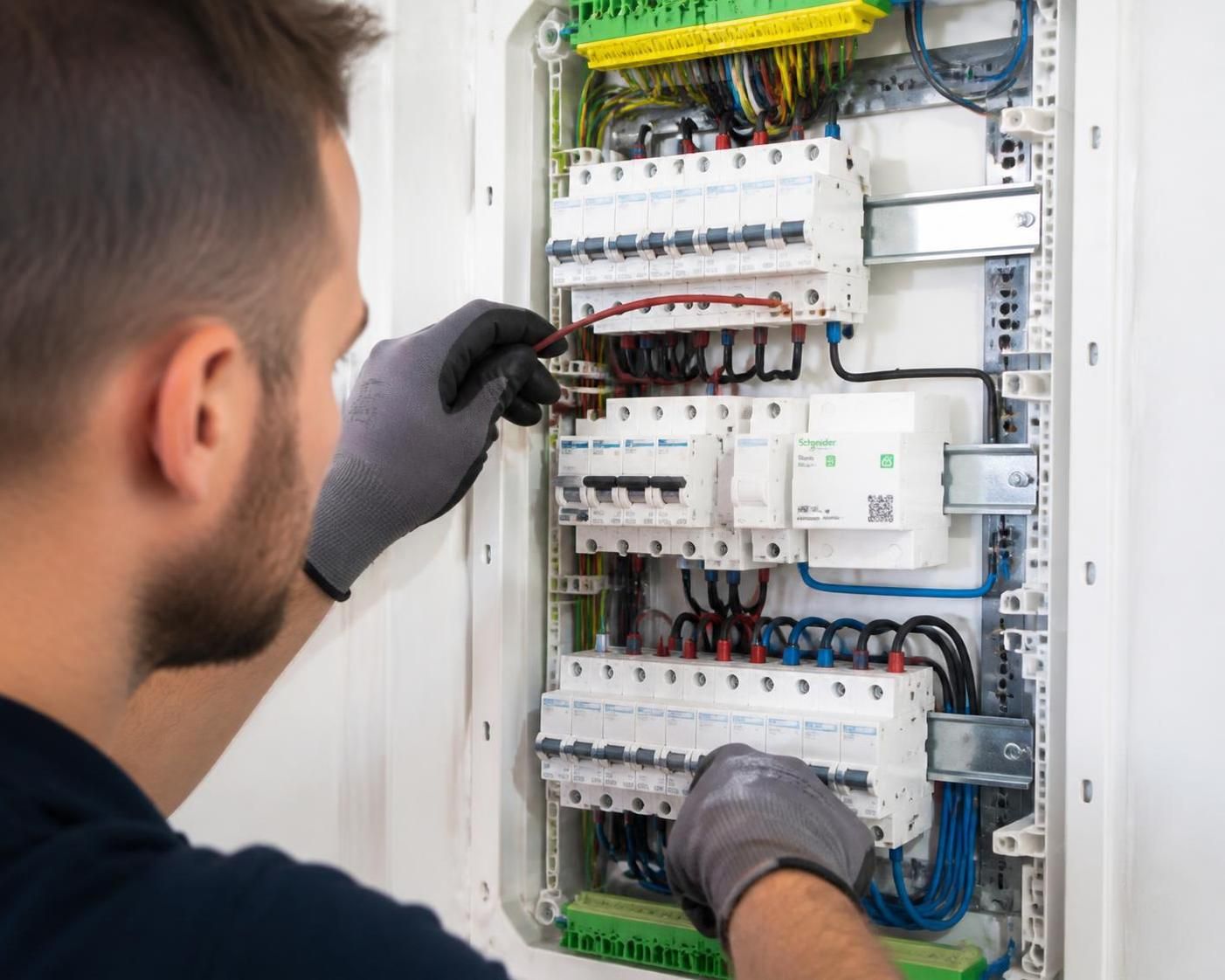

Une étape clé est la connexion des disjoncteurs divisionnaires, qui composent les rangées du tableau. Chaque disjoncteur alimente un circuit précis. On utilise généralement des peignes d’alimentation pour relier l’ensemble rapidement et proprement tout en conservant un câblage ordonné. Les couleurs des câbles doivent respecter la norme : bleu pour le neutre, marron, noir ou gris pour les phases, et vert/jaune pour la terre.

Pour assurer la qualité des connexions, les bornes auto-serrantes ou bornes Wago sont préconisées. Elles simplifient les opérations en garantissant la fiabilité des contacts sans risque de torsion des fils.

Il est également possible d’intégrer des modules complémentaires comme des contacteurs jour/nuit pour les chauffe-eaux, des délesteurs pour éviter la surcharge lors des pics de consommation, ou encore des parafoudres pour protéger contre les surtensions causées par les orages. Ces dispositifs améliorent la performance et la longévité du réseau électrique domestique.

Pour bien visualiser cette étape complexe, un schéma précis de câblage est un allié indispensable. Vous pouvez retrouver des plans complets pour l’agencement et le câblage dans cet article approfondi sur l’organisation et le câblage d’un tableau électrique.

Dimensionnement et conception d’un tableau électrique dans une maison neuve ou en rénovation

Le dimensionnement du tableau électrique s’adapte aux caractéristiques du logement. En construction neuve, la conception est plus souple, car le tableau peut être pensé dès le départ pour prévoir une marge d’évolution suffisante. Pour une maison typique, un tableau à 3 ou 4 rangées est conseillé, ce qui permet d’intégrer un nombre conséquent de circuits pour l’éclairage, les prises, le chauffage et la domotique.

Dans le cadre d’une rénovation, le tableau existant peut parfois être sous-dimensionné, particulièrement si l’installation date d’avant la généralisation de la norme NF C 15-100. Le remplacement complète est souvent recommandé pour garantir la conformité et la sécurité électrique. Cette opération peut être délicate lorsqu’il faut s’adapter aux contraintes des supports actuels, comme des murs en placoplâtre ou des faux plafonds.

Le choix d’un tableau électrique pré-équipé est fréquemment privilégié en rénovation. Il offre l’avantage d’une installation simplifiée et d’une meilleure organisation des protections. Les fabricants comme Legrand, Schneider ou Hager proposent des solutions modulaires adaptées aux différents budgets et exigences techniques.

Pour concevoir votre tableau, il est important :

• De veiller à une répartition équilibrée des circuits entre les différents interrupteurs différentiels, évitant ainsi les coupures simultanées intempestives.
• De prévoir des emplacements libres pour d’éventuelles extensions ou évolutions, un point crucial pour les maisons équipées de systèmes domotiques.
• D’inclure des dispositifs complémentaires selon vos besoins (contacteurs, télécommandes, délesteurs…), mais aussi de respecter la norme NF C 15-100 et les recommandations du Consuel.

Pour plus d’informations sur le dimensionnement et la conception adaptée en maison neuve ou en rénovation, vous pouvez consulter ce guide complet dédié aux tableaux électriques pour maison et leurs spécificités.

Contrôles, mise en service et vérifications indispensables pour un tableau électrique sûr et durable

La phase finale est consacrée aux contrôles et à la mise en service du tableau électrique. Sans contrôles rigoureux, même une installation bien réalisée peut présenter des risques. La procédure doit inclure plusieurs tests essentiels :

• Vérification de l’absence de tension à chaque intervention pour garantir la sécurité des opérations de câblage.
• Serrage et contrôle des connexions pour éviter toute surchauffe ou coupure due à un contact défaillant.
• Test des disjoncteurs différentiels via le bouton de test : un déclenchement immédiat est obligatoire pour s’assurer du bon fonctionnement de la protection.
• Mesure de l’isolement des circuits, garantissant que l’isolement respecte les seuils minimaux imposés par la norme NF C 15-100.

Un tableau mal étiqueté complique grandement la maintenance et la gestion des pannes. Chaque disjoncteur doit donc être identifié clairement avec son circuit correspondant.

Pour toute construction neuve ou rénovation majeure, une attestation de conformité délivrée par le Consuel est requise avant la mise en service. Cette démarche administrative garantit aux utilisateurs que le tableau et l’installation respectent pleinement la réglementation et assurent une sécurité électrique maximale.

Il est aussi conseillé de planifier un entretien régulier du tableau pour prévenir l’usure des dispositifs et détecter toute anomalie avant qu’elle ne devienne critique.
